Name: Optris CTi 1M — pirómetro infrarrojo de 1.0 µm para metales hasta 2200 °C
Brand: Optris

Por qué el metal se mide en onda corta

Un pirómetro no mide temperatura: mide radiación, y la convierte en temperatura suponiendo una emisividad. Si esa suposición falla, la lectura falla. Y el metal desnudo y brillante es justo el material donde más falla: su emisividad es baja, cambia con el acabado, con la oxidación y con la propia temperatura, y casi nunca se conoce con exactitud.

Ahí es donde entra la longitud de onda. Cuanto más corta es la banda, menos pesa el error de emisividad en la lectura final. Un mismo 10 % de error al estimar la emisividad se traduce en muchos menos grados de desviación a 1.0 µm que a 8-14 µm. Por eso la gama de Optris se escalona por bandas, y por eso el CTi 1M es el que se manda a los procesos más calientes:

La banda espectral marca desde qué temperatura se puede medir metal
Banda	Empieza a medir en	Para qué	Equipo
0.525 µm	1000 °C	Aún más corta, pero solo para metal líquido	CTlaser 05M
1.0 µm, con láser	485 °C	La misma banda que esta página, pero con óptica 300:1 y punto de 0.45 mm	CTlaser 1M
1.0 µm	350 °C	La más corta para metal sólido, y la que llega más alto: hasta 2200 °C	CTi 1M (esta página)
1.6 µm	250 °C	Metal caliente, hasta 2000 °C	CTi 2M · CSmicro 2M
2.3 µm	30 °C	Metal templado, recubrimientos, temple suave	CTi 3M · CSmicro 3M
8 a 14 µm	−50 °C	Superficies no metálicas: plástico, papel, pintura, alimentos	CTi LT

La contrapartida de la onda corta es la que se ve en la primera columna: no puede medir frío. Por debajo de 350 °C este equipo no tiene señal, y no hay ajuste que lo arregle. El escalón inmediato hacia abajo, sin salir de la serie CTi ni cambiar de electrónica, es el CTi 2M, que arranca en 250 °C; más abajo ya hay que asumir más incertidumbre sobre metal. Dinos a qué temperatura está la pieza y te decimos qué banda toca.

320 µs: lo que cambia medir así de rápido

El resto de la serie CTi responde en 115 milisegundos. Este, en 320 microsegundos —unas 350 veces menos—, con un tiempo de exposición de solo 110 µs. Traducido a planta, eso es la diferencia entre ver el proceso y perdérselo:

Procesos donde la velocidad de respuesta decide
Proceso	Por qué hace falta la velocidad
Calentamiento por inducción	La pieza sube cientos de grados en fracciones de segundo. Un sensor lento entrega un promedio, no el pico, y el temple sale fuera de especificación
Soldadura y procesos láser	El evento térmico dura milisegundos. Si el sensor tarda más que el evento, sencillamente no lo ve
Piezas en movimiento	Palanquilla, alambrón o chapa pasando por el rodillo: cada punto está delante del sensor muy poco tiempo
Objetos pequeños y separados	Con exposición de 110 µs se puede capturar pieza a pieza en una línea rápida, en vez de una media de todas

Un matiz que la hoja técnica marca en las notas al pie y que conviene tener claro antes de cotizar: la incertidumbre y la repetibilidad publicadas no están medidas a 320 µs. La incertidumbre se especifica con la respuesta ajustada a 200 ms y la repetibilidad a 1 ms. Es lo normal en pirometría rápida —promediar más tiempo siempre da menos ruido—, pero significa que velocidad máxima y exactitud máxima no se dan a la vez. El ajuste correcto depende de tu proceso, y es parte de lo que revisamos contigo.

Son cuatro equipos, no uno

El «CTi 1M» es una familia. Los cuatro comparten banda, velocidad y electrónica, pero cada uno tiene su propio rango, su propia óptica y su propio ruido. Elegir mal aquí es comprar un equipo que no llega a la temperatura del proceso, o que no distingue el objeto a la distancia a la que se puede montar:

Las cuatro versiones del CTi 1M
Versión	Rango	Óptica	Incertidumbre	Repetibilidad	NETD
1MXL	350 a 800 °C	15:1	±2.0 °C	±1.4 K	600 mK
1ML	485 a 1150 °C	40:1	±(0.3 % + 1.5 °C)	±1.0 K	330 mK
1MH	650 a 1850 °C	75:1	±(0.3 % + 1.5 °C)	±0.5 K	220 mK
1MH1	800 a 2200 °C	75:1	±(0.3 % + 2 °C)	±0.5 K	160 mK

Fíjate en que el 1MXL es el que más abajo llega y el que peor mide: 15:1 de óptica, ±2 °C y 600 mK de ruido, frente a los 75:1 y 160 mK del 1MH1. No es un defecto, es física —hay muy poca radiación a 1.0 µm cuando el metal está a 350 °C—, pero conviene saberlo: si tu proceso cabe en el rango del 1ML o del 1MH, ganas resolución óptica y bajas el ruido a la mitad o menos.

Características técnicas

Datos de la hoja técnica del CTi 1M de Optris.

Optris CTi 1M — especificaciones
Principio de medición	Pirometría infrarroja, sin contacto, con cabezal separado de la electrónica
Materiales	Metales, procesos secundarios del metal, óxidos metálicos y materiales cerámicos
Rango de temperatura	350 a 2200 °C en cuatro versiones: 350-800 (1MXL), 485-1150 (1ML), 650-1850 (1MH) y 800-2200 °C (1MH1). Escalable con las teclas, el software o la app
Rango espectral	1.0 µm
Resolución óptica	15:1 (1MXL), 40:1 (1ML) y 75:1 (1MH y 1MH1), con el 90 % de la energía
Punto de medición mínimo	1.5 mm, con el 1MH o 1MH1 y óptica de foco cercano (CF) a 110 mm de distancia
Tiempo de respuesta	320 µs (90 %)
Tiempo de exposición	110 µs (90 %)
Incertidumbre de medición	±2.0 °C (1MXL); ±(0.3 % de la lectura + 1.5 °C) (1ML y 1MH); ±(0.3 % + 2 °C) (1MH1). Medida con la respuesta ajustada a 200 ms y ambiente de 23 ±5 °C
Repetibilidad	±1.4 K (1MXL), ±1.0 K (1ML) y ±0.5 K (1MH y 1MH1). Medida con la respuesta ajustada a 1 ms
NETD	600 mK (1MXL), 330 mK (1ML), 220 mK (1MH) y 160 mK (1MH1), típicos
Coeficiente de temperatura	±0.1 K/K (1MXL y 1ML); ±0.15 K/K (1MH y 1MH1)
Resolución de pantalla	0.1 K
Emisividad	Ajustable de 0.05 a 1.100, desde las teclas, el software o la app
Transmisividad	Ajustable de 0.05 a 1.100
Tratamiento de señal	Retención de pico, de valle y promedio, con funciones de retención extendida por umbral e histéresis
Cabezal	14 mm de diámetro y 28 mm de longitud, 40 g
Temperatura ambiente	Cabezal: −20 a 125 °C, sin refrigeración. Electrónica: −20 a 85 °C
Temperatura de almacenamiento	Cabezal: −40 a 125 °C. Electrónica: −40 a 85 °C
Salidas analógicas	0/4-20 mA, 0-5 V, 0-10 V, termopar tipo K o alarma
Salida de alarma	Colector abierto de 24 V y 50 mA
Impedancias de salida	mA: máx. 500 Ω con 8-36 V CC. mV: mín. 100 kΩ de carga. Termopar: 20 Ω
Pines de E/S	Tres, programables como entrada o salida: ajuste externo de emisividad, compensación de temperatura ambiente, valor libre, disparo de reinicio de las retenciones o salida de alarma
Salidas de relé	Opcionales: dos de 60 V CC o 42 V CA eficaces, 0.4 A, ópticamente aisladas
Interfaces digitales	USB integrada de serie. Opcionales: EtherNet/IP, Profinet, EtherCAT, Ethernet TCP/IP, Modbus TCP, Modbus RTU, RS485 y RS232, o las salidas de relé
Software	optris CompactPlus Connect en PC y app IRmobile en móvil
Alimentación	8 a 36 V CC, 1.2 W
Longitud de cable	3 m de serie; 8 m y 15 m disponibles
Humedad	10 a 95 %, sin condensación
Grado de protección	IP65 (NEMA-4)
Vibración y choque	IEC 60068-2-6 y 60068-2-64; choque IEC 60068-2-27, 25 G y 50 G
Peso	40 g el cabezal; 420 g la electrónica
Accesorios	Lente CF (ACCTCFHT), soporte de montaje fijo (ACCTFB) y collar de purga de aire con lente CF integrada (ACCTAPLCFHT)

Dos cosas que suelen decidir el montaje más que el rango: el cabezal mide 14 mm de diámetro por 28 mm de largo y pesa 40 gramos, así que entra en sitios donde no cabe una carcasa de pirómetro convencional; y aguanta 125 °C de ambiente sin refrigeración, mientras la electrónica —con su display y sus teclas— se queda fuera, hasta 15 metros de cable más allá, en zona accesible.

CTi 1M, CTi LT o CTi LThot: la misma electrónica, tres trabajos distintos

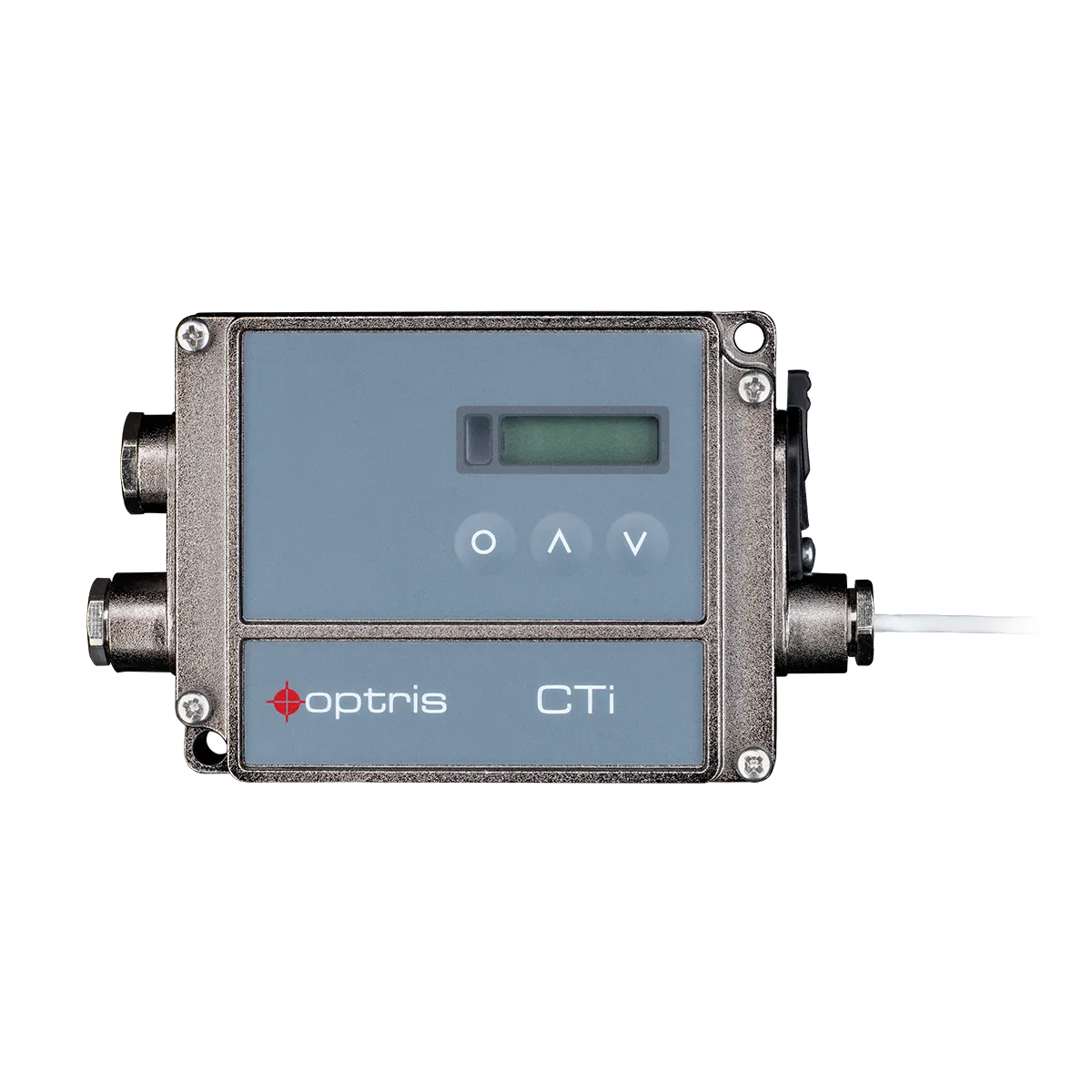

Las tres versiones de la serie CTi comparten la unidad electrónica entera —la de la fotografía—: display, teclas, salidas analógicas, relés opcionales, buses opcionales y USB. Lo que cambia es el cabezal, y con él la banda espectral, y con ella el material que se puede medir.

Las tres versiones de la serie CTi, frente a frente
	CTi 1M	CTi LT	CTi LThot
Banda	1.0 µm	8 a 14 µm	8 a 14 µm
Qué mide	Metal desnudo, óxidos, cerámica	Superficies no metálicas	Superficies no metálicas
Rango	350 a 2200 °C	−50 a 650, 800 o 1050 °C	−50 a 1050 °C
Respuesta	320 µs	40 a 115 ms	40 a 45 ms
Óptica	hasta 75:1	2:1, 15:1 y 22:1	2:1 y 10:1
Punto mínimo	1.5 mm	0.6 mm	3.0 mm
Ambiente del cabezal	125 °C	180 °C, o 120 °C en el LT 02	250 °C
Peso del cabezal	40 g	40 g	200 g

La regla es sencilla: si lo que mides es metal desnudo y está por encima de 350 °C, es este; si es plástico, papel, pintura, textil o cualquier superficie no metálica, son los LT. Y entre los dos LT, la pregunta ya no es qué mides, sino cuánto calor hay donde va el cabezal. Y si el metal de tu proceso se queda entre 250 y 350 °C, donde este equipo ya no tiene señal, el de la casa es el CTi 2M, que comparte esta misma electrónica. Si el problema no es la temperatura sino que hay polvo o humo en el camino, la respuesta es otra tecnología: el CTratio 1M, de dos colores, al que la suciedad no le afecta. La serie completa está en la página de la serie CT, y el resto de familias, en el catálogo de pirómetros.
