El que ve más pequeño de todo el catálogo
Con 300:1 puedes ponerte a tres metros y seguir midiendo un objeto de un centímetro; con la lente de foco cercano, el punto baja a medio milímetro. Es la mejor resolución óptica de toda la gama —el 05M llega a 150:1 y el CTi 1M a 75:1—, en la banda de 1.0 µm que menos se equivoca sobre metal desnudo. Tres versiones, de 485 a 2200 °C.
La resolución óptica es la relación entre la distancia al objeto y el tamaño del área que el sensor promedia. Y decide dos cosas a la vez: qué tan pequeño puede ser lo que mides y qué tan lejos puedes ponerte. La regla no cambia nunca — el punto tiene que caber entero dentro del objeto—, pero con 300:1 esa regla deja de ser un problema:
| Equipo | Óptica | A 1 metro ve… | A 3 metros ve… |
|---|---|---|---|
| CTlaser 1M | 300:1 | ≈3 mm | ≈10 mm |
| CTlaser 05M | 150:1 | ≈7 mm | ≈20 mm |
| CTi 1M | 75:1 | ≈13 mm | ≈40 mm |
Y en el otro extremo, con las lentes de foco cercano el punto se vuelve diminuto. Estas son las cifras de las versiones de 300:1, tal como vienen tabuladas en la hoja:
| Enfoque | Punto | A qué distancia |
|---|---|---|
| CF2 | 0.5 mm | 150 mm |
| CF3 | 0.7 mm | 200 mm |
| CF4 | 1.5 mm | 450 mm |
| SF (estándar) | 3.7 mm | 1100 mm |
Una precisión sobre el punto mínimo, porque la hoja da dos números y conviene saber de dónde sale cada uno: en su bloque de características el fabricante declara «measuring spots up from 0,45 mm», mientras que el valor más pequeño que aparece tabulado es 0.5 mm a 150 mm, con la lente CF2 sobre una versión de 300:1. Publicamos los dos tal cual. Para efectos prácticos la conclusión es la misma —este equipo mide objetos de medio milímetro, algo que ningún otro pirómetro del catálogo alcanza—, pero si tu especificación depende de esa décima, se confirma con fábrica antes de pedir.
El «485 a 2200 °C» de portada es la unión de las tres. Pero aquí el rango y la óptica van de la mano, y eso condiciona la elección más de lo que parece:
| Versión | Rango | Óptica | Para qué |
|---|---|---|---|
| 1ML | 485 a 1050 °C | 150:1 | La que más abajo llega, a cambio de la mitad de resolución |
| 1MH | 650 a 1800 °C | 300:1 | El grueso del trabajo en metal caliente |
| 1MH1 | 800 a 2200 °C | 300:1 | Lo más caliente, sin renunciar a la óptica |
Fíjate en la trampa: si necesitas medir por debajo de 650 °C tienes que ir al 1ML, y ahí la óptica cae a 150:1 — la mitad. Las cifras de medio milímetro de la sección anterior son de las versiones H. Así que la pregunta de selección no es solo «¿hasta dónde llega mi proceso?», sino «¿mi proceso baja de 650 °C y a la vez necesito ver algo diminuto?». Si la respuesta es sí, hay que hablarlo: puede que la solución esté en acercar el sensor en vez de en subir de versión.
Datos de la hoja técnica conjunta del CTlaser 1M y 2M de Optris, en lo que corresponde a la rama 1M.

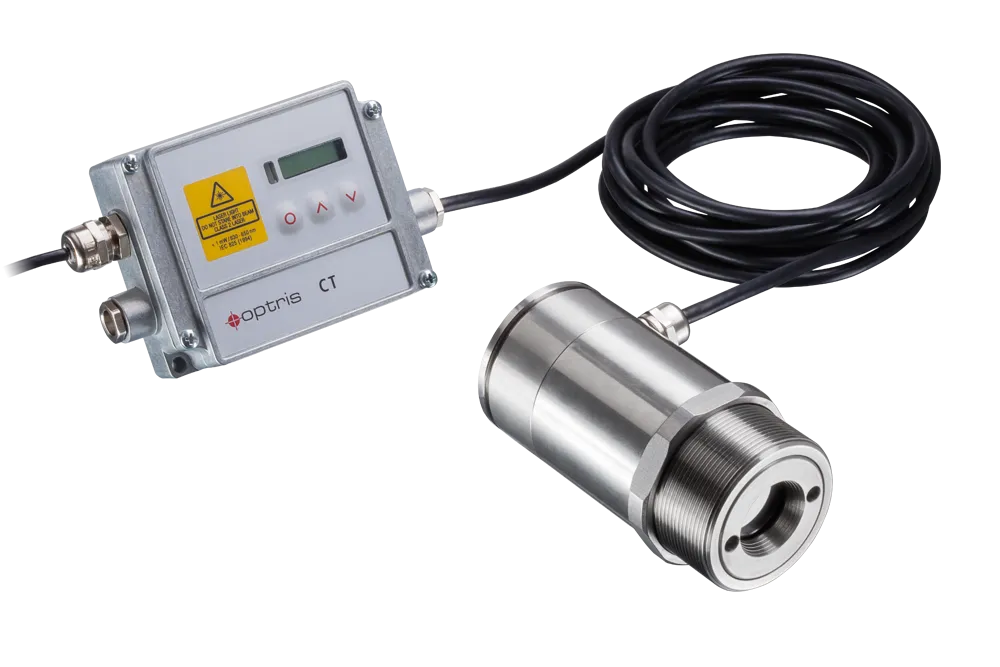

| Principio de medición | Pirometría infrarroja, sin contacto, con cabezal separado de la electrónica |
|---|---|
| Materiales | Metales, procesos secundarios del metal y materiales cerámicos |
| Rango de temperatura | 485 a 2200 °C en tres versiones: 485-1050 (1ML), 650-1800 (1MH) y 800-2200 °C (1MH1). Escalable con las teclas o el software |
| Rango espectral | 1.0 µm (la rama 2M de la misma hoja usa 1.6 µm) |
| Resolución óptica | 300:1 (1MH y 1MH1); 150:1 (1ML), con el 90 % de la energía |
| Punto de medición | Declarado desde 0.45 mm. Tabulado, en las versiones de 300:1: CF2 0.5 mm a 150 mm · CF3 0.7 mm a 200 mm · CF4 1.5 mm a 450 mm · SF 3.7 mm a 1100 mm. En las de 150:1: CF3 1.3 mm a 200 mm · CF4 3 mm a 450 mm · SF 7.3 mm a 1100 mm |
| Enfoque | Seleccionable |
| Apuntado | Doble láser, que marca la posición real del punto a cualquier distancia |
| Láser | 635 nm, 1 mW. Encendido y apagado desde la caja electrónica o por software. Consumo máximo de 100 mA |
| Tiempo de exposición | 1 ms (90 %), con adaptación dinámica a niveles bajos |
| Exactitud del sistema | ±(0.3 % de la lectura + 2 °C), a 23 ±5 °C de ambiente, con emisividad 1 y exposición de 1 s |
| Repetibilidad | ±(0.1 % de la lectura + 1 °C) |
| Resolución de temperatura | 0.1 K |
| Emisividad | Ajustable de 0.100 a 1.100, desde el sensor o por software |
| Corrección por ventana IR | Ajustable por software de 0.100 a 1.000 |
| Tratamiento de señal | Retención de pico, de valle y promedio, con retención extendida por umbral e histéresis |
| Salida analógica | Seleccionable: 0/4-20 mA, 0-5 V, 0-10 V o termopar tipo J y K |
| Salida de alarma | Colector abierto de 24 V y 50 mA |
| Salidas de relé | Opcionales: dos de 60 V CC o 42 V CA eficaces, 0.4 A, ópticamente aisladas |
| Interfaces digitales | Opcionales: USB, RS232, RS485, CAN, Profibus DP y Ethernet |
| Impedancias de salida | mA: máx. 500 Ω con 8-36 V CC. mV: mín. 100 kΩ de carga. Termopar: 20 Ω |
| Entradas | Funcionales programables: ajuste externo de emisividad, compensación de temperatura ambiente y disparo de reinicio de las retenciones |
| Alimentación | 8 a 36 V CC |
| Temperatura ambiente | Cabezal: −20 a 85 °C sin refrigeración, con apagado automático del láser a 50 °C. Electrónica: −20 a 85 °C |
| Temperatura de almacenamiento | Cabezal: −40 a 125 °C. Electrónica: −40 a 85 °C |
| Grado de protección | IP65 (NEMA-4). Montaje frontal en procesos de vacío hasta 10⁻³ mbar |
| Humedad relativa | 10 a 95 %, sin condensación |
| Vibración y choque | IEC 60068-2-6 y 60068-2-64; choque IEC 60068-2-27, 25 G y 50 G |
| Longitud de cable | 3 m de serie; 8 m y 15 m disponibles |
| Peso | 600 g el cabezal; 420 g la electrónica |
| Software | optris Compact Connect |
Un apunte para quien venga buscando «el Optris 1M» y encuentre dos páginas: este y el CTi 1M comparten la banda de 1.0 µm y poco más. El CTi es más rápido —expone en 110 µs y responde en 320 µs, contra 1 ms de este— y arranca 135 °C más abajo gracias a su versión 1MXL. Este ve cuatro veces más pequeño y trae doble láser, enfoque seleccionable y montaje en vacío. La elección es limpia: si el problema es la velocidad del evento, el CTi; si el problema es el tamaño del objeto o la distancia de montaje, este.
Tres equipos de la casa se disputan la franja alta del metal, y cada uno gana en una columna distinta:
| CTlaser 1M | CTlaser 05M | CTi 1M | |
|---|---|---|---|
| Material | Metal, procesos secundarios, cerámica | Metal líquido | Metal, óxidos, cerámica |
| Banda | 1.0 µm | 0.525 µm | 1.0 µm |
| Rango | 485 a 2200 °C | 1000 a 2000 °C | 350 a 2200 °C |
| Óptica | hasta 300:1 | 150:1 | hasta 75:1 |
| Punto mínimo | 0.45 mm | 1 mm | 1.5 mm |
| Velocidad | Exposición 1 ms | Exposición 1 ms | Respuesta 320 µs |
| Doble láser | Sí | Sí, marca y enfoca | No |
| Exactitud | ±(0.3 % + 2 °C) | ±(0.3 % + 2 °C) sobre 1100 °C | ±(0.3 % + 1.5 °C) en 1ML y 1MH |
Dicho en tres frases: si el metal está fundido, el 05M, porque su banda de 525 nm es la que menos sufre con la emisividad de un baño. Si el evento dura microsegundos, el CTi 1M, que es tres veces más rápido. Y si lo que mides es pequeño o está lejos, este, que ve cuatro veces más fino que el CTi y el doble que el 05M. Las trece versiones de esta serie están en la página de la serie CTlaser, y el resto de familias, en el catálogo de pirómetros.
Cuando el objeto es pequeño, está lejos, o las dos cosas a la vez:
Y cuándo no: por debajo de 485 °C, donde el CTlaser 2M —el mismo instrumento en 1.6 µm— baja a 250 sin perder los 300:1, y el CTi 1M a 350; sobre metal fundido, que pide los 525 nm del CTlaser 05M; cuando el evento térmico dura menos de un milisegundo; y sobre vidrio, que a 1.0 µm es transparente —para eso están el CTlaser G5 y el CTi G5, en 5 µm—.
