El de más recorrido: mide metal templado y metal al rojo
Los otros dos pirómetros de metal de la serie no bajan de 250 °C. Este arranca en 30 °C y sigue subiendo hasta 1850 °C, sin salir de una banda pensada para metal. No lo hace un solo equipo: son seis versiones sobre la misma electrónica, y la elección entre ellas es la mitad del trabajo de especificar.
Sobre metal desnudo, la banda espectral decide cuánto te equivocas. La emisividad del metal brillante es baja, cambia con el acabado y con la oxidación, y casi nunca se conoce: cuanto más corta es la onda, menos pesa ese error en la lectura. El problema es que la onda corta tiene un suelo, y por debajo de él sencillamente no hay señal.
El CTi 3M mueve ese suelo mucho más abajo que sus hermanos, sin dejar de ser un equipo de metal:
| Banda | Empieza en | Llega a | Equipo |
|---|---|---|---|
| 1.0 µm | 350 °C | 2200 °C | CTi 1M |
| 1.6 µm | 250 °C | 2000 °C | CTi 2M |
| 2.3 µm | 30 °C | 1850 °C | CTi 3M (esta página) |
| 8 a 14 µm | −50 °C | 1050 °C | CTi LT |
Entre 30 y 250 °C, este es el único de la serie que tiene señal sobre metal. La alternativa por debajo es la banda de 8 a 14 µm del CTi LT, que llega hasta −50 °C pero es la peor opción sobre metal desnudo y brillante: ahí la superficie refleja más de lo que emite, y la lectura depende por completo de acertar una emisividad que nadie conoce. Si tu pieza es metal y está templada, el sitio correcto es esta página.
El «30 a 1850 °C» de portada es la unión de las seis. Ninguna sola cubre ese recorrido, y no se diferencian solo por temperatura: cambian la óptica, la exactitud, la repetibilidad y el ruido. Es la familia con más versiones de toda la serie CTi, y elegir mal aquí se paga en resolución o en incertidumbre.
| Versión | Rango | Óptica | Incertidumbre | Repetibilidad | NETD |
|---|---|---|---|---|---|
| 3MXL | 30 a 350 °C | 12:1 | ±1.5 °C | ±0.25 °C | 85 mK |
| 3ML | 50 a 475 °C | 22:1 | ±1.5 °C | ±0.25 °C | 105 mK |
| 3MH | 100 a 600 °C | 33:1 | ±1.5 °C | ±0.25 °C | 95 mK |
| 3MH1 | 150 a 1000 °C | 75:1 | ±(0.3 % + 1.5 °C) | ±0.6 °C | 200 mK |
| 3MH2 | 200 a 1500 °C | 75:1 | ±(0.3 % + 1.5 °C) | ±0.25 °C | 95 mK |
| 3MH3 | 250 a 1850 °C | 75:1 | ±(0.3 % + 1.5 °C) | ±0.25 °C | 70 mK |
Mira la fila del 3MH1 antes de pedirlo: es la única de las seis con ±0.6 °C de repetibilidad y 200 mK de ruido, más del doble que sus vecinas. Viene así en la hoja del fabricante, no es una errata nuestra. La consecuencia práctica: si tu proceso cabe también en el rango del 3MH2, esa versión mide bastante mejor y además llega 500 °C más arriba. El 3MH1 solo tiene sentido cuando necesitas específicamente empezar a medir en 150 °C con óptica de 75:1.
Datos de la hoja técnica del CTi 3M de Optris.
| Principio de medición | Pirometría infrarroja, sin contacto, con cabezal separado de la electrónica |
|---|---|
| Materiales | Metales, procesos secundarios del metal, óxidos metálicos y materiales cerámicos |
| Rango de temperatura | 30 a 1850 °C en seis versiones: 30-350 (3MXL), 50-475 (3ML), 100-600 (3MH), 150-1000 (3MH1), 200-1500 (3MH2) y 250-1850 °C (3MH3). Escalable con las teclas, el software o la app |
| Rango espectral | 2.3 µm |
| Resolución óptica | 12:1 (3MXL), 22:1 (3ML), 33:1 (3MH) y 75:1 (3MH1, 3MH2 y 3MH3), con el 90 % de la energía |
| Punto de medición mínimo | 1.0 mm a 30 mm, con el 3MH y lente CF1. Con las versiones de 75:1 y óptica CF, 1.5 mm a 110 mm |
| Tiempo de respuesta | 320 µs (90 %) |
| Tiempo de exposición | 110 µs (90 %) |
| Incertidumbre de medición | ±1.5 °C (3MXL, 3ML y 3MH); ±(0.3 % de la lectura + 1.5 °C) (3MH1, 3MH2 y 3MH3), el valor que resulte mayor. Medida con la respuesta ajustada a 200 ms, emisividad 1 y ambiente de 23 ±5 °C |
| Repetibilidad | ±0.25 °C en todas menos el 3MH1, que es de ±0.6 °C. Medida con la respuesta ajustada a 1 ms |
| NETD | 70 mK (3MH3), 85 mK (3MXL), 95 mK (3MH y 3MH2), 105 mK (3ML) y 200 mK (3MH1), típicos |
| Coeficiente de temperatura | ±0.01 K/K (3MH2 y 3MH3); ±0.05 K/K (3MH); ±0.08 K/K (3MXL, 3ML y 3MH1) |
| Resolución de pantalla | 0.1 K |
| Emisividad | Ajustable de 0.05 a 1.100, con las teclas, el software o la app |
| Transmisividad | Ajustable de 0.05 a 1.100 |
| Tratamiento de señal | Retención de pico, de valle y promedio, con retención extendida por umbral e histéresis |
| Cabezal | 14 mm de diámetro y 28 mm de longitud, 40 g. Hay una versión de cabezal específica para la óptica CF |
| Temperatura ambiente | Cabezal: −20 a 85 °C, sin refrigeración. Electrónica: −20 a 85 °C |
| Temperatura de almacenamiento | Cabezal: −40 a 125 °C. Electrónica: −40 a 85 °C |
| Salidas analógicas | 0/4-20 mA, 0-5 V, 0-10 V, termopar tipo K o alarma |
| Salida de alarma | Colector abierto de 24 V y 50 mA |
| Impedancias de salida | mA: máx. 500 Ω con 8-36 V CC. mV: mín. 100 kΩ de carga. Termopar: 20 Ω |
| Pines de E/S | Tres, programables como entrada o salida: ajuste externo de emisividad, compensación de temperatura ambiente, valor libre, disparo de reinicio de las retenciones o salida de alarma |
| Salidas de relé | Opcionales: dos de 60 V CC o 42 V CA eficaces, 0.4 A, ópticamente aisladas |
| Interfaces digitales | USB integrada de serie. Opcionales: EtherNet/IP, Profinet, EtherCAT, Ethernet TCP/IP, Modbus TCP, Modbus RTU, RS485 y RS232, o las salidas de relé |
| Software | optris CompactPlus Connect en PC y app IRmobile en móvil |
| Alimentación | 8 a 36 V CC, 1.2 W |
| Longitud de cable | 3 m de serie; 8 m y 15 m disponibles |
| Humedad relativa | 10 a 95 %, sin condensación |
| Grado de protección | IP65 (NEMA-4) |
| Vibración y choque | IEC 60068-2-6 y 60068-2-64; choque IEC 60068-2-27, 25 G y 50 G |
| Peso | 40 g el cabezal; 420 g la electrónica |
| Accesorios | Lente CF (ACCTCFHT), soporte de montaje fijo (ACCTFB) y collar de purga de aire con lente CF integrada (ACCTAPLCFHT) |
El dato que más condiciona el montaje de este equipo, y el que conviene mirar dos veces: el cabezal aguanta 85 °C de ambiente, no 125 °C. Es el más bajo de los tres pirómetros de metal de la serie CTi —el 1M y el 2M sí llegan a 125 °C—, y su temperatura de almacenamiento sí son 125 °C, que es de donde suele venir la confusión. Si el punto de medición está en un sitio caliente, hay que contar con el collar de purga de aire, o revisar si el proceso encaja en otra banda.

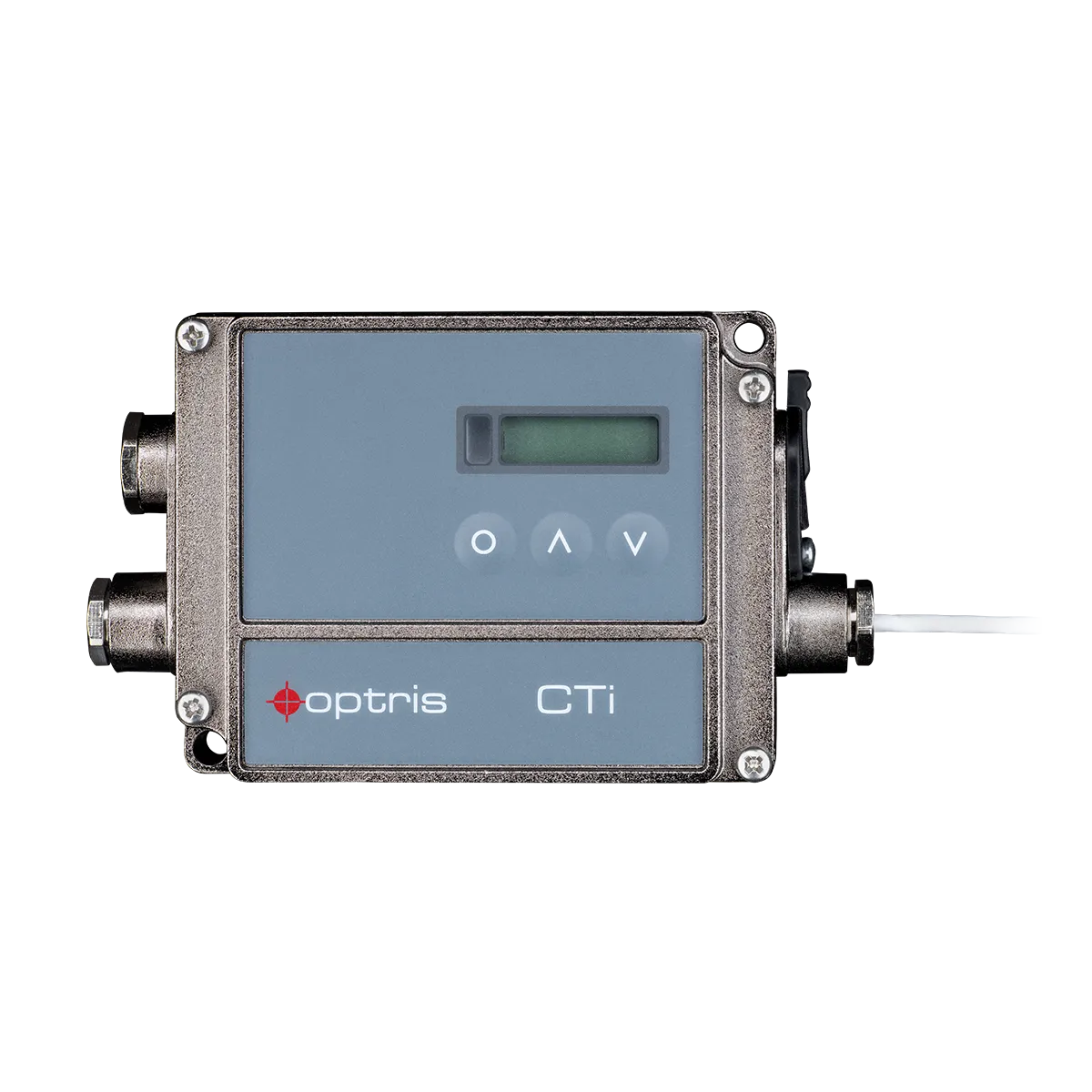

Comparten la unidad electrónica entera —la de la fotografía—, el cabezal de 14 mm y 40 gramos, el grado IP65 y los accesorios. Se eligen por dónde vive tu proceso en la escala de temperatura, y por cuánto calor hay donde va el cabezal:
| CTi 3M | CTi 2M | CTi 1M | |
|---|---|---|---|
| Banda | 2.3 µm | 1.6 µm | 1.0 µm |
| Empieza a medir en | 30 °C | 250 °C | 350 °C |
| Llega hasta | 1850 °C | 2000 °C | 2200 °C |
| Versiones | Seis | Tres | Cuatro |
| Óptica | 12:1 a 75:1 | 40:1 y 75:1 | 15:1 a 75:1 |
| Punto mínimo | 1.0 mm | 1.5 mm | 1.5 mm |
| Respuesta | 320 µs | Exposición de 1 ms | 320 µs |
| Ambiente del cabezal | 85 °C | 125 °C | 125 °C |
| Termopar | Tipo K | Tipo J y K | Tipo K |
La regla: por debajo de 250 °C solo hay un candidato, este. Por encima de 2000 °C, solo el 1M. Y en la zona común —de 350 a 1850 °C, donde los tres tienen señal— la onda más corta da menos error de emisividad, así que el orden de preferencia se invierte: primero el 1M, luego el 2M, luego este. Pero si el punto está caliente, ojo con la fila del ambiente: el cabezal de este se queda en 85 °C. Y si tu problema no es la temperatura sino el tiempo, con la pieza por debajo de 600 °C, el cuarto del grupo es el CTi 4M, que mide en 320 µs pero con banda ancha. Y si el problema es el tamaño del objeto, la misma banda de 2.3 µm existe con óptica de 300:1, doble láser y punto de 0.3 mm en el CTlaser 3M. La serie completa está en la página de la serie CT.
Los dos trabajan en 2.3 µm y los dos tienen versiones llamadas «3ML» y «3MH», así que es fácil confundirlos al cotizar. Son equipos distintos:
| CTi 3M | CSmicro 3M | |
|---|---|---|
| Formato | Dos piezas: cabezal + electrónica con display y teclas | Una pieza, más compacta |
| Rango | 30 a 1850 °C | 50 a 600 °C |
| Versiones | Seis | Dos |
| Respuesta | 320 µs | 8 ms, o 20 ms en la versión de corriente |
| Óptica | 12:1 a 75:1 | 22:1 y 33:1 |
| Salidas y buses | Analógicas, relés y buses industriales opcionales | Analógica y alarma; 4-20 mA a dos hilos |
Dicho corto: el CSmicro 3M es el sencillo y el CTi 3M es el completo. Si lo que necesitas es un lazo de 4-20 mA a dos hilos sobre metal templado, por debajo de 600 °C, y el sitio es estrecho, el CSmicro cuesta y ocupa menos. Si necesitas display en campo, buses, velocidad de microsegundos, óptica de 75:1 o llegar por encima de 600 °C, es este.
Sobre los materiales que declara el fabricante, y sobre todo en la franja templada, donde es el único de la serie con señal:
Y cuándo no: por encima de 1850 °C, que es terreno del CTi 2M y del CTi 1M; donde el ambiente del punto pase de 85 °C sin purga de aire; y sobre vidrio, que la hoja no lista entre los materiales de esta banda. Para vidrio, el CTi G5, de 5 µm.
