CTi LT, pirómetro infrarrojo de cabezal intercambiable

Name: Optris CTi LT — pirómetro infrarrojo de cabezal intercambiable
Brand: Optris

El cabezal donde quema; el cerebro, donde se lee

Un cabezal de 40 gramos que aguanta 180 °C de ambiente sin refrigeración, y una electrónica aparte con display, teclas, dos salidas analógicas y buses industriales. Y algo que casi ningún pirómetro de este tamaño ofrece: el cabezal se cambia. Si mañana necesitas otra óptica u otro rango, se sustituye la punta y la instalación, el cableado y la programación se quedan como están.

Habla con un especialista

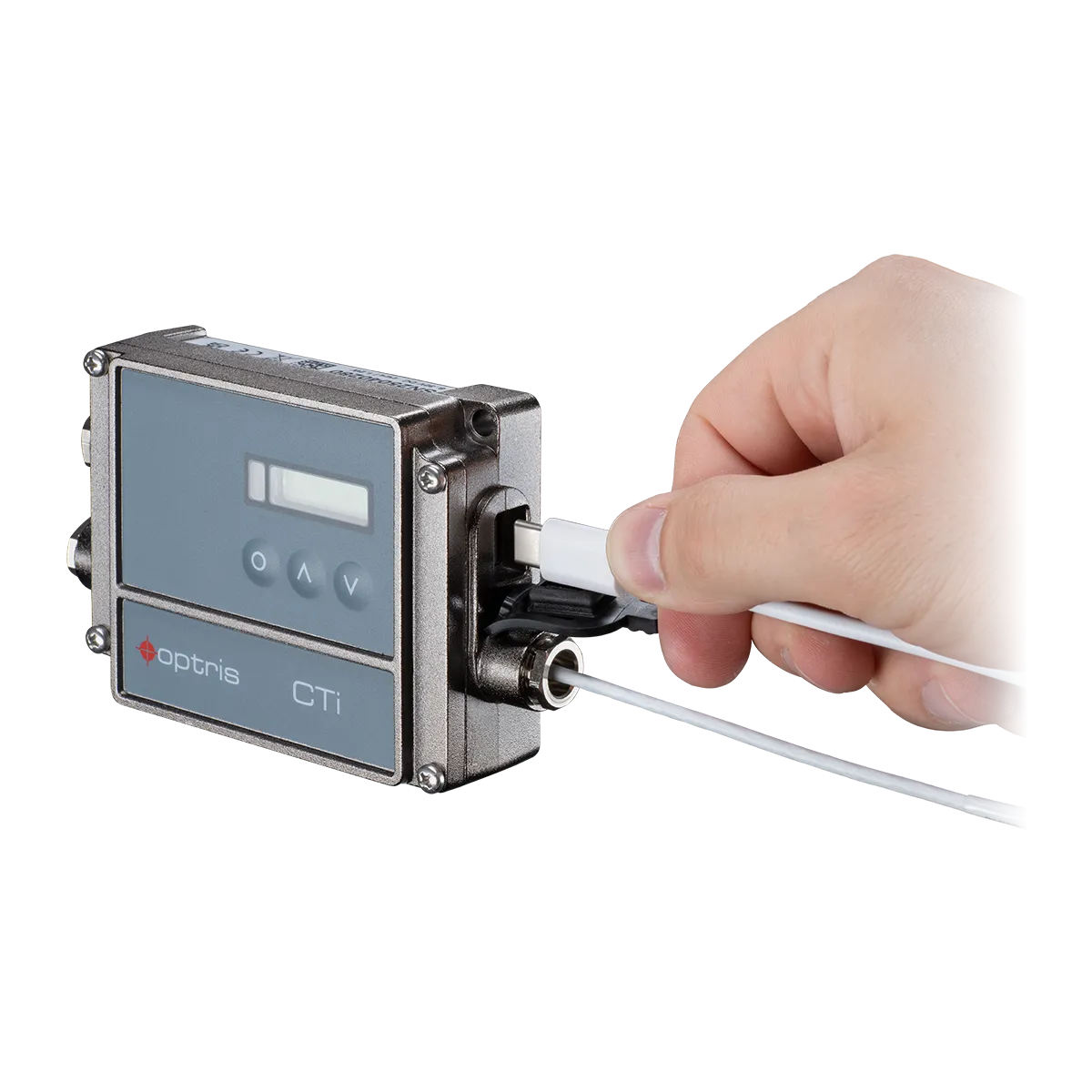

Electrónica del pirómetro Optris CTi LT con display y cabezal de medición intercambiable

«CTi LT» no es un equipo: son tres, y hay que elegir bien

Bajo el mismo nombre hay tres cabezales, y no se diferencian solo en la óptica: cada uno tiene su propio rango de temperatura, su velocidad y su ruido. Esta es la tabla que decide la compra:

Los tres cabezales del CTi LT
Cabezal	Óptica	Rango	Respuesta	NETD	Repetibilidad
LT 02	2:1	−50 a 650 °C	40 ms	25 mK	±0.2 °C
LT 15	15:1	−50 a 800 °C	115 ms	25 mK	±0.1 °C
LT 22	22:1	−50 a 1050 °C	115 ms	35 mK	±0.15 °C

Cómo leerla: el LT 02 es el de trabajo cercano y rápido —mide de cerca superficies anchas y responde en 40 ms—; el LT 15 es el equilibrado y el más repetible; y el LT 22 es el que apunta lejos y el único que llega a 1050 °C. Y hay un dato que se pasa por alto: el cabezal LT 02 solo aguanta 120 °C de ambiente, mientras los otros dos llegan a 180 °C. Si el punto está caliente y necesitas velocidad, esa combinación hay que hablarla.

Hasta dónde afina: 0.6 milímetros

Con óptica 22:1, a un metro de distancia el sensor mide un círculo de unos 45 mm; a 330 mm, unos 20 mm. Pero lo interesante está en el otro extremo: con la lente de campo cercano CF, el punto baja a 0.6 mm a 10 mm de distancia, que es de lo más fino que se consigue en pirometría industrial.

Punto de medición del CTi LT con óptica 22:1
Distancia	Diámetro medido
220 mm	15.2 mm
440 mm	23.9 mm
660 mm	32.6 mm
1100 mm	50 mm
Con lente CF, a 10 mm	0.6 mm

Ese medio milímetro abre aplicaciones que un pirómetro normal no puede tocar: un componente electrónico, una pista, una soldadura fina, un hilo. La condición sigue siendo la misma —el objeto debe llenar el punto—, pero con la CF el listón baja muchísimo. Dinos qué tamaño tiene lo que quieres medir y a qué distancia puedes montar el cabezal, y te decimos qué óptica y qué lente pedir.

Características técnicas

Datos de la hoja técnica del CTi LT de Optris.

Optris CTi LT — especificaciones
Principio de medición	Pirometría infrarroja, sin contacto, con cabezal separado e intercambiable
Rango de temperatura	−50 a 650 °C (LT 02), −50 a 800 °C (LT 15) o −50 a 1050 °C (LT 22), escalable con las teclas, el software o la app
Rango espectral	8 a 14 µm
Resolución óptica	2:1, 15:1 o 22:1, con el 90 % de la energía
Punto de medición mínimo	0.6 mm a 10 mm, con óptica 22:1 y lente CF
Incertidumbre de medición	±1 % o ±1 °C
Repetibilidad	±0.2 °C (LT 02), ±0.1 °C (LT 15) o ±0.15 °C (LT 22), o ±0.1 % en los tres
NETD	25 mK en LT 02 y LT 15; 35 mK en LT 22
Tiempo de respuesta	40 ms en LT 02; 115 ms en LT 15 y LT 22
Resolución de pantalla	0.1 K
Salidas analógicas	Dos, seleccionables: 0/4-20 mA, 0-5 V, 0-10 V, termopar tipo K o alarma
Salida de alarma	Colector abierto de 24 V y 50 mA
Salidas de relé	Opcionales: dos de 60 V CC o 42 V CA, 0.4 A, ópticamente aisladas
Interfaces digitales	Opcionales: EtherNet/IP, Profinet, Ethernet TCP/IP, Modbus TCP, Modbus RTU, RS485 y RS232
Configuración	Teclas y display LCD retroiluminado en el equipo, o USB integrado hacia móvil o PC
Temperatura ambiente	Cabezal: −20 a 180 °C, o hasta 120 °C en el LT 02. Electrónica: −20 a 85 °C
Temperatura de almacenamiento	Cabezal: −40 a 180 °C, o 120 °C en el LT 02. Electrónica: −40 a 85 °C
Humedad	10 a 95 %, sin condensación
Grado de protección	IP65 (NEMA-4)
Vibración y choque	IEC 60068-2-6 y 60068-2-64; choque IEC 60068-2-27, 25 G y 50 G
Peso	40 g el cabezal, 420 g la electrónica
Software	Compact Connect, gratuito

Dos cosas que solo tiene esta serie dentro de la gama compacta de Optris. La primera: dos salidas analógicas, que permiten mandar la misma medida a dos sitios —por ejemplo el PLC y un registrador— o sacar dos variables distintas sin duplicar el sensor. La segunda: la conexión directa a bus industrial, con Profinet, EtherNet/IP o Modbus como opciones de pedido, en vez de tener que pasar por una pasarela.

Qué gana una instalación con este reparto

El cabezal va donde no iría la electrónica

Con 180 °C de ambiente admisibles y 40 gramos, el cabezal entra en sitios que obligarían a refrigerar cualquier pirómetro de una pieza: junto a un horno, dentro del túnel, pegado a una resistencia. La electrónica —con su display y su cableado— se queda fuera, a temperatura razonable y a la altura de la vista.

Hasta dónde aguanta cada equipo compacto de Optris, sin refrigeración
Equipo	Ambiente del cabezal
CS LT	80 °C (es de una sola pieza)
CSmicro LT	120 °C
CTi LT	180 °C, o 120 °C en la versión LT 02

Se programa sin llevar el portátil

La electrónica tiene display LCD retroiluminado y teclas accesibles: emisividad, rango, tiempo de respuesta y umbrales se ajustan ahí mismo, con el equipo montado. Y para lo demás está el USB integrado, que conecta con el móvil o el PC y el software Compact Connect, gratuito.

Y si cambia el proceso, cambias solo la punta

Es la característica que la hoja técnica destaca en primer lugar: el intercambio de cabezales es sencillo. Si el producto pasa a ser más pequeño y necesitas más óptica, o si el rango se queda corto, se pide el cabezal correspondiente y se sustituye. No hay que rehacer el montaje ni volver a cablear.

La limitación de fondo es la de siempre en la banda de 8 a 14 µm: mide bien plásticos, papel, textil, pintura, alimentos y superficies orgánicas, y mal los metales brillantes, que reflejan más de lo que emiten. Para metal desnudo, la casa tiene las series de otra banda espectral en el catálogo de pirómetros —y en la propia serie CT están las versiones para alta temperatura—.

Cuándo elegir el CTi LT

Es el escalón por encima de los sensores de integración pura: entra cuando el punto de medición tiene que verse, ajustarse y comunicarse, no solo medir.

Puntos calientes de hasta 180 °C de ambiente Objetivos muy pequeños, desde 0.6 mm Integración directa a Profinet o EtherNet/IP Instalaciones que necesitan lectura local Procesos que cambian de producto y de óptica Doble señal: control y registro a la vez

Cómo elegir dentro de la casa: si solo necesitas una señal analógica dentro de una máquina y el sitio no pasa de 80 °C, el CS LT es más barato y suficiente; si el hueco es mínimo, el CSmicro LT; y si hace falta display, bus de campo, dos salidas o cambiar de óptica con el tiempo, este. Las demás versiones de la serie están en la página de la serie CT.
