CTratio 1M, pirómetro de dos colores con cabezal de fibra óptica

Qué resuelve medir por cociente

Un pirómetro convencional convierte radiación en temperatura suponiendo dos cosas: que conoce la emisividad del material y que toda la radiación emitida le está llegando. La segunda suposición es la que se rompe en planta — hay polvo en el aire, humo del proceso, vapor, una ventana de visión que se va ensuciando, una rejilla que tapa media vista. Cuando llega menos señal, el instrumento cree que el objeto está más frío.

Un pirómetro de relación mide en dos longitudes de onda a la vez y calcula la temperatura a partir del cociente entre las dos señales. Y ahí está el truco: si algo atenúa las dos por igual, el cociente no cambia. La suciedad desaparece de la ecuación.

Esa última fila es la honesta, y por eso el equipo trae además monitorización de la atenuación con alarmas: el cociente corrige la suciedad, pero si la ventana se ensucia hasta quedarse sin señal hay que enterarse. El instrumento vigila cuánta está perdiendo y avisa. También lleva un Smart Ratio Mode (SRM) que el fabricante describe para «aplicaciones exigentes con requisitos de pendiente adaptativa», y la pendiente —el factor de corrección del cociente— se ajusta de 0.700 a 1.300, incluso desde una entrada analógica externa.

Un color o dos: el modo ratio cuesta grados por abajo

Este es el dato que más condiciona la selección y casi nunca aparece en una comparativa: el equipo funciona en los dos modos —como pirómetro normal de una banda, o como pirómetro de relación— y cada modo tiene su propio rango. El de dos colores necesita señal suficiente en los dos canales, así que arranca más arriba:

La consecuencia práctica: si compras un 1ML por su suelo de 450 °C y luego activas el modo de dos colores, te encuentras con 525. La inmunidad al polvo y a la emisividad no es gratis — se paga con entre 50 y 100 grados de rango por abajo. Lo bueno es que no hay que decidirlo en la compra: el modo se selecciona en el equipo, así que puedes trabajar en un color cuando el proceso está limpio y frío, y pasar a dos colores cuando hay humo. Dinos en qué condiciones vas a medir y a qué temperatura, y sale la versión — y el modo.

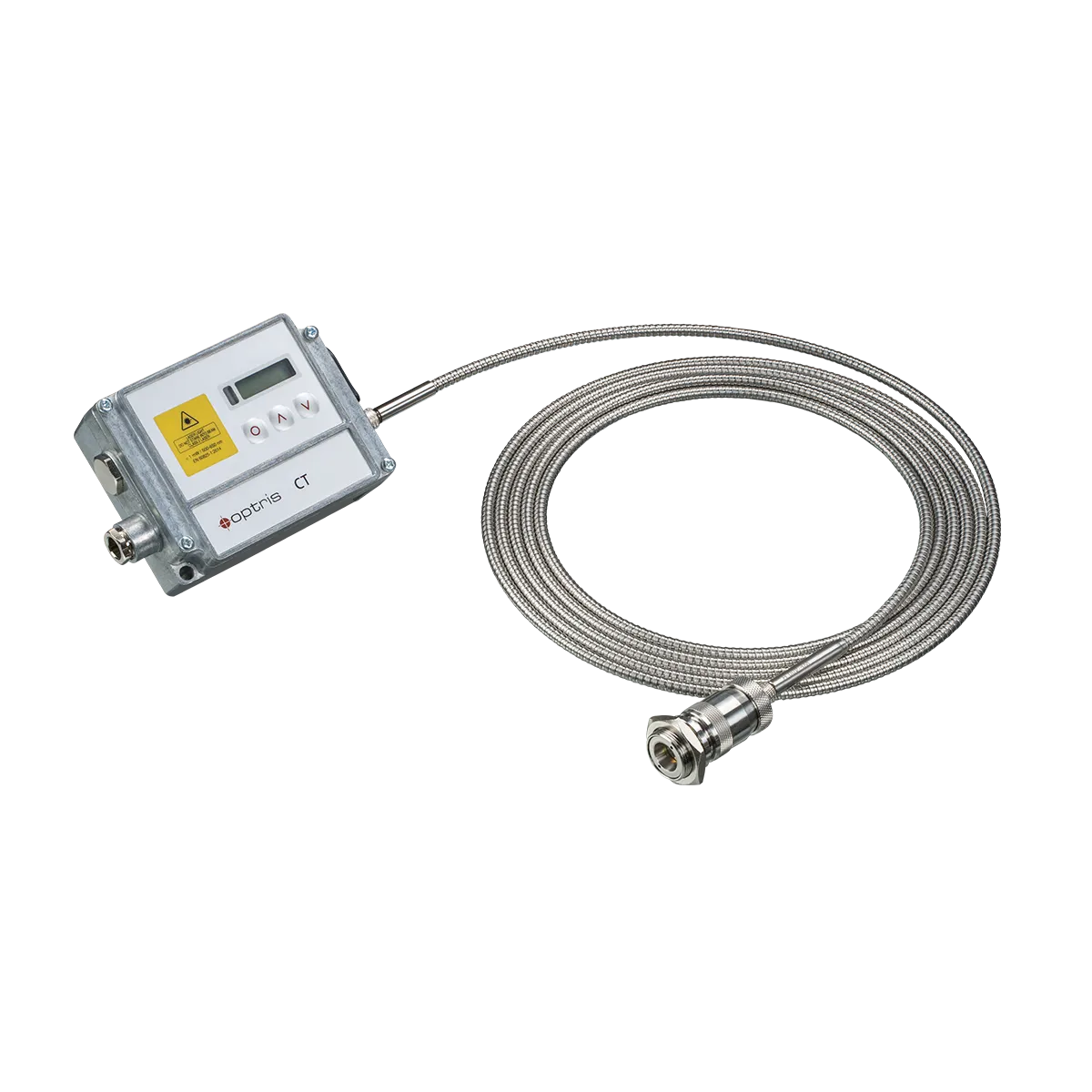

Fibra óptica: el cabezal aguanta 315 °C porque no lleva electrónica

La segunda diferencia de arquitectura es igual de importante. En el resto de la gama, el cabezal es un sensor con electrónica dentro y por eso su límite ronda los 70 u 85 °C. Aquí el cabezal es pasivo: recoge la radiación y la manda por fibra óptica hasta la unidad electrónica, que puede quedarse a metros de distancia en zona fresca.

Los 315 °C son con diferencia el récord del catálogo — el siguiente es el CTi LThot con 250 °C, y la mayoría se queda en 85. Pero hay que leer también la otra fila: la electrónica solo admite de 0 a 60 °C, la ventana más estrecha de toda la gama, y no baja de cero. En una nave fría, a la intemperie o en un turno de invierno sin calefacción, esa caja necesita un armario con temperatura mínima. Es el tipo de detalle que no se ve al comparar tablas y aparece en la puesta en marcha.

Cuándo elegir el CTratio 1M

Cuando entre el sensor y el objeto hay algo que estorba, o cuando el cabezal tiene que vivir donde nadie pondría electrónica:

Y cuándo no: por debajo de 450 °C —o de 525 si vas a trabajar en dos colores—, donde están las bandas cortas del catálogo de pirómetros; cuando el punto de medición está limpio y el material es conocido, porque entonces un pirómetro de banda única da mejor exactitud por menos dinero; si la electrónica va a estar por debajo de 0 °C o por encima de 60 °C, que es su ventana; y cuando lo que atenúa la vista afecta de forma desigual a las dos bandas, que es el límite del método y conviene revisarlo caso por caso.

Industrias donde se utiliza

Donde el proceso es caliente y el aire no está limpio:
