CSmicro 3M, pirómetro de onda corta para metal desde 50 °C

Name: Optris CSmicro 3M — pirómetro de onda corta para metales desde 50 °C
Brand: Optris

Onda corta que no exige estar al rojo

Los pirómetros de onda corta son los buenos para metal, pero suelen tener un problema: no arrancan hasta los 250 °C. El CSmicro 3M usa una banda especial de 2.3 µm que empieza a medir en 50 °C conservando esa ventaja frente a la emisividad baja. Es el equipo para el metal que está caliente pero no incandescente: temple suave, secado de recubrimientos, aluminio, inducción a media temperatura.

Habla con un especialista

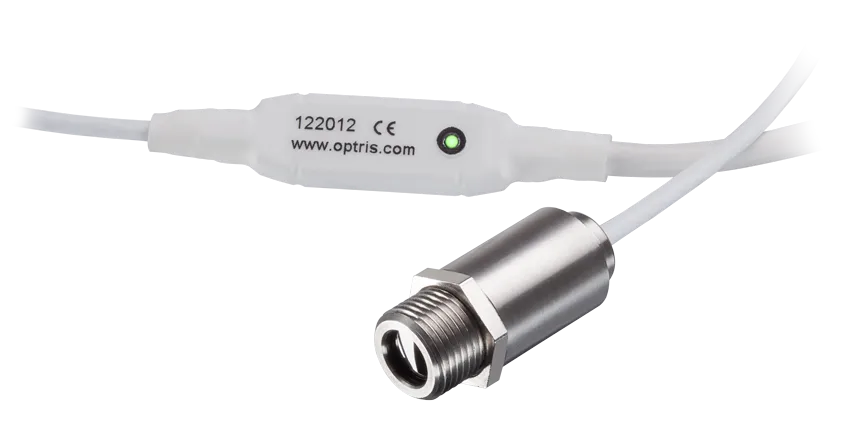

Pirómetro infrarrojo Optris CSmicro 3M para medición de metales

El hueco que llena: metal templado, no incandescente

En pirometría de metales hay un dilema conocido. La onda larga (8 a 14 µm) mide desde bajo cero, pero en metal da lecturas poco fiables porque la emisividad es baja y variable. La onda corta (1.6 µm) resuelve eso, pero necesita mucha radiación y por tanto no empieza hasta los 250 °C. Entre medias queda una franja enorme de procesos reales que ninguno de los dos cubre bien.

Ahí entra la banda de 2.3 µm de este modelo, que el propio fabricante presenta como «rango espectral especial de 2.3 µm con una temperatura de arranque muy baja, de 50 °C»:

Las tres bandas, y desde dónde miden
Banda	Desde	En metal	Equipo
8 a 14 µm	Bajo cero	Poco fiable: la emisividad baja domina el error	CSmicro LT
2.3 µm	50 °C	Buena: mantiene la ventaja de la onda corta	CSmicro 3M
1.6 µm	250 °C	La mejor, pero solo con el metal ya muy caliente	CSmicro 2M

Traducido a decisiones de compra: si tu metal trabaja por debajo de 250 °C, el 2M no te sirve y el LT te dará un número discutible. Este es el que cubre esa franja. Y si el proceso sube más allá de 600 °C, entonces sí toca el 2M.

Dos versiones: 3ML y 3MH

Como el resto de la serie, el nombre cubre dos equipos, y aquí la diferencia no es menor: cambian el rango, la óptica y el ruido.

CSmicro 3ML y 3MH
Versión	Rango	Óptica	NETD	Qué mide bien
3ML	50 a 350 °C	22:1	30 mK	La franja templada: recubrimientos, secado, aluminio, temple suave
3MH	100 a 600 °C	33:1	50 mK	Procesos más calientes y objetivos más lejanos o pequeños

La 3MH no es «la mejor»: es la de más alcance óptico y más temperatura, a cambio de arrancar en 100 °C y tener algo más de ruido. Si tu proceso vive entre 60 y 200 °C, la correcta es la 3ML aunque su óptica sea más abierta. El rango se elige por el proceso, no por el catálogo.

Características técnicas

Datos de la hoja técnica del CSmicro 3M de Optris.

Optris CSmicro 3M — especificaciones
Principio de medición	Pirometría infrarroja de onda corta, sin contacto
Rango de temperatura	50 a 350 °C (3ML) o 100 a 600 °C (3MH), escalable por software
Banda espectral	2.3 µm
Resolución óptica	22:1 (3ML) o 33:1 (3MH), con el 90 % de la energía
Ópticas disponibles	SF, CF y CF1
Exactitud del sistema	±(0.3 % de la lectura + 1 °C), a 23 ±5 °C de ambiente
Repetibilidad	±(0.1 % de la lectura + 1 °C)
NETD	30 mK (3ML); 50 mK (3MH)
Tiempo de respuesta	8 ms al 90 %; 20 ms en la versión de 4-20 mA
Emisividad	Ajustable de 0.100 a 1.100
Salida analógica	0-5 V, 0-10 V o 4-20 mA a dos hilos, escalable
Salida de alarma	Simultánea con la analógica
Indicación	LED verde: alarma, ayuda de apuntado, autodiagnóstico e indicación de temperatura por código
Temperatura ambiente	Cabezal: −20 a 85 °C. Electrónica: −20 a 80 °C, o 75 °C en la versión de corriente
Temperatura de almacenamiento	−40 a 85 °C
Humedad	10 a 95 %, sin condensación
Grado de protección	IP65 (NEMA-4)
Vibración y choque	IEC 60068-2-6 y 60068-2-64; choque IEC 60068-2-27, 25 G y 50 G
Carcasa	Acero inoxidable, de dimensiones compactas
Peso	42 g
Software	App IR mobile o Compact Connect para Windows

Un detalle que cambia el diseño del lazo: la salida de 4-20 mA es a dos hilos —alimentación y señal por el mismo par—, lo que simplifica el cableado, pero en esa versión el tiempo de respuesta pasa de 8 a 20 ms y la electrónica admite cinco grados menos de ambiente. Si necesitas los 8 ms, hay que ir a salida de tensión.

Cuánto ve, según la óptica que pidas

El equipo se ofrece con tres configuraciones ópticas —SF, CF y CF1— y la diferencia entre ellas es dónde está el punto más pequeño que puede medir.

Tamaño del punto de medición del CSmicro 3M
Configuración	3ML (22:1)	3MH (33:1)
SF, a 220 mm	15.2 mm	—
SF, a 400 mm	~21 mm	17 mm
SF, a 1100 mm	50 mm	~33 mm
CF, punto mínimo	5 mm a 110 mm	3.4 mm a 110 mm
CF1, punto mínimo	1.5 mm a 80 mm	1 mm a 80 mm

Con la CF1 se llega a puntos de 1 milímetro, que en metal permite medir cosas que normalmente no se pueden: un cordón de soldadura, un terminal, una pieza pequeña dentro de un carrusel. La contrapartida es que hay que trabajar cerca —unos 80 mm— y esa distancia tiene que ser posible en tu montaje. Dinos el tamaño de la pieza y a qué distancia puedes poner el sensor y elegimos la óptica.

Y el ajuste que no se puede saltar

Aunque la onda corta perdona mucho más, sigue habiendo que ajustar la emisividad del material —el equipo la admite de 0.100 a 1.100—. En metales el valor depende del acabado y de la oxidación: un acero oxidado emite bien, un aluminio pulido o un cobre brillante son los casos duros de toda la pirometría. Si tu superficie es de esas, dínoslo antes de comprar: a veces la solución no es otro sensor, sino elegir un punto de medición distinto en la misma máquina.

Cuándo elegir el CSmicro 3M

Cuando lo que mides es metal —o cerámica, u óxido metálico— y no llega a ponerse al rojo:

Aluminio y sus aleaciones Temple y revenido a baja temperatura Curado de recubrimientos sobre metal Precalentamiento antes de soldadura Inducción a media temperatura Cerámica y óxidos metálicos

Dentro de la casa, la elección es por temperatura: por debajo de 50 °C, ningún equipo de onda corta —hay que ir a la banda larga, al CSmicro LT, asumiendo la incertidumbre que da el metal—; de 50 a 600 °C, este; y por encima, el CSmicro 2M, que llega a 1600 °C. Las cinco versiones de la serie están en la página de la serie CSmicro.
