El que alcanza el metal antes de que se ponga al rojo
Es el término medio de la casa para metal caliente. Mantiene la ventaja de la onda corta —menos error cuando la emisividad es baja o no se conoce, que es siempre el problema del metal desnudo— pero empieza a medir en 250 °C, cien grados por debajo del CTi 1M. Y desde ahí sube hasta 2000 °C sin cambiar de familia: solo de versión.
Sobre metal desnudo, la longitud de onda no es un detalle de catálogo: decide cuánto te equivocas. Un pirómetro convierte radiación en temperatura suponiendo una emisividad, y la del metal brillante es baja, cambia con el acabado y con la oxidación, y casi nunca se conoce con exactitud. Cuanto más corta es la banda, menos pesa ese error en la lectura.
Pero la onda corta tiene un precio: no ve el metal frío. Cada banda arranca donde arranca, y por eso Optris escalona la gama. El CTi 2M es el escalón intermedio:
| Banda | Empieza en | Llega a | Equipo |
|---|---|---|---|
| 1.0 µm | 350 °C | 2200 °C | CTi 1M |
| 1.6 µm | 250 °C | 2000 °C | CTi 2M (esta página) |
| 2.3 µm | 30 °C | 1850 °C | CTi 3M |
| 8 a 14 µm | −50 °C | 1050 °C | CTi LT |
La lectura práctica de la tabla: si el metal está entre 250 y 350 °C, el 1M no lo ve y este sí. Si está por encima de 2000 °C, es al revés. Y por debajo de 250 °C hay que irse al 2.3 µm del CTi 3M, que arranca en 30 °C y comparte esta misma electrónica; la banda larga, sobre metal desnudo, es la peor opción de todas. Dinos a qué temperatura está la pieza y qué acabado tiene, y te decimos qué banda toca.
El «CTi 2M» es una familia. Las tres versiones comparten banda, exactitud y electrónica, pero cada una tiene su propio rango y su propia óptica. El «250 a 2000 °C» de portada es la unión de las tres: ninguna sola las cubre todas.
| Versión | Rango | Óptica | Punto a 110 mm | Para qué |
|---|---|---|---|---|
| 2ML | 250 a 800 °C | 40:1 | 2.7 mm | La franja baja: tratamiento térmico, forja templada, recocido |
| 2MH | 385 a 1600 °C | 75:1 | 1.5 mm | El grueso del trabajo en acero y fundición |
| 2MH1 | 490 a 2000 °C | 75:1 | 1.5 mm | Colada, metal líquido y los puntos más calientes |
La óptica también decide el montaje, no solo la temperatura. Con 75:1 puedes ponerte a dos metros y seguir viendo un objeto de 28 mm; con 40:1, a esa misma distancia, el punto ya son 51 mm. Y con la lente de foco cercano las dos bajan mucho más: 1.5 mm a 110 mm en las versiones H, 2.7 mm en la L. Lo que hay que fijar antes de elegir es a qué distancia se puede montar el cabezal y qué tamaño tiene lo que vas a medir.
Datos de la tabla de especificaciones de la hoja técnica del CTi 2M de Optris.
| Principio de medición | Pirometría infrarroja, sin contacto, con cabezal separado de la electrónica |
|---|---|
| Materiales | Metales, procesos secundarios del metal, óxidos metálicos y materiales cerámicos |
| Rango de temperatura | 250 a 2000 °C en tres versiones: 250-800 (2ML), 385-1600 (2MH) y 490-2000 °C (2MH1). Escalable con las teclas o el software |
| Rango espectral | 1.6 µm |
| Resolución óptica | 40:1 (2ML) y 75:1 (2MH y 2MH1), con el 90 % de la energía |
| Punto de medición | 2.7 mm a 110 mm en el 2ML; 1.5 mm a 110 mm en el 2MH y el 2MH1, con óptica de foco cercano |
| Exactitud del sistema | ±(0.3 % de la lectura + 2 °C), a 23 ±5 °C de ambiente, con emisividad 1 y tiempo de exposición de 1 s |
| Repetibilidad | ±(0.1 % de la lectura + 1 °C), a 23 ±5 °C de ambiente |
| Tiempo de exposición | 1 ms (90 %), con adaptación dinámica cuando el nivel de señal es bajo |
| Resolución de temperatura | 0.1 K |
| Emisividad | Ajustable de 0.100 a 1.100, con las teclas o el software |
| Transmisividad | Ajustable de 0.100 a 1.100 |
| Tratamiento de señal | Retención de pico, de valle y promedio, con retención extendida por umbral e histéresis |
| Cabezal | 14 mm de diámetro y 28 mm de longitud, 40 g |
| Temperatura ambiente | Cabezal: −20 a 125 °C, sin refrigeración. Electrónica: 0 a 85 °C |
| Temperatura de almacenamiento | Cabezal: −40 a 125 °C. Electrónica: −40 a 85 °C |
| Salidas analógicas | 0/4-20 mA, 0-5 V, 0-10 V, termopar tipo J o K, o salida de alarma |
| Salida de alarma | Colector abierto de 24 V y 50 mA |
| Impedancias de salida | mA: máx. 500 Ω con 8-36 V CC. mV: mín. 100 kΩ de carga. Termopar: 20 Ω |
| Entradas | Funcionales programables: ajuste externo de emisividad, compensación de temperatura ambiente y disparo de reinicio de las retenciones |
| Salidas de relé | Opcionales: dos de 60 V CC o 42 V CA eficaces, 0.4 A, ópticamente aisladas |
| Interfaces digitales | USB, EtherCAT, RS232, RS485, CAN, Profibus DP y Ethernet, listadas como opcionales |
| Software | Optris CompactPlus Connect en PC y app IR Mobile en móvil |
| Alimentación | 8 a 36 V CC, con consumo máximo de 100 mA |
| Longitud de cable | 3 m de serie; 8 m y 15 m disponibles |
| Humedad relativa | 10 a 95 %, sin condensación |
| Grado de protección | IP65 (NEMA-4) |
| Vibración y choque | IEC 60068-2-6 y 60068-2-64; choque IEC 60068-2-27, 25 G y 50 G |
| Peso | 40 g el cabezal; 420 g la electrónica |
| Accesorios | Lente CF (ACCTCFHT), soporte de montaje fijo (ACCTFB) y collar de purga de aire con lente CF integrada (ACCTAPLCFHT) |
Dos avisos que salen de la propia hoja y conviene mirar antes de cotizar. El primero: la exactitud publicada no se mide a 1 ms, sino con el tiempo de exposición puesto en 1 segundo y emisividad 1 —promediar más tiempo siempre da menos ruido—, así que velocidad máxima y exactitud máxima no se dan a la vez. El segundo: la electrónica de este modelo trabaja desde 0 °C, no desde −20 °C. El cabezal aguanta de −20 a 125 °C sin problema, pero la caja no; a la intemperie o en nave fría hay que preverle un armario con temperatura mínima.
Sobre el PDF que puedes descargar aquí: su primera página dice «250 °C a 2200 °C» y menciona la banda de 1.0 µm. Ese bloque está reciclado de la hoja del CTi 1M y no corresponde a este equipo. La tabla de especificaciones del mismo documento —que es la que hemos publicado— da 1.6 µm y 2000 °C como tope, repartidos en las tres versiones de arriba. Lo decimos aquí para que nadie cotice 2200 °C con este modelo.

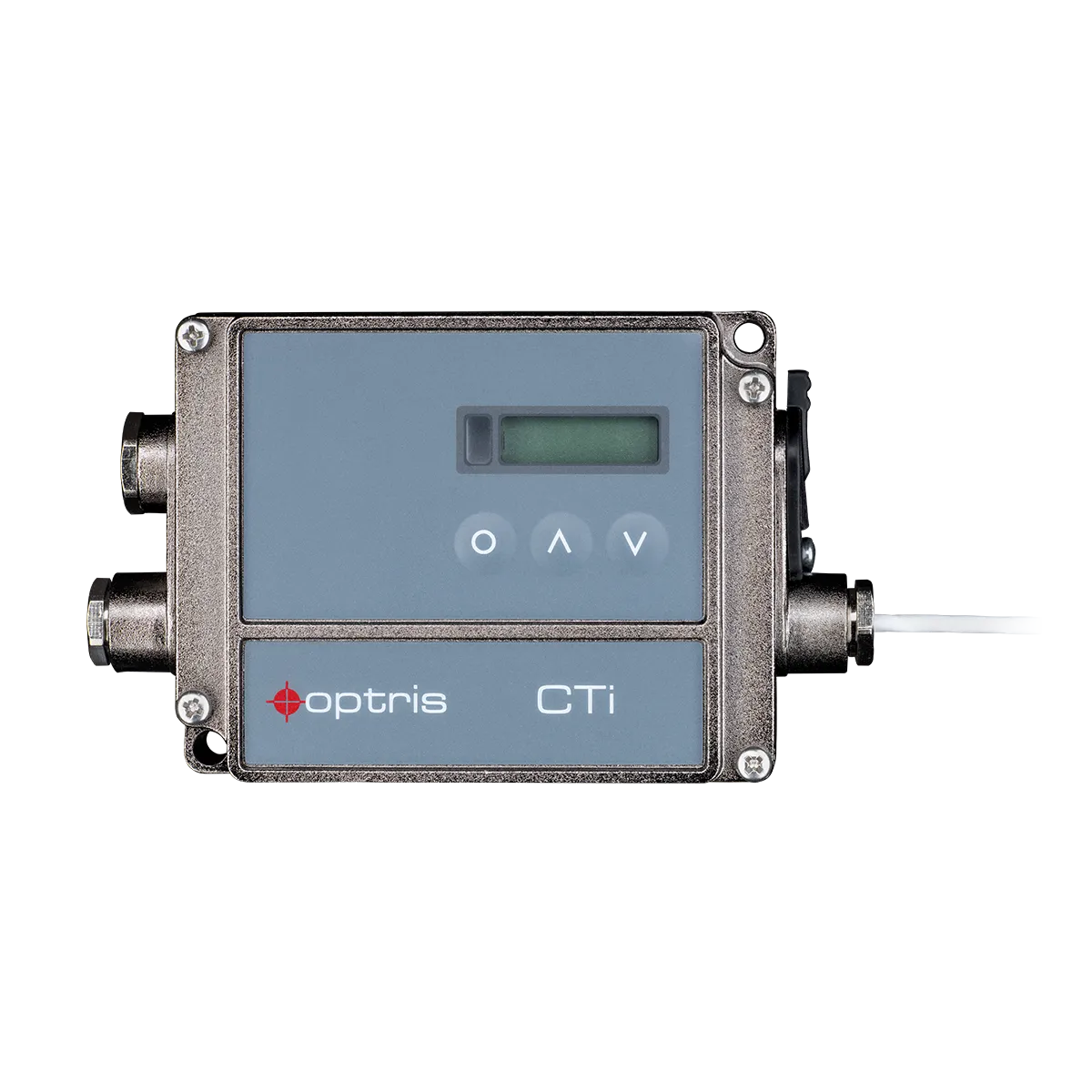

Comparten la unidad electrónica entera —la de la fotografía—, el cabezal de 14 mm y 40 gramos, el grado IP65 y los accesorios. La diferencia está en la banda, y de ahí sale todo lo demás:
| CTi 2M | CTi 1M | |
|---|---|---|
| Banda | 1.6 µm | 1.0 µm |
| Empieza a medir en | 250 °C | 350 °C |
| Llega hasta | 2000 °C | 2200 °C |
| Versiones | Tres: 2ML, 2MH, 2MH1 | Cuatro: 1MXL, 1ML, 1MH, 1MH1 |
| Óptica | 40:1 y 75:1 | 15:1, 40:1 y 75:1 |
| Velocidad | Exposición de 1 ms | Exposición de 110 µs, respuesta de 320 µs |
| Electrónica desde | 0 °C | −20 °C |
| Termopar | Tipo J y K | Tipo K |
| Buses | EtherCAT, RS232, RS485, CAN, Profibus DP, Ethernet | EtherNet/IP, Profinet, EtherCAT, Ethernet TCP/IP, Modbus TCP y RTU, RS485, RS232 |
En una frase: el 2M llega más abajo y el 1M llega más arriba y mucho más rápido. Si tu proceso vive entre 250 y 350 °C, la decisión ya está tomada: solo el 2M tiene señal ahí. Si el problema es que el evento térmico dura milisegundos —inducción, soldadura, láser—, el 1M es diez veces más rápido y no hay discusión. Y si el proceso cae de lleno en la zona común, entre 490 y 2000 °C, entonces sí se elige por lo de siempre: distancia, tamaño del objeto y qué bus tiene tu planta. Y si el problema es ver algo pequeño o montarte lejos, la misma banda de 1.6 µm existe con óptica de 300:1 y doble láser en el CTlaser 2M. La serie completa está en la página de la serie CT.
Sobre los materiales que declara el fabricante, y en el tramo de temperatura donde este equipo es el que mejor encaja:
Y cuándo no: por debajo de 250 °C, porque a 1.6 µm ya no hay señal suficiente; por encima de 2000 °C, que es terreno del CTi 1M; y sobre vidrio, que a esta longitud de onda se comporta como transparente y haría que el equipo leyera lo que hay detrás. Para vidrio, la banda correcta es la de 5 µm del CTi G5.
