Entra en el horno sin agua ni aire

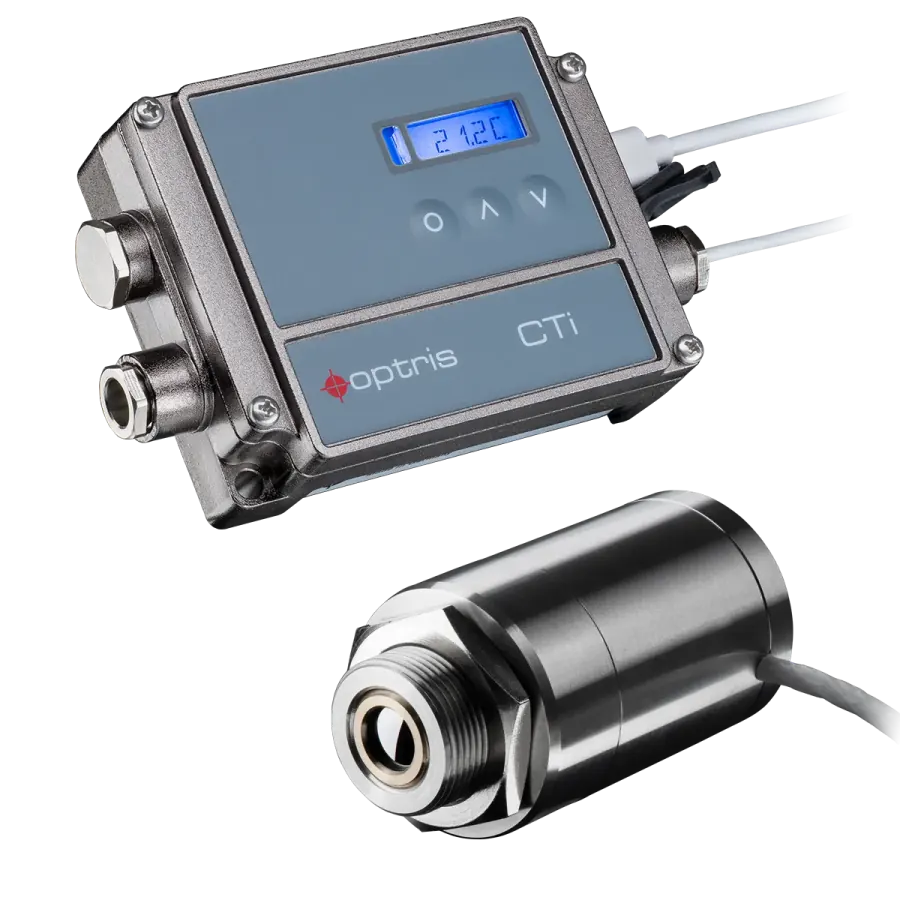

Su cabezal aguanta 250 °C de temperatura ambiente sin ninguna refrigeración. Ni camisa de agua, ni purga de aire, ni el mantenimiento y el coste que arrastran las dos. Eso le permite trabajar dentro de secaderos, hornos y líneas de tratamiento térmico, midiendo de −50 a 1050 °C, mientras la electrónica —con su display y sus teclas— se queda fuera, en zona fresca.
Cuando un sensor no aguanta el ambiente donde tiene que medir, la solución habitual es rodearlo: camisa de agua o collar de purga de aire. Y eso, que en la cotización parece un accesorio pequeño, se convierte en una instalación paralela:
| Con refrigeración | Qué implica |
|---|---|
| Camisa de agua | Tubería de ida y retorno, caudal garantizado, y un riesgo nuevo: si se corta el agua con el horno caliente, se pierde el sensor |
| Purga de aire | Línea de aire comprimido permanente, con su consumo y su coste energético mes a mes |
| Mantenimiento | Filtros, condensados y fugas, en un punto que suele estar en un sitio incómodo |
| Paro de planta | Cualquier fallo del servicio auxiliar se convierte en fallo de medición, y a veces en paro |
El CTi LThot elimina todo eso hasta 250 °C. Es la diferencia entre montar un sensor y montar una instalación. Y si el punto pasa de esa temperatura, entonces sí toca refrigerar —también con este equipo—, pero el umbral está mucho más arriba que en cualquier otro compacto de la casa.
A diferencia del CTi LT, aquí las dos versiones cubren el mismo rango de −50 a 1050 °C: lo que cambia es a qué distancia y qué tamaño puedes medir.
| Cabezal | Óptica | Respuesta | NETD | Repetibilidad |
|---|---|---|---|---|
| LThot 2:1 | Trabajo cercano, objetos anchos. A 400 mm ve unos 200 mm | 45 ms | 37 mK | ±0.13 °C |
| LThot 10:1 | La más cerrada de las dos. A 400 mm ve unos 40 mm | 40 ms | 45 mK | ±0.16 °C |
Con la lente CF1 sobre la óptica 10:1 el punto baja a 3 mm a 30 mm de distancia. Es menos fino que el 0.6 mm del CTi LT, y esa es la contrapartida honesta de este equipo: cambia resolución óptica por resistencia térmica. Si necesitas medir algo diminuto y el ambiente no pasa de 180 °C, el CTi LT te da más detalle; si el problema es el calor, este es el que entra.
Datos de la hoja técnica del CTi LThot de Optris.
| Principio de medición | Pirometría infrarroja, sin contacto, con cabezal separado e intercambiable |
|---|---|
| Rango de temperatura | −50 a 1050 °C, escalable con las teclas, el software o la app |
| Rango espectral | 8 a 14 µm |
| Resolución óptica | 2:1 o 10:1, con el 90 % de la energía |
| Punto de medición mínimo | 3.0 mm a 30 mm, con óptica 10:1 y lente CF1 |
| Incertidumbre de medición | ±1.5 °C o ±1 % |
| Repetibilidad | ±0.13 °C en la 2:1 y ±0.16 °C en la 10:1, o ±0.1 % en ambas |
| NETD | 37 mK en la 2:1; 45 mK en la 10:1 |
| Tiempo de respuesta | 45 ms en la 2:1; 40 ms en la 10:1 |
| Resolución de pantalla | 0.1 K |
| Temperatura ambiente | Cabezal: −20 a 250 °C, sin refrigeración. Electrónica: 0 a 85 °C |
| Temperatura de almacenamiento | Cabezal: −40 a 250 °C. Electrónica: −40 a 85 °C |
| Salidas analógicas | Dos, seleccionables: 0/4-20 mA, 0-5 V, 0-10 V, termopar tipo K o alarma |
| Salida de alarma | Colector abierto de 24 V y 50 mA |
| Salidas de relé | Opcionales: dos de 60 V CC o 42 V CA, ópticamente aisladas |
| Interfaces digitales | Opcionales: EtherNet/IP, Profinet, Ethernet TCP/IP, Modbus TCP, Modbus RTU, RS485 y RS232 |
| Configuración | Teclas y display LCD en el equipo, o desde móvil y PC con el software Compact Connect |
| Cabezales | Intercambiables |
| Humedad | 10 a 95 %, sin condensación |
| Grado de protección | IP65 (NEMA-4) |
| Vibración y choque | IEC 60068-2-6 y 60068-2-64; choque IEC 60068-2-27, 25 G y 50 G |
| Peso | 200 g el cabezal, con su carcasa maciza; 420 g la electrónica |
| Aplicaciones declaradas | Secaderos, hornos y líneas de tratamiento térmico en metal y vidrio; papel, plástico y textil; procesado de semiconductores |
Un dato que conviene mirar dos veces si el equipo va a la intemperie o a una nave sin calefacción: la electrónica de este modelo trabaja desde 0 °C, no desde −20 °C como la del CTi LT. El cabezal no tiene ese problema —admite desde −20 °C—, pero la caja sí. En zonas frías del país, o en exteriores, hay que preverle un armario con temperatura mínima.
Las dos versiones de la serie CTi comparten la unidad electrónica entera: display, teclas, dos salidas analógicas, relés opcionales, buses opcionales y USB. También comparten la banda espectral y la filosofía de cabezal intercambiable. La elección se juega en una sola pregunta: ¿cuánto calor hay donde va el cabezal?
| CTi LT | CTi LThot | |
|---|---|---|
| Ambiente del cabezal | 180 °C, o 120 °C en el LT 02 | 250 °C |
| Ópticas | 2:1, 15:1 y 22:1 | 2:1 y 10:1 |
| Rango | 650, 800 o 1050 °C según cabezal | −50 a 1050 °C en las dos |
| Punto mínimo | 0.6 mm a 10 mm | 3.0 mm a 30 mm |
| Incertidumbre | ±1 °C o ±1 % | ±1.5 °C o ±1 % |
| NETD | 25 mK | 37 mK |
| Peso del cabezal | 40 g | 200 g |
| Electrónica desde | −20 °C | 0 °C |
Dicho en una frase: el LT es el fino y el LThot es el resistente. Si el ambiente del punto no llega a 180 °C, el LT da mejor óptica, mejor incertidumbre y menos ruido por el mismo formato. Si pasa de ahí, el LThot es el único de los dos que puede quedarse sin refrigeración —y esa diferencia se paga sola en la instalación—. Y como los cabezales son intercambiables sobre la misma electrónica, cambiar de opinión más adelante no obliga a rehacer el montaje.
Cuando el punto de medición está donde nadie quiere poner electrónica. Son los escenarios que declara el propio fabricante:
Recuerda la frontera espectral: los 8 a 14 µm son la banda de superficies no metálicas —plástico, papel, textil, pintura, vidrio en su cara exterior, alimentos—. Que la hoja mencione la industria del metal se refiere al ambiente del proceso, no a medir metal desnudo y brillante, que en esta banda reflejaría más de lo que emite. Para eso están las series de banda corta del catálogo de pirómetros. Dinos qué superficie vas a medir y a qué temperatura está el sitio, y te decimos qué serie toca.
