La diferencia entre dos puntos, que es lo que de verdad dice qué pasa

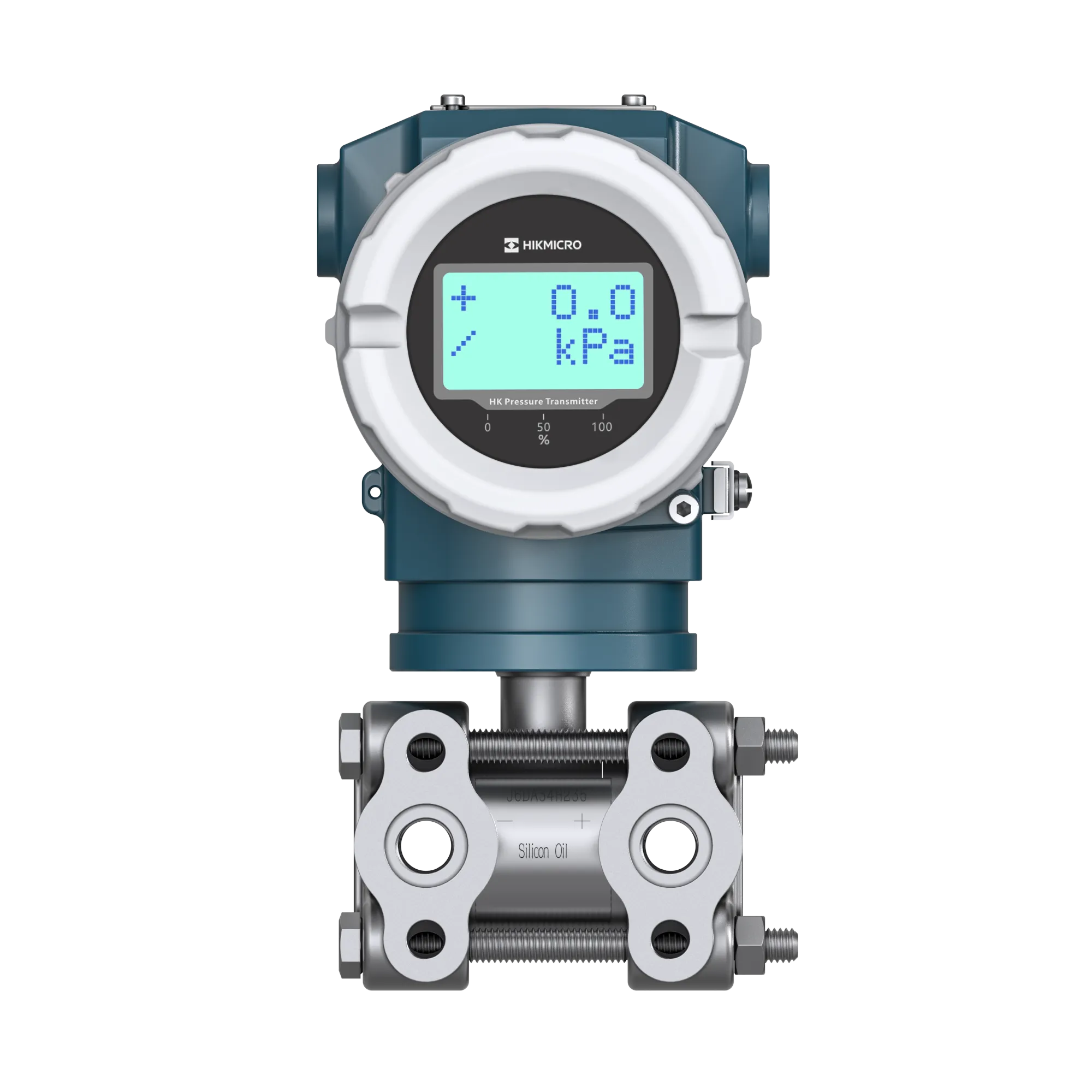

El HIKMICRO PS00 es el transmisor de presión diferencial de la serie PS0. No mide una presión, mide la resta de dos: la de antes y la de después de una placa de orificio, la del fondo y la del cielo de un tanque cerrado, la de entrada y salida de un filtro. Esa resta es lo que se convierte en caudal, en nivel o en «el filtro ya está sucio». Existe en versión estándar y en micro diferencial, que baja hasta 0.1 kPa.
La presión diferencial es el instrumento más versátil de una planta, porque tres variables muy distintas se leen con el mismo aparato:
Caudal: al estrechar una tubería con una placa, el fluido acelera y pierde presión; esa caída crece con el cuadrado del caudal, así que midiéndola se obtiene el flujo. Por eso el equipo trae salida con extracción de raíz cuadrada. Nivel: en un tanque cerrado la presión del fondo incluye la del gas de arriba; restando la del cielo queda solo la columna de líquido. Filtros: un filtro limpio apenas resiste y uno sucio resiste mucho, así que la caída a su través es una medida directa de cuándo toca cambiarlo.
Aquí es donde entra la variante micro diferencial, con spans de 0.1 a 1 kPa. Un kilopascal es una milésima de la presión atmosférica: son las diferencias de un filtro de aire, del tiro de un horno o de la sobrepresión que mantiene limpia una sala. Un transmisor diferencial normal ni las distingue del ruido.
Datos de la hoja técnica del PS00-A/B/C de HIKMICRO. Las cifras de esta tabla corresponden a la variante micro diferencial, que es la que el documento detalla.
| Modelo | HIKMICRO PS00-A/B/C, de la serie PS0 |
|---|---|
| Tipo | Transmisor de presión diferencial. La serie se divide en dos categorías: micro diferencial y estándar |
| Qué mide | Diferencia de presión entre dos puntos, en líquidos, gases y vapor |
| Span, variante micro | 0.1…1 kPa. Rango −1…1 kPa |
| Relación de rango (TD) | Hasta 10:1 en la variante micro |
| Precisión, variante micro | ±0.1 % con TD ≤ 2.5; por encima, ±(0.04 × TD) % |
| Estabilidad a largo plazo | ±0.25 % del límite superior de rango en 10 años |
| Efecto de la temperatura | Entre −25 y 65 °C: ±(0.15 × TD + 0.05) % del span. Con TD = 1, ±0.08 % del span por cada 10 °C. Fuera de ese margen, ±(0.2 × TD + 0.05) % |
| Efecto de la sobrepresión | ±0.1 % del span |
| Efecto de la presión estática | Por cada 10 MPa: sin chip de presión estática, ±0.5 % del límite superior de rango más 0.1 % del span; con chip, ±0.025 % más 0.05 % del span |
| Efecto de la alimentación | ±0.001 % por cada 10 V, entre 12 y 36 V CC |
| Efecto de la posición | Girarlo en el plano del diafragma no afecta. Inclinarlo hasta 90° provoca un desplazamiento de cero de hasta 0.4 kPa, corregible con el ajuste de cero |
| Salida analógica | Dos hilos, 4-20 mA con HART superpuesto. Lineal o con extracción de raíz cuadrada. Límites de señal: 3.9 mA mínimo y 20.5 mA máximo |
| Salida digital | Modbus RTU sobre RS-485, con alimentación de 24 V CC |
| Precisión con raíz cuadrada | 1.5 veces la precisión de referencia |
| Corriente de alarma | Seleccionable, solo en 4-20 mA/HART: baja 3.6 mA, alta 21 mA, o retención del último valor válido. De fábrica, alarma alta |
| Alimentación | 24 V CC nominales. Máximo 36 V CC; mínimo 13.5 V CC con pantalla LCD retroiluminada o de baja temperatura. Carga admisible R ≤ (Us − 12 V)/23 mA |
| Carga para comunicación digital | 250…600 Ω |
| Tiempo de respuesta | Constante del amplificador 0.1 s; constante del sensor 0.1…1.6 s según span y relación de rango. Constante ajustable de 0.1 a 60 s |
| Tiempo de calentamiento | Menos de 15 s |
| Temperatura ambiente | −40…85 °C. Con pantalla LCD, −20…65 °C |
| Temperatura de proceso | −50…85 °C. Con pantalla LCD, −25…85 °C |
| Humedad ambiente | 0…100 % HR |
| Presión de trabajo nominal | 0.2 MPa o 7 MPa, según versión |
| Límite de presión estática | Desde 3.5 kPa absolutos hasta la presión nominal. La presión de protección puede superar en 1.5 veces la nominal aplicada a ambos lados a la vez |
| Sobrecarga unidireccional | Puede alcanzar la presión nominal |
| Grado de protección | IP66/67 |
| Conexión a proceso | Roscas internas 1/4 NPT, 7/16 UNF y M10 |
| Conexión eléctrica | Rosca interna M20 × 1.5 o 1/2 NPT, con prensaestopas de nylon M20 × 1.5 de serie. Bornera para conductores de 0.5 a 2.5 mm² |
| Peso | 3.3 kg, con caja de aluminio y sin pantalla LCD, soporte de montaje ni conexión a proceso |
| Soporte | INGFRAMEX en México y LATAM |
Este es el dato que más pesa al elegir un diferencial y no aparece en ningún otro modelo de la serie. Un transmisor diferencial mide una resta pequeña entre dos presiones que pueden ser enormes: 5 kPa de diferencia entre dos puntos que están a 10 MPa. Esa presión común —la estática— deforma el sensor y mete error en la resta.
| Configuración | Error añadido |
|---|---|
| Sin chip de presión estática | ±0.5 % del límite superior de rango + 0.1 % del span |
| Con chip de presión estática | ±0.025 % del límite superior de rango + 0.05 % del span |
El chip divide entre veinte el término dominante. Si tu medición diferencial vive sobre una línea a presión alta —caudal en vapor, nivel en un tanque presurizado— es la diferencia entre una lectura útil y una que deriva con el proceso. Si en cambio mides a presión casi atmosférica, como en un filtro de aire, no aporta nada. Dinos a qué presión estática trabaja tu punto de medida y te decimos si lo necesitas.
La lista de diafragmas más completa de la serie: es el único modelo que ofrece chapado en oro y recubrimiento de FEP.
| Cápsula de medición | Acero inoxidable 316L |
|---|---|
| Diafragma de la cápsula | Acero inoxidable 316L, Hastelloy C, 316L chapado en oro, 316L recubierto de FEP o tantalio |
| Brida y conexión a proceso | Acero inoxidable 316 |
| Tornillería | Acero inoxidable A2-70 o acero al carbono galvanizado grado 12.8 |
| Líquido de relleno | Aceite de silicona o aceite fluorado |
| Junta de la cápsula | Nitrilo (NBR), fluorocarbono (FKM) o PTFE |
| Caja del transmisor | Aleación de aluminio con recubrimiento de resina epoxi. Caja de acero inoxidable como opción |
| Sello de la caja | EPDM |
| Placa de características | Acero inoxidable 304 |
Sobre la variante estándar. El fabricante indica que la serie PS00 se divide en micro diferencial y estándar, pero el documento que tenemos detalla solo la micro. Los rangos y la precisión de la estándar no se publican aquí porque no los sostiene ninguna fuente en nuestras manos — y son distintos de los de arriba. Si tu aplicación necesita diferenciales mayores de 1 kPa, dínoslo y te confirmamos por escrito el modelo y sus cifras antes de cotizar.
Es el equipo correcto cuando el dato que buscas es una diferencia, no una presión:
Si el fluido ataca al acero inoxidable, el diferencial con sello de diafragma es el PS0A/PS0B; y si lo que necesitas es presión de un solo punto, mira el PS01 y el PS03 en manométrica, o el PS02 y el PS04 en absoluta. Para nivel con sello, el PS0G. Y si tu caso es la presión diferencial de salas limpias y quirófanos, hay una página dedicada: presión diferencial para HVAC y salas limpias.
