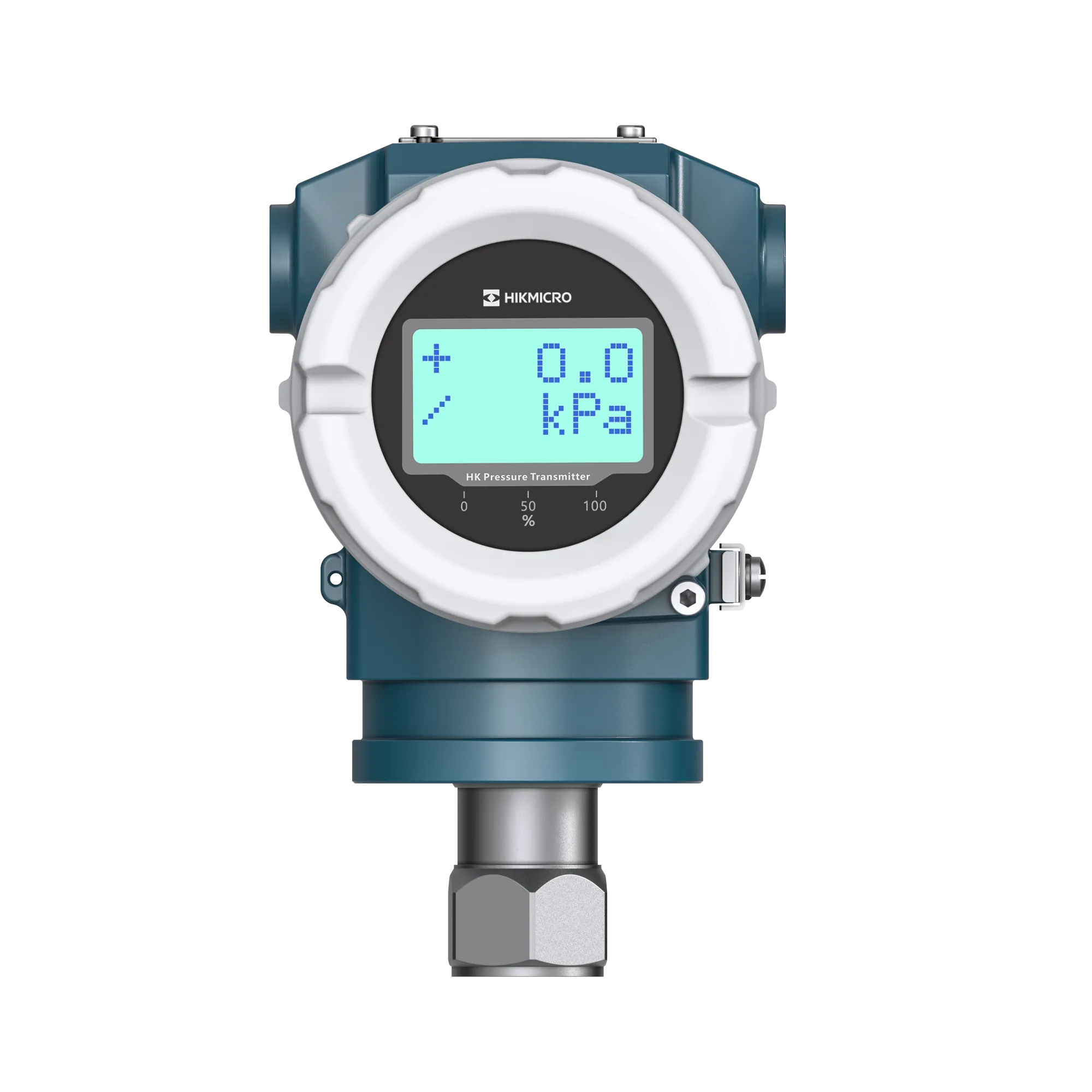

| Modelo | HIKMICRO PS02, de la serie PS0. La hoja técnica lo documenta junto al PS01, que es el mismo equipo en versión manométrica |
|---|
| Tipo | Transmisor de presión absoluta de alto rendimiento |
|---|
| Referencia de medición | Vacío absoluto, no la presión atmosférica |
|---|
| Montaje | En línea: se instala directamente sobre la tubería |
|---|
| Qué mide | Presión, nivel y densidad de líquidos, gases y vapor |
|---|
| Principio de medición | Piezorresistivo |
|---|
| Elemento sensor | Silicio monocristalino |
|---|
| Spans | De 10 kPa a 3 MPa, según el código L, M u O (ver tabla abajo) |
|---|
| Relación de rango (TD) | Hasta 100:1 |
|---|
| Clases de precisión | A: ±0.05 % con TD ≤ 10. B: ±0.075 %. C: ±0.1 %. Por encima de TD 10 la tolerancia crece de forma proporcional: ±(0.005 × TD) %, ±(0.0075 × TD) % y ±(0.01 × TD) % |
|---|
| Estabilidad a largo plazo | ±0.15 % del límite superior de rango en 10 años |
|---|
| Efecto de la temperatura | Versión A, entre −25 y 65 °C: ±(0.075 × TD + 0.025) % del span. Con TD = 1, ±0.04 % del span por cada 10 °C. Las versiones B y C duplican ese efecto |
|---|
| Efecto de la sobrepresión | ±0.05 % del span en la versión A; ±0.075 % en la B y la C |
|---|
| Efecto de la alimentación | ±0.001 % por cada 10 V, entre 12 y 36 V CC |
|---|
| Efecto de la posición | Girarlo en el plano del diafragma no afecta. Inclinarlo hasta 90° provoca un desplazamiento de cero de hasta 0.4 kPa, corregible con el ajuste de cero |
|---|
| Salida analógica | Dos hilos, 4-20 mA con HART superpuesto. Lineal o con extracción de raíz cuadrada. Límites de señal: 3.9 mA mínimo y 20.5 mA máximo |
|---|
| Salida digital | Modbus RTU sobre RS-485, con alimentación de 24 V CC |
|---|
| Precisión con raíz cuadrada | 1.5 veces la precisión de referencia |
|---|
| Corriente de alarma | Seleccionable, solo en 4-20 mA/HART: baja 3.6 mA, alta 21 mA, o retención del último valor válido. De fábrica, alarma alta |
|---|
| Alimentación | 24 V CC nominales. Máximo 36 V CC; mínimo 13.5 V CC con pantalla LCD retroiluminada o de baja temperatura. Carga admisible R ≤ (Us − 12 V)/23 mA |
|---|
| Carga para comunicación digital | 250…600 Ω |
|---|
| Tiempo de respuesta | Constante del amplificador 0.1 s; constante del sensor 0.1…1.6 s según span y relación de rango. Constante ajustable de 0.1 a 60 s |
|---|
| Tiempo de calentamiento | Menos de 15 s |
|---|
| Temperatura ambiente | −40…85 °C. Con pantalla LCD, −20…65 °C |
|---|
| Temperatura de proceso | −50…85 °C. Con pantalla LCD, −25…85 °C |
|---|
| Humedad ambiente | 0…100 % HR |
|---|
| Presión de trabajo | Desde vacío hasta el máximo del rango |
|---|
| Grado de protección | IP66/67 |
|---|
| Conexión a proceso | Rosca interna 1/2 NPT, convertible a rosca externa 1/2 NPT, G1/2 o M20 × 1.5, e interfaz de vacío KF16 |
|---|
| Conexión eléctrica | Rosca interna M20 × 1.5 o 1/2 NPT, con prensaestopas de nylon M20 × 1.5 de serie. Bornera para conductores de 0.5 a 2.5 mm² |
|---|
| Peso | 1.6 kg, con caja de aluminio y sin pantalla LCD, soporte de montaje ni conexión a proceso |
|---|
| Versión manométrica | PS01, mismo cuerpo, referido a la atmósfera y con spans hasta 60 MPa |
|---|
| Versión de montaje tradicional | PS04, absoluta como esta pero sobre soporte y conectada por líneas de impulso. Aguanta bastante más sobrepresión: 16 MPa de serie en todos sus rangos |
|---|
