Cuando el transmisor no puede vivir pegado al proceso

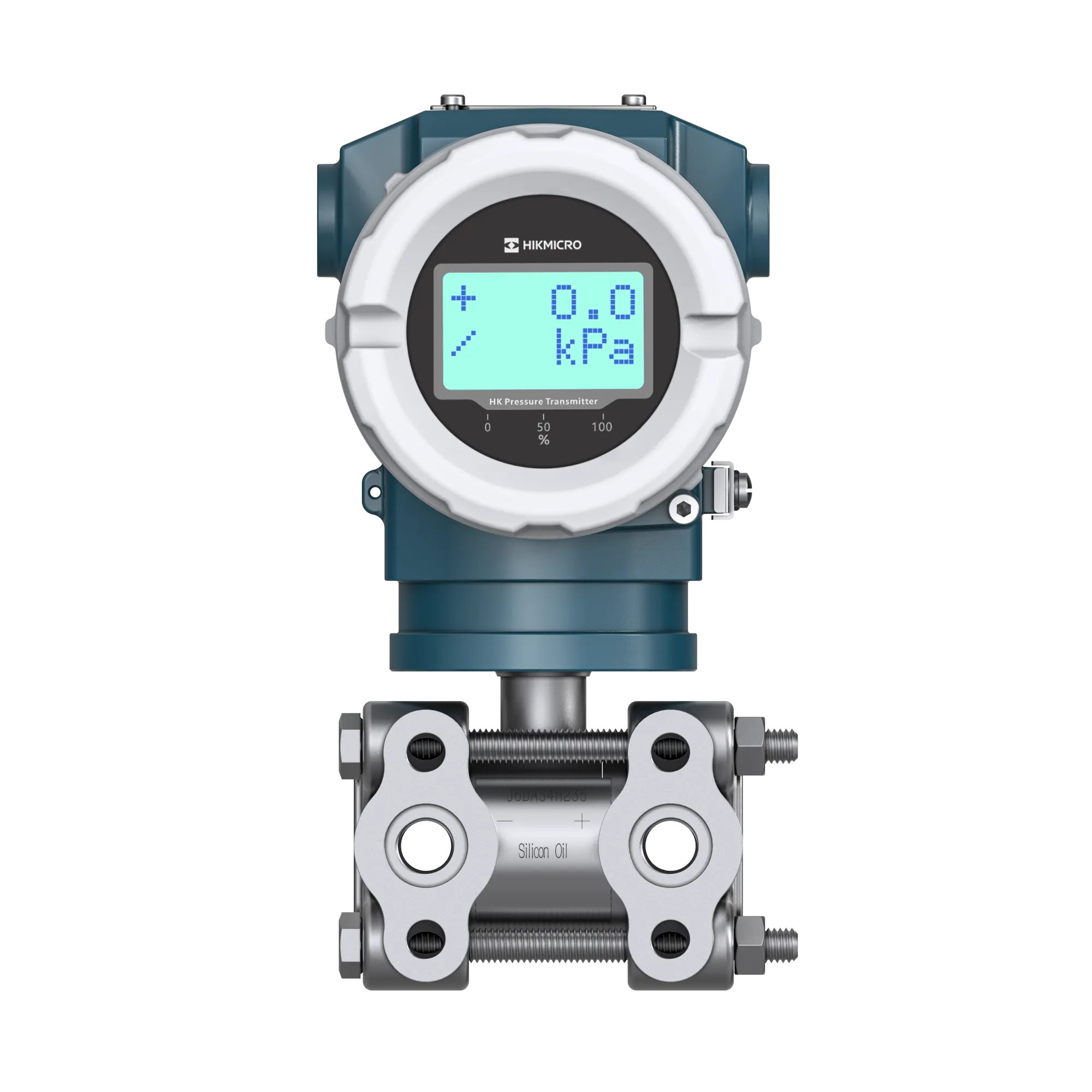

El HIKMICRO PS03 es el transmisor de presión manométrica de montaje tradicional de la serie PS0. Mide exactamente lo mismo que el PS01 y con la misma exactitud —mismo sensor de silicio monocristalino, mismos rangos, mismos materiales, mismo IP66/67—; lo que cambia es dónde vive. En vez de enroscarse en la tubería, se instala sobre un soporte y se conecta al proceso por líneas de impulso, que es lo que hace posible aislarlo del calor y la vibración, colgarle un manifold de válvulas y darle mantenimiento sin parar la línea.
Entre el PS03 y el PS01 no eliges precisión ni rango —son los mismos—, eliges dónde queda el instrumento respecto de la toma de proceso. Y esa decisión se toma casi siempre por una de estas cuatro razones:
Separar el transmisor del punto de toma y unirlos por línea de impulso permite que el fluido caliente pierda temperatura en el camino, que la vibración de la tubería no llegue a la electrónica, y que entre proceso y transmisor quepa un manifold con el que aislar, purgar y poner a cero el instrumento sin vaciar la línea. También deja el cabezal a la altura de una persona cuando la toma queda a seis metros del piso.
A cambio, el montaje tradicional cuesta más instalar —soporte, tubería de impulso, accesorios— y las propias líneas de impulso son una fuente conocida de problemas: se tapan, se congelan y, si atrapan aire en un servicio de líquido, meten error en la lectura. Por eso, cuando el proceso lo permite, lo sencillo y barato es el montaje en línea del PS01. El PS03 es la respuesta cuando no lo permite.
Datos de la hoja técnica del PS03/PS04 de HIKMICRO, «High Performance Traditional-mount Gauge/Absolute Pressure Transmitter».
| Modelo | HIKMICRO PS03, de la serie PS0. La hoja técnica lo documenta junto al PS04, que es el mismo equipo en versión de presión absoluta |
|---|---|
| Tipo | Transmisor de presión manométrica (relativa) de alto rendimiento |
| Montaje | Tradicional: el transmisor va sobre soporte, separado de la toma de proceso, y se conecta por líneas de impulso |
| Qué mide | Presión, nivel y densidad de líquidos, gases y vapor |
| Principio de medición | Piezorresistivo: el sensor convierte la presión en una señal eléctrica medible |
| Elemento sensor | Silicio monocristalino |
| Rango de medición | De 0.6 kPa a 60 MPa, según el código de span (ver la tabla de abajo) |
| Relación de rango (TD) | Hasta 100:1 |
| Clases de precisión | Tres versiones. A: ±0.05 % con TD ≤ 10. B: ±0.075 % con TD ≤ 10. C: ±0.1 % con TD ≤ 10. Por encima de TD 10, la tolerancia crece de forma proporcional: ±(0.005 × TD) %, ±(0.0075 × TD) % y ±(0.01 × TD) % respectivamente |
| Estabilidad a largo plazo | ±0.15 % del límite superior de rango en 10 años |
| Efecto de la temperatura | Versión A, entre −25 y 65 °C: ±(0.075 × TD + 0.025) % del span. Con TD = 1, eso es ±0.04 % del span por cada 10 °C. Las versiones B y C duplican ese efecto |
| Efecto de la sobrepresión | ±0.05 % del span en la versión A; ±0.075 % en las versiones B y C |
| Efecto de la alimentación | ±0.001 % por cada 10 V, entre 12 y 36 V CC |
| Efecto de la posición | Girarlo en el plano del diafragma no afecta. Inclinarlo hasta 90° provoca un desplazamiento de cero de hasta 0.4 kPa, corregible con el ajuste de cero |
| Salida analógica | Dos hilos, 4-20 mA con HART superpuesto. Salida lineal o con extracción de raíz cuadrada, seleccionable. Límites de señal: 3.9 mA mínimo y 20.5 mA máximo |
| Salida digital | Modbus RTU sobre RS-485, con alimentación de 24 V CC |
| Corriente de alarma | Seleccionable, solo en la versión 4-20 mA/HART: baja 3.6 mA, alta 21 mA, o retención del último valor válido. De fábrica viene en alarma alta |
| Alimentación | 24 V CC nominales. Máximo 36 V CC; mínimo 13.5 V CC con pantalla LCD retroiluminada o de baja temperatura. Carga admisible R ≤ (Us − 12 V)/23 mA |
| Carga para comunicación digital | 250…600 Ω |
| Tiempo de respuesta | Constante de amortiguación del amplificador 0.1 s; constante del sensor 0.1…1.6 s según span y relación de rango. Además, constante de tiempo ajustable de 0.1 a 60 s |
| Tiempo de calentamiento | Menos de 15 s |
| Temperatura ambiente | −40…85 °C. Con pantalla LCD, −20…65 °C |
| Temperatura de proceso | −50…85 °C. Con pantalla LCD, −25…85 °C |
| Humedad ambiente | 0…100 % HR |
| Presión de trabajo | Desde vacío hasta el máximo del rango |
| Grado de protección | IP66/67 |
| Conexión a proceso | Roscas internas 1/4 NPT, 7/16 UNF y M10 — las medidas propias de una línea de impulso |
| Conexión eléctrica | Rosca interna M20 × 1.5 o 1/2 NPT, con prensaestopas de nylon M20 × 1.5 de serie. Bornera para conductores de 0.5 a 2.5 mm² |
| Peso | 3.3 kg, con caja de aluminio y sin pantalla LCD, soporte de montaje ni conexión a proceso |
| Modelo hermano | PS04, mismo montaje y mismo cuerpo pero de presión absoluta: mide contra el vacío, con spans hasta 3 MPa y una tolerancia a sobrepresión de 16 MPa de serie |
| Equivalente en línea | PS01, mismas prestaciones con montaje directo sobre la tubería |
| Soporte | INGFRAMEX en México y LATAM |
Las hojas técnicas de los dos modelos coinciden en casi todo —mismo sensor, misma precisión, mismos rangos, mismos materiales, mismo IP66/67—. Solo tres datos cambian, y conviene tenerlos a la vista:
| Dato | PS03 (tradicional) | PS01 (en línea) |
|---|---|---|
| Peso | 3.3 kg | 1.6 kg |
| Conexión a proceso | 1/4 NPT, 7/16 UNF, M10 internas | 1/2 NPT interna, convertible a G1/2, M20 × 1.5 y vacío KF16 |
| Sobrecarga en rangos altos | 25 MPa en span H, 45 MPa en span I | 50 MPa en ambos |
El peso, más del doble, es consecuencia directa del montaje: el PS03 tiene que sostenerse sobre un soporte, no colgar de la tubería. La conexión a proceso es más pequeña porque no recibe el fluido directamente, sino a través de la línea de impulso. Y la sobrecarga admisible es menor en los dos rangos más altos, que es el dato que hay que mirar si el proceso da golpes de ariete.
Idénticos a los del PS01, y son lo que decide si el equipo sirve para tu fluido:
| Cápsula de medición | Acero inoxidable 316L |
|---|---|
| Diafragma de la cápsula | Acero inoxidable 316L o Hastelloy C |
| Brida de proceso | Acero inoxidable 316 |
| Conexión a proceso | Acero inoxidable 316 |
| Tornillería | Acero inoxidable A2-70 o acero al carbono galvanizado grado 12.8 |
| Líquido de relleno | Aceite de silicona o aceite fluorado |
| Junta de la cápsula | Nitrilo (NBR), fluorocarbono (FKM) o PTFE |
| Caja del transmisor | Aleación de aluminio con recubrimiento de resina epoxi. Caja de acero inoxidable como opción |
| Sello de la caja | EPDM |
| Placa de características | Acero inoxidable 304 |
El PS03 se pide por código de span. La versión A cubre de la C a la J; las versiones B y C añaden la B, que es la de menor rango.
| Código | Span ajustable | Rango | Límite de sobrecarga |
|---|---|---|---|
| B | 0.6…6 kPa | −6…6 kPa | No publicado |
| C | 2…40 kPa | −40…40 kPa | 16 MPa de serie; 40 MPa bajo pedido |
| D | 2.5…250 kPa | −100…250 kPa | 16 MPa de serie; 40 MPa bajo pedido |
| E | 10…1000 kPa | −100…1000 kPa | 16 MPa de serie; 40 MPa bajo pedido |
| F | 30…3000 kPa | −100…3000 kPa | 16 MPa de serie; 40 MPa bajo pedido |
| G | 0.1…10 MPa | −0.1…10 MPa | 20 MPa |
| H | 0.21…21 MPa | −0.1…21 MPa | 25 MPa |
| I | 0.4…40 MPa | −0.1…40 MPa | 45 MPa |
| J | 0.6…60 MPa | −0.1…60 MPa | No publicado |
Dos cosas que hay que fijar en el pedido. La sobrecarga de los spans C a F es de 16 MPa por defecto: los 40 MPa existen, pero hay que pedirlos expresamente, así que si tu línea da golpes de ariete conviene dejarlo por escrito en la orden. Y la hoja técnica no publica límite de sobrecarga para los spans B y J aunque el equipo los admita; se lo estamos preguntando al fabricante. Dinos qué presión mides y qué transitorios tiene tu proceso, y te confirmamos el código y la clase antes de cotizar.
Es el modelo correcto en instalaciones donde el instrumento tiene que ser accesible y sobrevivir años:
Ese último punto suele ser la razón de compra real: como el montaje tradicional es el formato de toda la vida, el PS03 entra en un soporte y una línea de impulso que ya existen, sin rehacer la instalación. Si además vienes de un instrumento con lazo de 4-20 mA y HART, el cambio no toca el sistema de control.
