Name: HIKMICRO PS0G
Brand: HIKMICRO

PS0G

Cuánto hay en el tanque, sin meter nada dentro

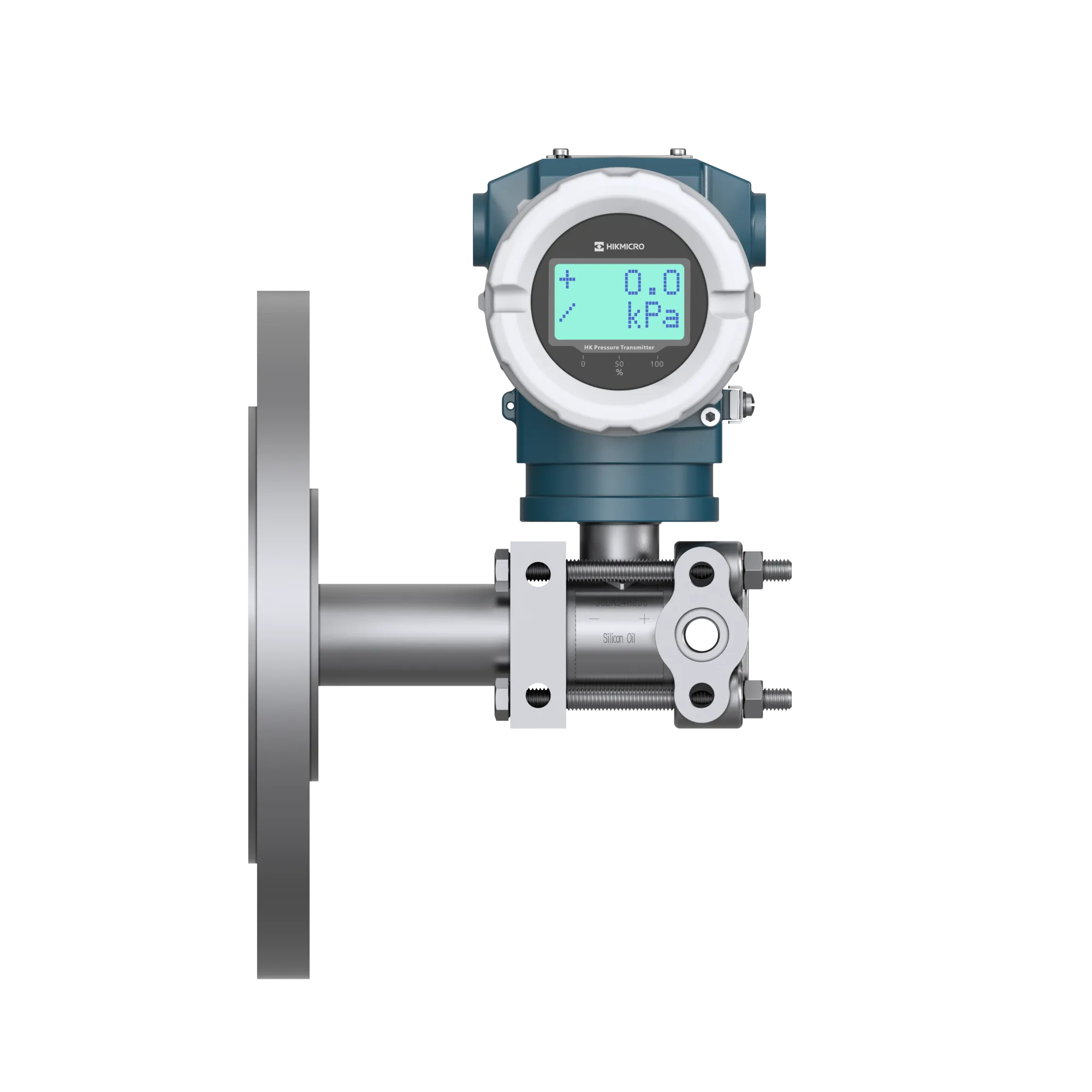

El HIKMICRO PS0G es un transmisor de nivel que no mide nivel: mide el peso de la columna de líquido que tiene encima y de ahí sale cuánto hay en el tanque. Su brida con sello de diafragma se monta a ras de la pared, así que el producto empuja una membrana y nunca toca el sensor. Es el modelo para tanques de líquidos viscosos, corrosivos o con sólidos, donde una sonda metida dentro se ensucia, se tapa o se corroe.

Cómo mide el nivel un transmisor de presión

La columna de líquido de un tanque pesa, y ese peso se traduce en presión sobre el fondo. Si conoces la densidad del producto, la presión te dice la altura: es medición hidrostática, y tiene la ventaja de no llevar ninguna pieza móvil ni ningún elemento colgando dentro del tanque.

El PS0G lleva esa idea al caso difícil. Su brida con sello de diafragma se atornilla a la pared del tanque y queda a ras, sin cavidades donde el producto se acumule; el líquido empuja la membrana, un fluido de relleno traslada la presión y el sensor la lee desde fuera. Por eso funciona con productos que arruinarían a una sonda convencional.

Un detalle que distingue a este modelo de sus hermanos: tiene dos conexiones a proceso, no una. La brida con el sello va del lado de alta y una rosca NPT 1/4 o UNF 7/16" queda del lado de baja. Esa segunda conexión es la referencia: en un tanque abierto se deja a la atmósfera y en uno cerrado o presurizado se conecta al espacio de vapor, de modo que la medición descuenta la presión del gas y sigue dando el nivel real.

Características técnicas

Datos de la hoja técnica del PS0G de HIKMICRO, «High Performance Diaphragm Sealed Traditional-mount Level Pressure Transmitter».

Especificaciones del HIKMICRO PS0G
Modelo	HIKMICRO PS0G, de la serie PS0
Tipo	Transmisor de nivel por presión hidrostática, con sello de diafragma y montaje tradicional
Qué mide	Presión de líquido. La hoja técnica no le atribuye gas ni vapor, a diferencia del PS0C
Aislamiento del proceso	Sello de diafragma: el medio no entra al conjunto sensor; la presión se transmite por un líquido de relleno
Spans	De 1 kPa a 3 MPa, según el código (ver tabla abajo). La presión nominal la fija la brida
Límites de rango	Inferior −100 % y superior +100 % del límite superior de rango, ajustables de forma continua
Tiempo de respuesta	Constante de amortiguación del amplificador 0.1 s. Constante del sensor y la brida 0.2…6 s, según el span, la relación de rango, la longitud del capilar y la viscosidad del relleno. Además, constante ajustable de 0.1 a 60 s
Salida analógica	Dos hilos, 4-20 mA con HART superpuesto. Salida lineal o con extracción de raíz cuadrada. Límites de señal: 3.9 mA mínimo y 20.5 mA máximo
Salida digital	Modbus RTU sobre RS-485, con alimentación de 24 V CC
Corriente de alarma	Seleccionable, solo en 4-20 mA/HART: baja 3.6 mA, alta 21 mA, o retención del último valor válido. De fábrica, alarma alta
Alimentación	24 V CC nominales. Máximo 36 V CC; mínimo 13.5 V CC con pantalla LCD retroiluminada o de baja temperatura. Carga admisible R ≤ (Us − 12 V)/23 mA
Carga para comunicación digital	250…600 Ω
Temperatura ambiente	Máximo 85 °C; el mínimo depende del líquido de relleno. Con pantalla LCD, −20…65 °C
Temperatura de proceso	Máximo 85 °C; el mínimo depende del líquido de relleno
Humedad ambiente	0…100 % HR
Choque y vibración	50 g durante 11 ms; 2 g hasta 500 Hz
Presión de trabajo	Del transmisor, desde 3.5 kPa absolutos hasta su presión nominal. La presión de protección puede superar en 1.5 veces la nominal aplicada a ambos lados
Presión nominal de la brida	150…600 psi según ANSI, o PN 1.6…10 MPa según DIN
Sobrecarga unidireccional	Del lado de baja, la presión nominal del cuerpo del transmisor; del lado de alta, la nominal de la brida de nivel. Puede aparecer una deriva de cero, corregible
Grado de protección	IP66/67
Conexión a proceso, lado de alta	Brida conforme a norma ANSI o DIN
Conexión a proceso, lado de baja	Roscas internas NPT 1/4 y UNF 7/16"
Conexión eléctrica	Rosca interna M20 × 1.5 o 1/2 NPT, con prensaestopas de nylon M20 × 1.5 de serie. Bornera para conductores de 0.5 a 2.5 mm²
Instalación	Se fija por la brida en cualquier posición. Lo ideal es que el eje de la brida de proceso quede vertical: desviarse provoca un desplazamiento de cero corregible. La caja electrónica gira 360° y se fija con un tornillo
Peso	Según la brida: DN 50/2" unos 7…10 kg; DN 80/3" unos 8…11 kg; DN 100/4" unos 9…12 kg
Soporte	INGFRAMEX en México y LATAM

Códigos de span

Cinco códigos, de la B a la F. La presión nominal la fija siempre la brida, no el sensor.

Spans del HIKMICRO PS0G
Código	Span mínimo	Span máximo
B	1 kPa	6 kPa
C	4 kPa	40 kPa
D	25 kPa	250 kPa
E	100 kPa	1 MPa
F	200 kPa	3 MPa

La brida también impone un span mínimo

Igual que en el PS0C, el tamaño de la brida marca su propio mínimo. La regla de HIKMICRO es que el span mínimo real es el mayor de los dos, y el máximo es el menor entre el del cuerpo del transmisor y la presión nominal de la brida.

Tipo de brida y span mínimo del HIKMICRO PS0G
Tipo de brida	Diámetro nominal	Span mínimo
Enrasada	DN 50 / 2"	6 kPa
Enrasada	DN 80 / 3"	4 kPa
Enrasada	DN 100 / 4"	4 kPa
De extensión	DN 50 / 2"	6 kPa
De extensión	DN 80 / 3"	4 kPa
De extensión	DN 100 / 4"	4 kPa

La brida grande admite spans más pequeños: una membrana de 4" mueve más volumen de relleno que una de 2" y por eso resuelve mejor las presiones bajas. Si mides un tanque poco profundo, la brida no es un detalle de montaje — es lo que decide si la medición es posible.

Líquidos de relleno

Líquidos de relleno del HIKMICRO PS0G
Líquido	Densidad a 25 °C	Temperatura de trabajo
Aceite de silicona	960 kg/m³	−40…220 °C
Silicona de alta temperatura	980 kg/m³	−10…350 °C
Aceite vegetal	937 kg/m³	0…250 °C
Aceite fluorado	1.8 g/cm³	−40…150 °C

El aceite vegetal está ahí por una razón concreta: es el relleno que se pide cuando una fuga del sello no puede contaminar el producto, típico en alimentos y bebidas. La hoja técnica añade además una tabla de presión de trabajo mínima según la temperatura, para que el relleno no hierva; pídenosla si tu tanque trabaja caliente.

Materiales

Materiales del HIKMICRO PS0G
Cápsula de medición	Acero inoxidable 316L
Diafragma de la cápsula	Acero inoxidable 316L, Hastelloy C, tantalio, PFA o PTFE
Brida de proceso	Acero inoxidable 304 o 316L
Líquido de relleno	Silicona, silicona de alta temperatura, aceite vegetal o aceite fluorado
Caja del transmisor	Aleación de aluminio con recubrimiento de resina epoxi. Caja de acero inoxidable como opción
Sello de la caja	EPDM
Placa de características	Acero inoxidable 304

Dos datos que la hoja técnica no publica y que por tanto aquí no afirmamos: la precisión de referencia y la relación de rango. Es el mismo caso que en el PS0C. Si necesitas una tolerancia comprometida por escrito, pídenosla y la confirmamos con el fabricante antes de cotizar.

Cuándo elegir el PS0G

Es el modelo correcto cuando hay que saber cuánto queda en un tanque y el producto no perdona:

Nivel en tanques de producto viscoso Tanques cerrados o presurizados Lodos y suspensiones Líquidos corrosivos Procesos sanitarios sin puntos muertos Tanques donde no se puede introducir una sonda

Si lo que necesitas medir es presión de proceso y no nivel, el equipo es otro: el PS0C si el fluido exige sello, y el PS01 o el PS03 si el fluido es limpio y compatible con el acero inoxidable. Y si el tanque permite medir sin contacto desde arriba, revisa también la medición de nivel por radar.
