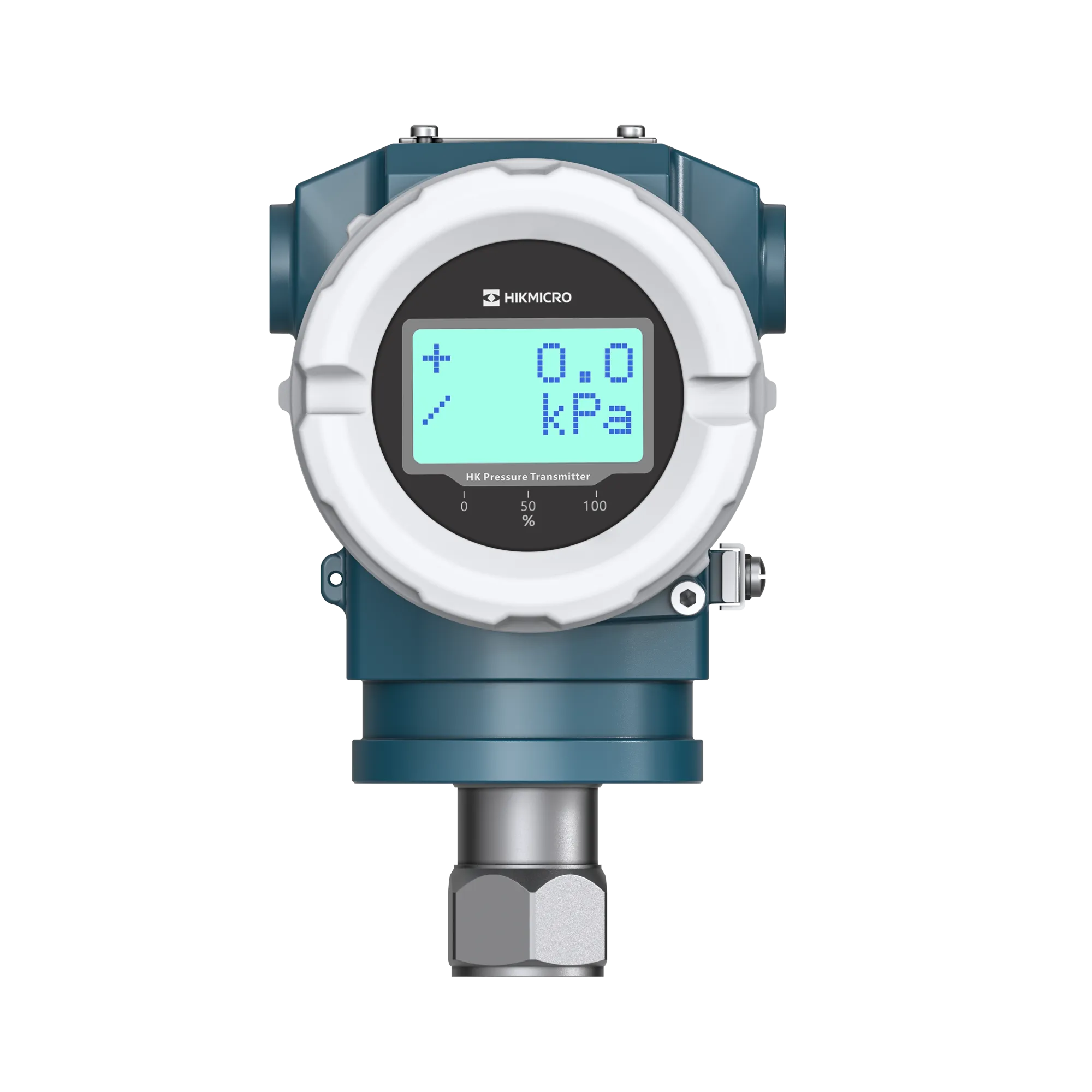

| Modelo | HIKMICRO PS01, de la serie PS0. La hoja técnica lo documenta junto al PS02, que es el mismo equipo en versión de presión absoluta |
|---|
| Tipo | Transmisor de presión manométrica (relativa) de alto rendimiento |
|---|
| Montaje | En línea: se instala directamente sobre la tubería |
|---|
| Qué mide | Presión, nivel y densidad de líquidos, gases y vapor |
|---|
| Principio de medición | Piezorresistivo: el sensor convierte la presión en una señal eléctrica medible |
|---|
| Elemento sensor | Silicio monocristalino |
|---|
| Rango de medición | De 0.6 kPa a 60 MPa, según el código de span (ver la tabla de abajo) |
|---|
| Relación de rango (TD) | Hasta 100:1 |
|---|
| Clases de precisión | Tres versiones. A: ±0.05 % con TD ≤ 10. B: ±0.075 % con TD ≤ 10. C: ±0.1 % con TD ≤ 10. Por encima de TD 10, la precisión se degrada de forma proporcional: ±(0.005 × TD) %, ±(0.0075 × TD) % y ±(0.01 × TD) % respectivamente |
|---|
| Estabilidad a largo plazo | ±0.15 % del límite superior de rango en 10 años |
|---|
| Efecto de la temperatura | Versión A, entre −25 y 65 °C: ±(0.075 × TD + 0.025) % del span. Con TD = 1, eso es ±0.04 % del span por cada 10 °C. Las versiones B y C duplican ese efecto |
|---|
| Efecto de la sobrepresión | ±0.05 % del span en la versión A; ±0.075 % en las versiones B y C |
|---|
| Efecto de la alimentación | ±0.001 % por cada 10 V, entre 12 y 36 V CC. El propio fabricante lo califica de despreciable |
|---|
| Efecto de la posición | Girarlo en el plano del diafragma no afecta. Inclinarlo hasta 90° provoca un desplazamiento de cero de hasta 0.4 kPa, corregible con el ajuste de cero |
|---|
| Salida analógica | Dos hilos, 4-20 mA con HART superpuesto. Salida lineal o con extracción de raíz cuadrada, seleccionable. Límites de señal: 3.9 mA mínimo y 20.5 mA máximo |
|---|
| Salida digital | Modbus RTU sobre RS-485, con alimentación de 24 V CC |
|---|
| Precisión con raíz cuadrada | 1.5 veces la precisión de referencia |
|---|
| Corriente de alarma | Seleccionable, solo en la versión 4-20 mA/HART: baja 3.6 mA, alta 21 mA, o retención del último valor válido. De fábrica viene en alarma alta |
|---|
| Alimentación | 24 V CC nominales. Máximo 36 V CC; mínimo 13.5 V CC con pantalla LCD retroiluminada o de baja temperatura. Carga admisible R ≤ (Us − 12 V)/23 mA |
|---|
| Carga para comunicación digital | 250…600 Ω |
|---|
| Tiempo de respuesta | Constante de amortiguación del amplificador 0.1 s; constante del sensor 0.1…1.6 s según span y relación de rango. Además, constante de tiempo ajustable de 0.1 a 60 s |
|---|
| Tiempo de calentamiento | Menos de 15 s |
|---|
| Temperatura ambiente | −40…85 °C. Con pantalla LCD, −20…65 °C |
|---|
| Temperatura de proceso | −50…85 °C. Con pantalla LCD, −25…85 °C |
|---|
| Humedad ambiente | 0…100 % HR |
|---|
| Presión de trabajo | Desde vacío hasta el máximo del rango |
|---|
| Grado de protección | IP66/67 |
|---|
| Conexión a proceso | Rosca interna 1/2 NPT, convertible a rosca externa 1/2 NPT, G1/2 o M20 × 1.5, e interfaz de vacío KF16 |
|---|
| Conexión eléctrica | Rosca interna M20 × 1.5 o 1/2 NPT, con prensaestopas de nylon M20 × 1.5 de serie. Bornera para conductores de 0.5 a 2.5 mm² |
|---|
| Peso | 1.6 kg, con caja de aluminio y sin pantalla LCD, soporte de montaje ni conexión a proceso |
|---|
| Modelo hermano | PS02, idéntico en montaje y en cuerpo pero de presión absoluta: mide contra el vacío en vez de contra la atmósfera, con spans hasta 3 MPa |
|---|
| Equivalente tradicional | PS03, mismas prestaciones montado sobre soporte y conectado por líneas de impulso |
|---|
