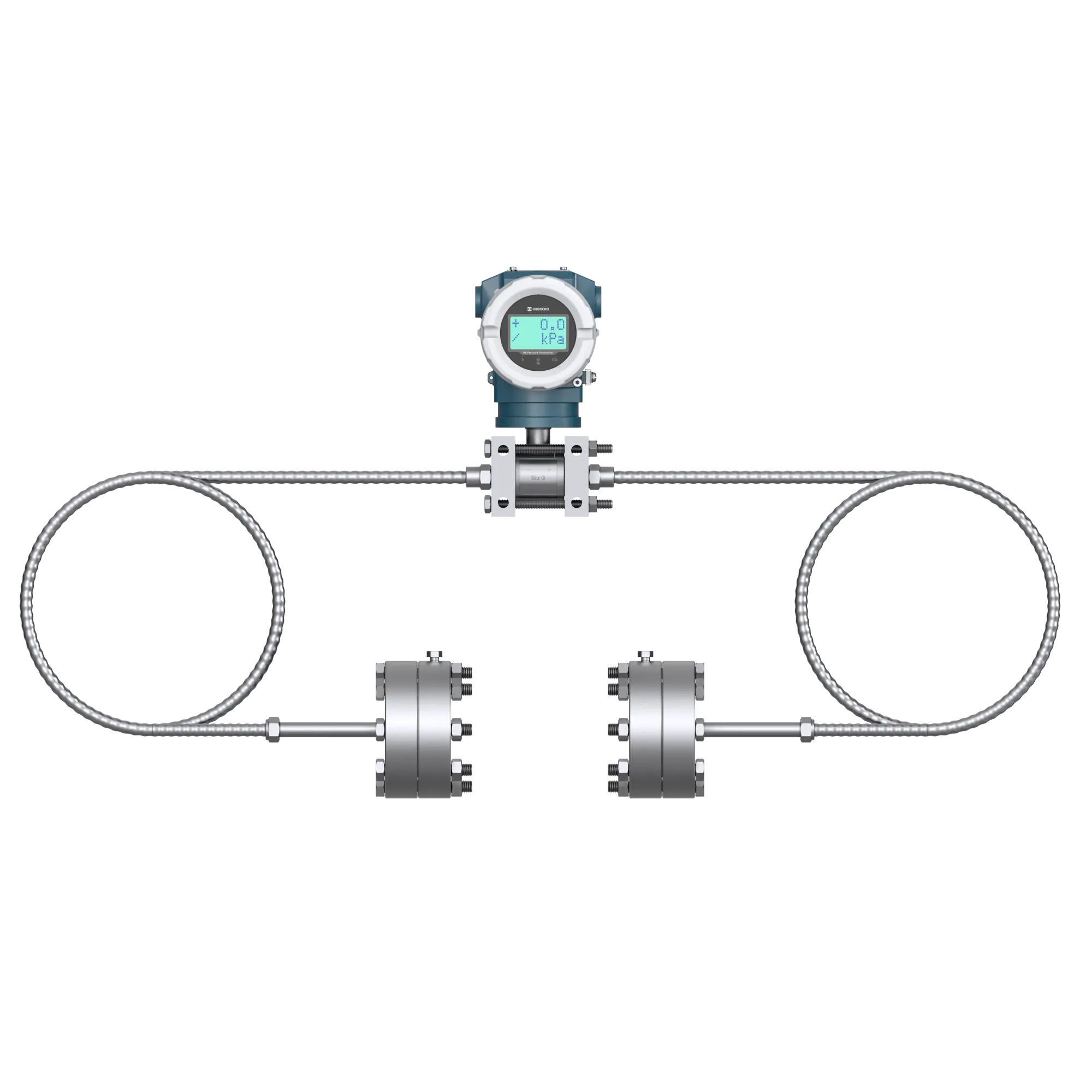

| Modelo | HIKMICRO PS0A y PS0B, de la serie PS0 |
|---|
| Tipo | Transmisor de presión diferencial con sello de diafragma |
|---|
| Aislamiento del proceso | El sello impide que el medio entre al conjunto sensor; la presión se transmite por un líquido de relleno a través del capilar |
|---|
| Qué mide | Presión de líquidos, gases y vapor |
|---|
| Configuración | Transmisión remota unilateral, de un capilar, o bilateral, de dos |
|---|
| Spans | De 1 kPa a 3 MPa, según el código (ver tabla abajo). La presión nominal la fija la brida |
|---|
| Límites de rango | Inferior −100 % y superior +100 % del límite superior de rango, ajustables de forma continua |
|---|
| Tiempo de respuesta | Constante de amortiguación del amplificador 0.1 s. Constante del sensor y la brida 0.2…6 s, según el span, la relación de rango, la longitud del capilar y la viscosidad del relleno. Además, constante ajustable de 0.1 a 60 s |
|---|
| Precisión con raíz cuadrada | 1.5 veces la precisión de referencia |
|---|
| Salida analógica | Dos hilos, 4-20 mA con HART superpuesto. Lineal o con extracción de raíz cuadrada. Límites de señal: 3.9 mA mínimo y 20.5 mA máximo |
|---|
| Salida digital | Modbus RTU sobre RS-485, con alimentación de 24 V CC |
|---|
| Corriente de alarma | Seleccionable, solo en 4-20 mA/HART: baja 3.6 mA, alta 21 mA, o retención del último valor válido. De fábrica, alarma alta |
|---|
| Alimentación | 24 V CC nominales. Máximo 36 V CC; mínimo 13.5 V CC con pantalla LCD retroiluminada o de baja temperatura. Carga admisible R ≤ (Us − 12 V)/23 mA |
|---|
| Carga para comunicación digital | 250…600 Ω |
|---|
| Temperatura ambiente | Máximo 85 °C; el mínimo depende del líquido de relleno. Con pantalla LCD, −20…65 °C |
|---|
| Temperatura de proceso | Máximo 85 °C; el mínimo depende del líquido de relleno |
|---|
| Humedad ambiente | 0…100 % HR |
|---|
| Choque y vibración | 50 g durante 11 ms; 2 g hasta 500 Hz |
|---|
| Presión de trabajo | Del transmisor, desde 3.5 kPa absolutos hasta su presión nominal. La presión de protección puede superar en 1.5 veces la nominal aplicada a ambos lados |
|---|
| Presión nominal de la brida | 150…600 psi según ANSI, o PN 1.6…10 MPa según DIN |
|---|
| Sobrecarga unidireccional | Del lado de baja, la presión nominal del cuerpo del transmisor; del lado de alta, la nominal de la brida. Puede aparecer una deriva de cero, corregible |
|---|
| Grado de protección | IP66/67 |
|---|
| Conexión a proceso, lado de alta | Brida conforme a norma ANSI o DIN |
|---|
| Conexión a proceso, lado de baja | Roscas internas NPT 1/4 y UNF 7/16" |
|---|
| Conexión eléctrica | Rosca interna M20 × 1.5 o 1/2 NPT, con prensaestopas de nylon M20 × 1.5 de serie. Bornera para conductores de 0.5 a 2.5 mm² |
|---|
| Instalación | Se fija por la brida en cualquier posición. Lo ideal es que el eje de la brida de proceso quede vertical: desviarse provoca un desplazamiento de cero corregible. La caja electrónica gira 360° y se fija con un tornillo |
|---|
| Peso, un capilar | DN 50/2" unos 7…10 kg; DN 80/3" unos 8…11 kg; DN 100/4" unos 9…12 kg |
|---|
| Peso, dos capilares | DN 50/2" unos 10…16.5 kg; DN 80/3" unos 12…18 kg; DN 100/4" unos 14…21 kg |
|---|
| Diferencial sin sello | PS00, para fluidos limpios: llega a spans de 0.1 kPa y ofrece chip de presión estática |
|---|
| Soporte | INGFRAMEX en México y LATAM |
|---|
