Presión absoluta que aguanta el golpe

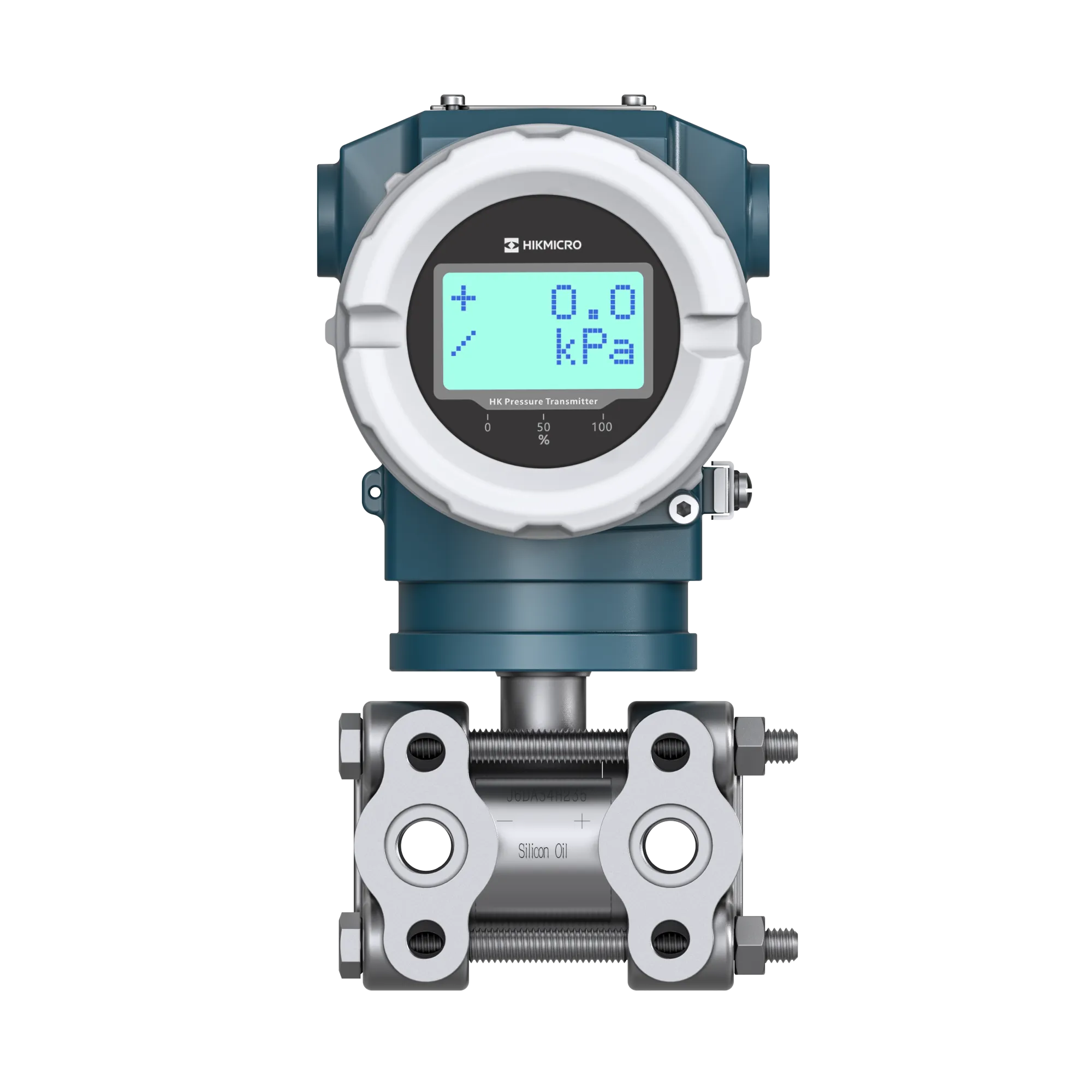

El HIKMICRO PS04 mide presión absoluta —contra el vacío, no contra la atmósfera— desde un montaje tradicional: va sobre soporte, separado de la toma, y se conecta por líneas de impulso. Frente a la versión en línea, eso permite intercalar un manifold de válvulas y, sobre todo, le da una tolerancia a sobrepresión muy superior: 16 MPa de serie en todos sus rangos, contra el 1, 4 y 15 MPa del PS02.
La presión absoluta baja vive en procesos de vacío, y un proceso de vacío tiene un modo de fallo muy concreto: se rompe el vacío de golpe. Alguien abre una válvula antes de tiempo, entra aire, o el sistema vuelve a atmosférica de un salto. En ese instante el transmisor, calibrado para leer decenas de kilopascales, recibe muchísimo más de lo que mide.
Ahí es donde el PS04 se separa de su equivalente en línea. Cruzando las dos hojas técnicas, la diferencia de tolerancia a sobrepresión es de otro orden:
| Span | Rango | PS02, en línea | PS04, tradicional |
|---|---|---|---|
| L | 0…40 kPa abs | 1 MPa | 16 MPa de serie, 40 bajo pedido |
| M | 0…250 kPa abs | 4 MPa | 16 MPa de serie, 40 bajo pedido |
| O | 0…3000 kPa abs | 15 MPa | 16 MPa de serie, 40 bajo pedido |
En el rango más bajo son dieciséis veces más, y hasta cuarenta si se especifica. Sumado a que el montaje tradicional admite un manifold de tres válvulas —con el que aislar el instrumento antes de romper el vacío— el resultado es un equipo que sobrevive a la operación real, no solo a la nominal.
Ojo con el «16/40»: el valor de fábrica es 16 MPa. Los 40 MPa existen pero hay que pedirlos expresamente en la orden, así que si tu proceso da transitorios fuertes conviene dejarlo por escrito al cotizar. Y si tu medición de vacío es estable y el instrumento puede ir sobre la tubería, el PS02 es más sencillo y más barato de instalar.
Datos de la hoja técnica del PS03/PS04 de HIKMICRO, «High Performance Traditional-mount Gauge/Absolute Pressure Transmitter».
| Modelo | HIKMICRO PS04, de la serie PS0. La hoja técnica lo documenta junto al PS03, que es el mismo equipo en versión manométrica |
|---|---|
| Tipo | Transmisor de presión absoluta de alto rendimiento |
| Referencia de medición | Vacío absoluto, no la presión atmosférica |
| Montaje | Tradicional: sobre soporte, separado de la toma de proceso, con conexión roscada o bridada y unión por líneas de impulso |
| Qué mide | Presión, nivel y densidad de líquidos, gases y vapor |
| Principio de medición | Piezorresistivo |
| Elemento sensor | Silicio monocristalino |
| Spans | De 10 kPa a 3 MPa, según el código L, M u O (ver tabla abajo) |
| Relación de rango (TD) | Hasta 100:1 |
| Clases de precisión | A: ±0.05 % con TD ≤ 10. B: ±0.075 %. C: ±0.1 %. Por encima de TD 10 la tolerancia crece de forma proporcional: ±(0.005 × TD) %, ±(0.0075 × TD) % y ±(0.01 × TD) % |
| Estabilidad a largo plazo | ±0.15 % del límite superior de rango en 10 años |
| Efecto de la temperatura | Versión A, entre −25 y 65 °C: ±(0.075 × TD + 0.025) % del span. Con TD = 1, ±0.04 % del span por cada 10 °C. Las versiones B y C duplican ese efecto |
| Efecto de la sobrepresión | ±0.05 % del span en la versión A; ±0.075 % en la B y la C |
| Efecto de la alimentación | ±0.001 % por cada 10 V, entre 12 y 36 V CC |
| Efecto de la posición | Girarlo en el plano del diafragma no afecta. Inclinarlo hasta 90° provoca un desplazamiento de cero de hasta 0.4 kPa, corregible con el ajuste de cero |
| Salida analógica | Dos hilos, 4-20 mA con HART superpuesto. Lineal o con extracción de raíz cuadrada. Límites de señal: 3.9 mA mínimo y 20.5 mA máximo |
| Salida digital | Modbus RTU sobre RS-485, con alimentación de 24 V CC |
| Precisión con raíz cuadrada | 1.5 veces la precisión de referencia |
| Corriente de alarma | Seleccionable, solo en 4-20 mA/HART: baja 3.6 mA, alta 21 mA, o retención del último valor válido. De fábrica, alarma alta |
| Alimentación | 24 V CC nominales. Máximo 36 V CC; mínimo 13.5 V CC con pantalla LCD retroiluminada o de baja temperatura. Carga admisible R ≤ (Us − 12 V)/23 mA |
| Carga para comunicación digital | 250…600 Ω |
| Tiempo de respuesta | Constante del amplificador 0.1 s; constante del sensor 0.1…1.6 s según span y relación de rango. Constante ajustable de 0.1 a 60 s |
| Tiempo de calentamiento | Menos de 15 s |
| Temperatura ambiente | −40…85 °C. Con pantalla LCD, −20…65 °C |
| Temperatura de proceso | −50…85 °C. Con pantalla LCD, −25…85 °C |
| Humedad ambiente | 0…100 % HR |
| Presión de trabajo | Desde vacío hasta el máximo del rango |
| Grado de protección | IP66/67 |
| Conexión a proceso | Roscas internas 1/4 NPT, 7/16 UNF y M10 — las medidas propias de una línea de impulso |
| Conexión eléctrica | Rosca interna M20 × 1.5 o 1/2 NPT, con prensaestopas de nylon M20 × 1.5 de serie. Bornera para conductores de 0.5 a 2.5 mm² |
| Peso | 3.3 kg, con caja de aluminio y sin pantalla LCD, soporte de montaje ni conexión a proceso |
| Versión manométrica | PS03, mismo cuerpo y montaje, referido a la atmósfera y con spans hasta 60 MPa |
| Versión en línea | PS02, absoluta como esta pero montada sobre la tubería, más ligera y con menos tolerancia a sobrepresión |
| Soporte | INGFRAMEX en México y LATAM |
La presión absoluta usa tres códigos: L, M y O. El máximo es 3 MPa, no los 60 MPa del PS03 manométrico.
| Código | Span ajustable | Rango | Sobrecarga | Clases |
|---|---|---|---|---|
| L | 10…40 kPa | 0…40 kPa | 16 MPa de serie; 40 MPa bajo pedido | Solo B y C |
| M | 10…250 kPa | 0…250 kPa | 16 MPa de serie; 40 MPa bajo pedido | A, B y C |
| O | 0…3000 kPa | 0…3000 kPa | 16 MPa de serie; 40 MPa bajo pedido | A, B y C |
Como en el PS02, el span L solo existe en las clases B y C: la versión A, la de ±0.05 %, no cubre el rango más bajo. Si necesitas la mejor exactitud por debajo de 40 kPa absolutos, ese equipo no está en el catálogo y hay que resolverlo de otra forma.
Idénticos a los del PS03: es el mismo cuerpo.
| Cápsula de medición | Acero inoxidable 316L |
|---|---|
| Diafragma de la cápsula | Acero inoxidable 316L o Hastelloy C |
| Brida y conexión a proceso | Acero inoxidable 316 |
| Tornillería | Acero inoxidable A2-70 o acero al carbono galvanizado grado 12.8 |
| Líquido de relleno | Aceite de silicona o aceite fluorado |
| Junta de la cápsula | Nitrilo (NBR), fluorocarbono (FKM) o PTFE |
| Caja del transmisor | Aleación de aluminio con recubrimiento de resina epoxi. Caja de acero inoxidable como opción |
| Sello de la caja | EPDM |
| Placa de características | Acero inoxidable 304 |
Es el modelo correcto cuando mides absoluta y el instrumento tiene que aguantar la operación real:
Para orientarte entre los cuatro de montaje directo: PS01 manométrica en línea, PS02 absoluta en línea, PS03 manométrica tradicional y este PS04, absoluta tradicional. Si además el fluido ataca al acero inoxidable, ninguno sirve: ahí van los de sello de diafragma, el PS0C para presión y el PS0G para nivel.
