HMP9, cinco milímetros de cabezal para no llegar tarde

Menos masa que calentar, antes se entera del cambio

Sonda HUMICAP compacta pensada para entornos que cambian deprisa, donde lo que manda es el tiempo de respuesta. Su rasgo es geométrico: un cabezal miniatura de 5 mm con baja masa térmica, que sigue el cambio antes que una sonda pesada. Mide de 0 a 100 %HR con ±0.8 %HR y de −40 a +120 °C con ±0.1 °C. Pesa 68 gramos, consume 5 mA y trae prensaestopas M10×1.5 incluido.

Habla con un especialista Ficha técnica del HMP9 (PDF)

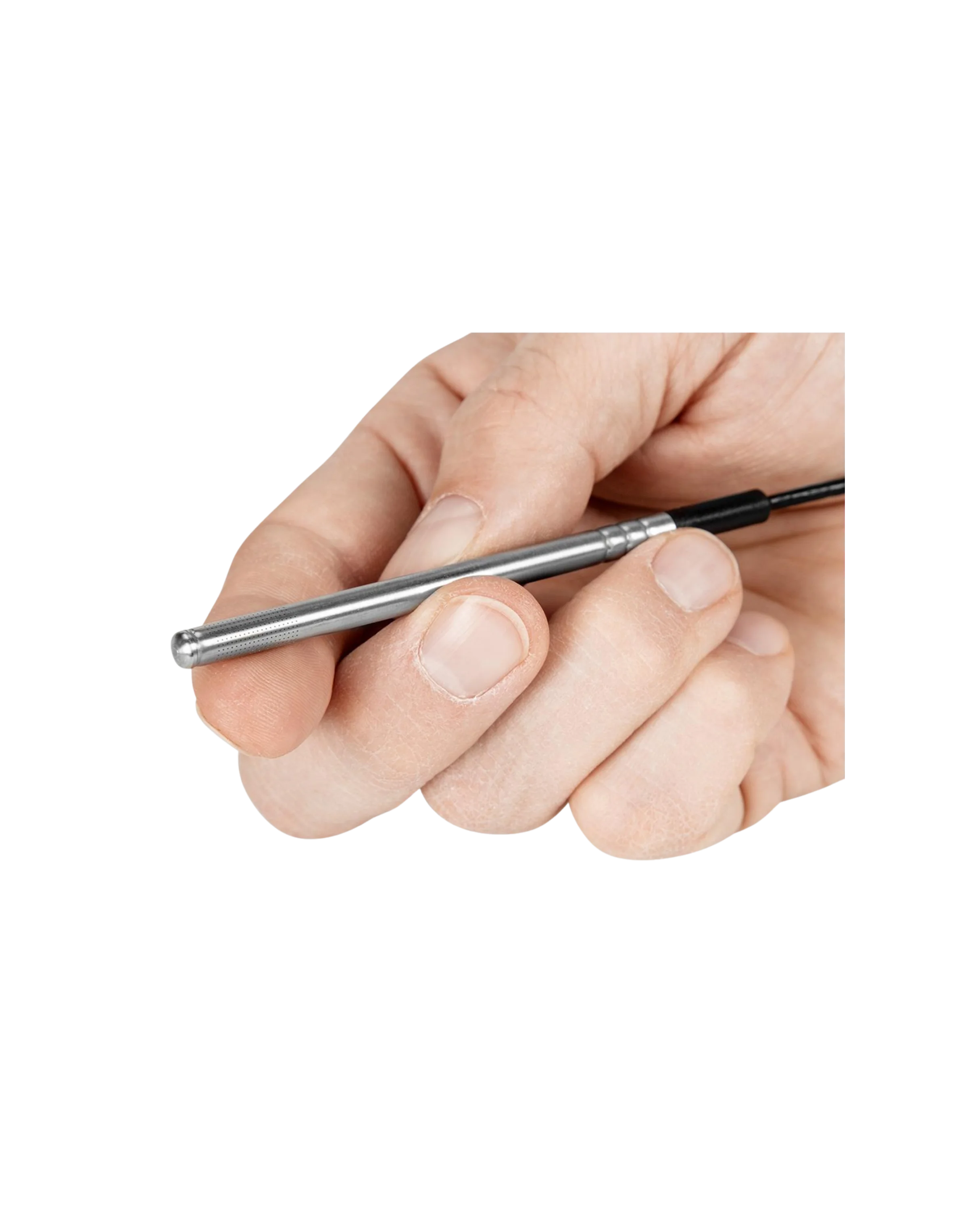

Sonda compacta de humedad y temperatura Vaisala HMP9, con su cabezal miniatura y cable
Cabezal
5 mm de diámetro
Exactitud
±0.8 %HR y ±0.1 °C
Peso
68 g
Consumo
5 mA

Por qué un cabezal pequeño mide mejor lo que cambia

Un sensor no lee el aire: lee su propio estado una vez que se ha equilibrado con el aire. Y equilibrarse cuesta tiempo, porque hay que calentar o enfriar la masa del cabezal. Cuanta más masa, más tarda, y durante ese retraso la lectura no corresponde a lo que está pasando.

El HMP9 ataca eso por donde se puede: reduciendo la masa. Su cabezal es de 5 milímetros de diámetro y de baja masa térmica, y aun así aloja un sensor HUMICAP con el desempeño de la casa. El fabricante lo demuestra en la propia hoja con una gráfica que compara su respuesta en temperatura contra la del HMP7, una sonda de proceso mucho más robusta: el HMP9 llega antes, y por bastante.

La contrapartida la dice el propio fabricante, y conviene tenerla clara: es la opción superior en aplicaciones donde no se necesitan las propiedades mecánicas ni los filtros reemplazables de las sondas más pesadas. Se gana velocidad y se pierde robustez. Si tu punto es duro —presión, aislamiento, químicos agresivos—, el modelo correcto es otro de la familia.

Dos límites que el fabricante marca por escrito

Son los que evitan una compra equivocada, así que van tal como los publica Vaisala:

Qué aguanta el HMP9 y qué no
SituaciónQué dice la hoja
Condensación ocasionalNo es problema, siempre que la sonda esté protegida de la exposición a agua líquida
Condensación continuaUsar el HMP7 con calentamiento de sonda en su lugar
ExterioresApta cuando está protegida de la lluvia

La segunda fila es el fabricante mandando al cliente a otro modelo, y merece la pena hacerle caso: si tu proceso condensa de forma continua, el HMP9 se va a mojar y la medida se va a perder. Para eso está el HMP7, que calienta la sonda por encima del punto de rocío justamente para que el agua no llegue a depositarse. Y para intemperie, la hoja lista pantalla de radiación solar DTR502B con su soporte de cabezal, que además de la lluvia resuelve el sol directo.

Cuidado: el HMP9 no juega en la liga de las HMP3 a HMP8

Comparte nombre de familia y exactitud con las sondas de proceso, pero está construido para otro nivel de servicio. Vale la pena verlo junto, porque es el error de especificación más fácil de esta serie:

HMP9 frente a las sondas de proceso de acero inoxidable
 HMP9HMP3 / 4 / 5 / 7 / 8
CuerpoPBT (plástico)Acero inoxidable AISI 316L
ProtecciónIP65IP66
Temperatura de cabeza−40 a +120 °C−70 a +180 °C
Temperatura de cuerpo−40 a +60 °C−40 a +80 °C
SensorHUMICAP IHUMICAP R2, R2C o 180VC
Aprobación DNV GLNoSí (TAA00002YT)
Vacío / presiónNo especificadoSegún modelo: hasta 100 bar y vacío
Peso68 gDe 302 a 612 g
Su ventajaVelocidad y tamañoRobustez, presión, temperatura y certificación

En una frase: el HMP9 es la sonda rápida y pequeña; las otras cinco son las sondas duras. Si tu problema es la presión, el aislamiento, la condensación, el desgaste del sensor o sacarla sin parar la línea, cada uno tiene su modelo. Si tu problema es que el ambiente cambia más rápido de lo que tu sensor actual es capaz de seguir, este.

Características técnicas

Datos de la hoja técnica del HMP9 de Vaisala.

Vaisala HMP9 — especificaciones
Sensor de humedadHUMICAP I
CabezalMiniatura, de 5 mm de diámetro y baja masa térmica
Rango de humedad0 a 100 %HR
Exactitud de humedad±0.8 %HR de 0 a 90 %HR, a +23 °C
Incertidumbre de calibración de fábrica±0.7 %HR de 0 a 40 %HR; ±1 %HR de 40 a 95 %HR
Tiempo de respuesta, humedad15 s (T63), en aire quieto
Rango de temperatura−40 a +120 °C
Exactitud de temperatura±0.1 °C, con incertidumbre de calibración de ±0.1 °C a +23 °C
Tiempo de respuesta, temperatura70 s (T63), en aire quieto
Purga de sensorCalentamiento del sensor para eliminar contaminantes químicos, manual o programada a intervalos
Ambiente de la cabeza de sonda−40 a +120 °C
Ambiente del cuerpo de sonda−40 a +60 °C
Temperatura de almacenamiento−40 a +60 °C
Uso en exterioresApta cuando está protegida de la lluvia
Medio de mediciónAire, nitrógeno, hidrógeno, argón, helio y oxígeno. Consultar a Vaisala si hay otros químicos presentes
Grado de protecciónIP65 en el cuerpo de la sonda
Salida digitalRS-485 sin aislamiento, protocolo Modbus RTU. Por defecto 19200 bps, N, 8, 2
Parámetros de salidaDieciocho: humedad relativa y relativa respecto a hielo, humedad absoluta y absoluta a NTP, punto de rocío, punto de rocío/escarcha, ambos también a 1 atm, diferencia de punto de rocío, temperatura, bulbo húmedo, entalpía, razón de mezcla, concentración de agua en ppmv y en volumen, fracción másica en ppmw, y presión de vapor de agua y de saturación
Alimentación15 a 30 V CC
Consumo5 mA típico, 400 mA máximo durante la purga
ConectorM12 de 5 pines, macho, codificación A
Longitud de cable2 m
MaterialesPunta de acero inoxidable AISI 316L; cuerpo de PBT; sobremoldeados de cable en FEP
Peso68 g
MontajePrensaestopas M10×1.5 incluido para montar el cabezal
CalibraciónCertificado trazable de seis puntos en humedad y uno en temperatura
CumplimientoDirectivas EMC 2014/30/UE y RoHS. EN 61326-1, entorno industrial
MarcadoCE, China RoHS y RCM
AccesoriosAdaptador de calibración para HMK15 (ASM213801), kit de instalación en ducto (ASM214055), pantalla de radiación solar DTR502B con soporte de cabezal (215130) y adaptador USB de Indigo (USB2)

Un dato que la separa del resto de la familia y que en instalaciones alimentadas por batería puede decidir: consume 5 mA típicos, la mitad que las sondas de proceso. Y lo que se agradece en el montaje: el prensaestopas M10×1.5 viene incluido, así que el cabezal se fija a la pared de la cámara sin pedir nada aparte.

Dónde su tamaño es la solución

Donde no cabe otra cosa

Un cabezal de 5 mm entra donde no entra una sonda de proceso: dentro de un equipo, en una cámara pequeña, en un conducto estrecho, junto a una pieza. Y con 68 gramos, no necesita soporte estructural: el prensaestopas M10×1.5 que viene incluido lo sujeta.

Donde el proceso cambia rápido

Es el caso que la hoja pone primero: entornos que cambian con rapidez. Si tu control tiene que reaccionar a una transición —una puerta que se abre, una carga que entra, una rampa que arranca—, un sensor lento te da la lectura cuando ya pasó. Los 15 segundos en humedad del HMP9, con ese cabezal, son de lo más rápido que hay con esta exactitud.

Y se verifica como el resto de la familia

Funciona sola como transmisor Modbus RTU sobre RS-485, o conectada a un transmisor Indigo. Para campo, el Indigo80; desde PC, el software Insight. Y tiene adaptador propio para el calibrador HMK15 (ASM213801), además de un kit de instalación en ducto específico (ASM214055).

Sobre la purga, que también la tiene: en ambientes con químicos o agentes de limpieza, calienta el elemento para expulsar lo que se le adhiera, a mano o a intervalos programados. Es lo que sostiene la exactitud entre calibraciones. Durante la purga el consumo sube de 5 mA a un máximo de 400 mA: si vas a colgar varias del mismo bus, ese es el número que dimensiona la fuente.

¿Por qué elegir INGFRAMEX en México?

No solo entregamos el equipo. Somos tu equipo técnico en México.

Industrias donde se utiliza

Donde el espacio es poco, el cambio es rápido y la humedad hay que seguirla al momento:

Farmacéutica y GMP Salas Limpias HVAC Alimentos y Bebidas Meteorología Electrónica Automotriz Data Centers Agricultura Controlada Química

La familia completa, por problema: velocidad y tamaño, esta; extraerla en caliente, el HMP8; condensación, el HMP7; aislamiento, el HMP5; presión, el HMP4; sensor que se degrada, el HMP3; zona clasificada, las del HMT370EX. Todo en sondas HUMICAP.
