HMP3, la sonda cuyo sensor se cambia sin herramientas

Para los sitios donde recalibrar no basta

Sonda HUMICAP de propósito general para procesos industriales, con una idea de fondo: el elemento sensor y el filtro se sustituyen en campo, sin herramientas. Está pensada para cabinas de pintura y entornos donde el sensor se ensucia más rápido de lo que una calibración puede corregir. Es además la más exacta de la familia: ±0.8 %HR, con temperatura Pt100 de −40 a +120 °C y ±0.1 °C, en acero inoxidable 316L con IP66.

Habla con un especialista Ficha técnica del HMP3 (PDF)

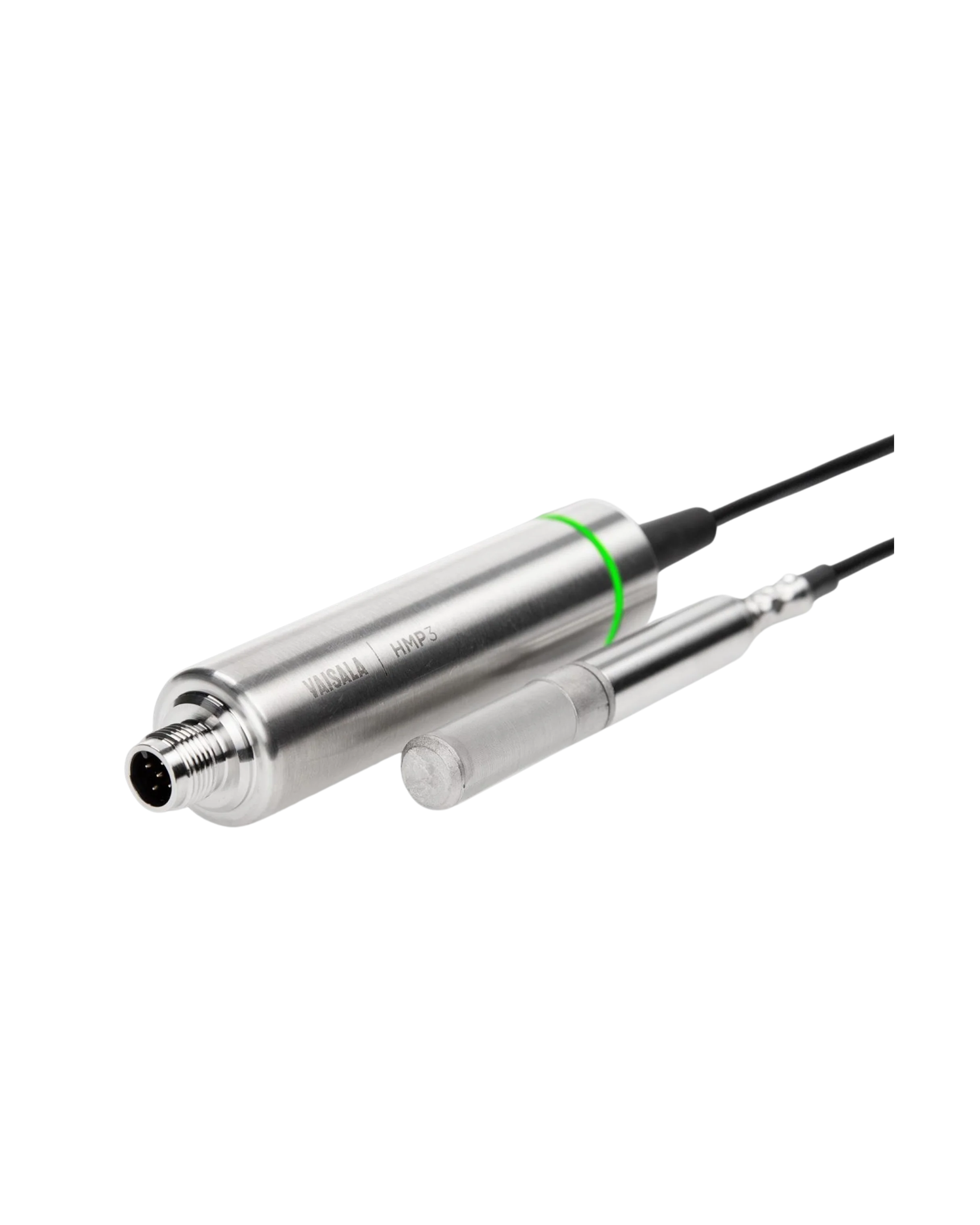

Sonda de humedad y temperatura Vaisala HMP3, de acero inoxidable, con su cabezal y su cuerpo
Exactitud
±0.8 %HR
Temperatura
−40 a +120 °C, ±0.1 °C
Sensor
Reemplazable
Protección
IP66, 316L

Hay sitios donde calibrar no arregla nada

Una sonda de humedad se calibra periódicamente porque deriva poco a poco. Pero hay entornos en los que el problema no es la deriva: es que el ambiente ataca al sensor. Vapores de disolvente, agentes de limpieza agresivos, partículas que se depositan. Ahí la lectura no se va despacio, se degrada, y ajustar el cero no la devuelve: hay que cambiar la pieza.

El HMP3 está construido para eso. La hoja del fabricante lo dice con el ejemplo más claro que hay —cabinas de pintura— y con la frase que lo resume: aplicaciones donde la recalibración periódica por sí sola no basta para mantener el desempeño de la sonda. Tanto el elemento HUMICAP R2 como el filtro son reemplazables en campo, sin herramientas.

Un matiz que la hoja marca y que conviene no saltarse: al sustituir el sensor HUMICAP R2 hay que calibrar y ajustar la medición de humedad. No es «se cambia y ya»: el elemento nuevo entra y se ajusta, con el software Insight o con un dispositivo de mano. Sigue siendo mucho más rápido que desmontar la sonda, pero conviene tenerlo en el procedimiento.

Tres sensores, y elegir uno cierra una puerta

Es la decisión de pedido más importante del HMP3, porque el sensor reemplazable en campo y la función de purga son excluyentes:

Las tres opciones de sensor del HMP3
SensorReemplazable en campoPurgaPara qué
HUMICAP R2SíNoEntornos donde el sensor se sustituye con frecuencia: cabinas de pintura
HUMICAP R2CNo, es compuestoSíAmbientes con químicos y agentes de limpieza, sin sustitución frecuente
HUMICAP 180VCNo, es compuestoSíLo mismo, y además resistente al H₂O₂. Su exactitud no está especificada por debajo de −20 °C

Cómo se decide. Si tu ambiente destruye el sensor y lo vas a cambiar cada cierto tiempo, el R2: pagas una pieza barata cada vez y la instalación no se para. Si tu ambiente ensucia el sensor pero no lo mata —limpieza química, desinfección— el R2C o el 180VC, porque la purga calienta el elemento y expulsa los químicos entre calibraciones, manual o a intervalos programados. Y si desinfectas con peróxido de hidrógeno, el 180VC es el único de los tres que lo aguanta.

Características técnicas

Datos de la hoja técnica del HMP3 de Vaisala.

Vaisala HMP3 — especificaciones
Opciones de sensorHUMICAP R2 (reemplazable en campo), HUMICAP R2C y HUMICAP 180VC (compuestos, con purga; el 180VC resistente a H₂O₂)
Rango de humedad0 a 100 %HR, con punto de rocío máximo de +95 °C
Exactitud de humedad±0.8 %HR de 0 a 90 %HR, a +23 °C
Incertidumbre de calibración de fábrica±0.5 %HR de 0 a 40 %HR; ±0.8 %HR de 40 a 95 %HR
Tiempo de respuesta, humedad15 s (T63)
Sensor de temperaturaPt100 RTD Clase F0.1, según IEC 60751
Rango de temperatura−40 a +120 °C
Exactitud de temperatura±0.1 °C, con incertidumbre de calibración de ±0.1 °C a +23 °C
Ambiente de la cabeza de sonda−40 a +120 °C, con humedad de hasta +100 °C de punto de rocío
Ambiente del cuerpo de sonda−40 a +80 °C
Temperatura de almacenamiento−40 a +80 °C
Uso en exterioresApta
Medio de mediciónAire, nitrógeno, hidrógeno, argón, helio y oxígeno. Consultar a Vaisala si hay otros químicos presentes, y atender las normas de seguridad con gases inflamables
Grado de protecciónIP66 en el cuerpo de la sonda
Salida digitalRS-485 sin aislamiento, protocolo Modbus RTU
Parámetros de salidaDieciocho: humedad relativa y relativa respecto a hielo, humedad absoluta y absoluta a NTP, punto de rocío, punto de rocío/escarcha, ambos también a 1 atm, diferencia de punto de rocío, temperatura, bulbo húmedo, entalpía, razón de mezcla, concentración de agua en ppmv y en volumen, fracción másica en ppmw, y presión de vapor de agua y de saturación
Alimentación15 a 30 V CC
Consumo10 mA típico, 500 mA máximo durante la purga
ConectorM12 de 5 pines, macho, codificación A
Longitud de cable0.15, 2, 5 o 10 m
MaterialesSonda y cuerpo de acero inoxidable AISI 316L; forro de cable en FEP
Peso302 g con cable de 2 m
Aprobación de tipoDNV GL, certificado n.º TAA00002YT
CumplimientoDirectivas EMC 2014/30/UE y RoHS. EN 61326-1, entorno industrial
MarcadoCE, China RoHS y RCM
AccesoriosKit de instalación en ducto (210697), pantalla de radiación solar DTR502B, prensaestopas M20×1.5 con sello partido (HMP247CG), soporte magnético para cabezales de 12 mm (ASM213382SP, no apto para temperaturas extremas) y adaptador USB de Indigo (USB2)

Dos límites que deciden dónde puede ir montada. La cabeza llega a +120 °C, pero el cuerpo se queda en +80 °C, y es el cuerpo el que fija la instalación: la cabeza puede entrar en la zona caliente mientras el cuerpo se queda fuera. Y aunque es apta para exteriores con IP66, para intemperie con sol directo hay pantalla de radiación DTR502B en la lista de accesorios — sin ella, lo que mides es el sol, no el aire.

Y la tercera decisión: el filtro

El filtro no es un accesorio menor en esta sonda: es lo que decide si mides rápido o si el sensor sobrevive. La hoja recomienda tres, y cada uno está pensado para algo distinto:

Los tres filtros recomendados para el HMP3
FiltroCuándo
Malla de acero inoxidable, 12 µmAplicaciones típicas, como unidades manejadoras de aire
Sinterizado de acero inoxidableDonde la máxima protección contra el polvo es lo esencial
Rejilla de plástico PPSDonde importa la mejor respuesta de humedad posible

Y la disyuntiva de siempre: cuanto más protege el filtro, más lento responde el sensor. El sinterizado blinda contra el polvo pero frena el intercambio de aire; la rejilla de PPS deja pasar el aire enseguida pero protege menos. Si tu proceso tiene transiciones rápidas de humedad que hay que capturar, la rejilla; si el aire arrastra partículas, el sinterizado. Y el filtro, como el sensor, se cambia en campo.

Cómo se conecta

Como el resto de sondas Indigo, el HMP3 funciona sola como transmisor Modbus RTU sobre RS-485, o enchufada a un transmisor Indigo que le añade pantalla, salidas analógicas y relés — con hasta 30 metros de cable entre sonda y transmisor. Para verificación, configuración y calibración en campo está el indicador portátil Indigo80, y desde una PC, el software Vaisala Insight.

¿Por qué elegir INGFRAMEX en México?

No solo entregamos el equipo. Somos tu equipo técnico en México.

Industrias donde se utiliza

Procesos industriales donde el ambiente castiga al sensor y la medida tiene que seguir siendo buena:

Automotriz Farmacéutica y GMP Salas Limpias HVAC Alimentos y Bebidas Meteorología Electrónica Data Centers Agricultura Controlada Química

Cómo se compara con sus hermanas de la familia: la HMP1 es la de ambiente interior que se enchufa al transmisor de pared; la HMP110 y el HMP113 son las compactas de integración; y el TMP1 mide solo temperatura con exactitud de laboratorio. El catálogo completo está en sondas HUMICAP.
