Con válvula de bola, entra y sale en caliente

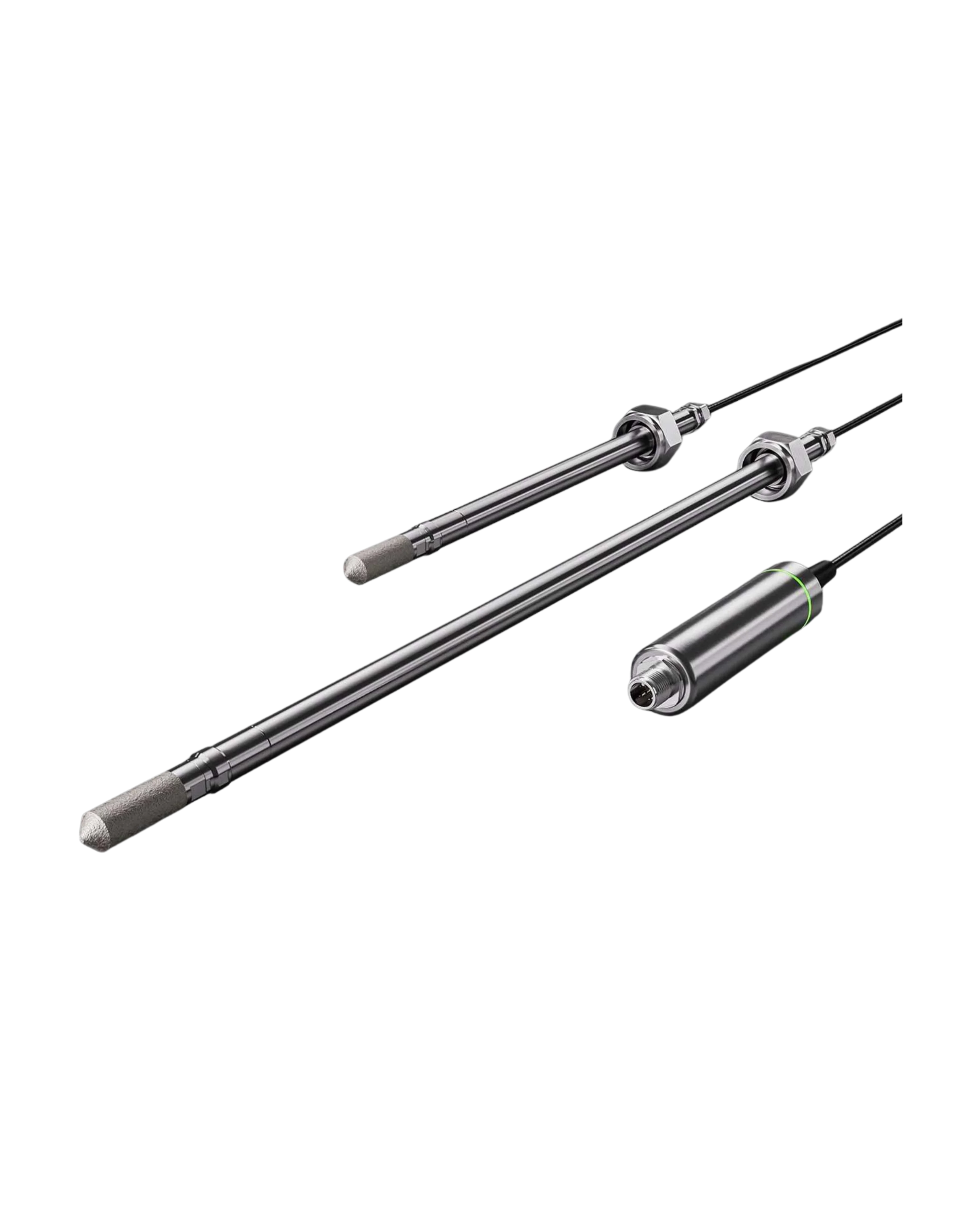

Sonda HUMICAP para procesos presurizados y de vacío —aire comprimido, secadores frigoríficos e industria a presión— hasta 40 bar. Con el kit opcional de válvula de bola se extrae e inserta sin despresurizar la tubería, y su profundidad de inserción se ajusta libremente. Dos longitudes de cabezal, 268 y 454 mm, con racores ISO y NPT de 1/2" incluidos.
En una línea de aire comprimido, retirar un instrumento significa normalmente despresurizar: cerrar, purgar, desmontar, volver a montar y volver a presurizar. Con una calibración anual y varios puntos de medición, eso es varias paradas al año.
El HMP8 está pensado para evitarlo. Con el kit de válvula de bola —ISO 1/2" con junta soldada— la sonda se puede extraer e insertar en caliente desde la tubería presurizada: se retira, se cierra la válvula, y la línea sigue trabajando mientras la sonda está en el banco de calibración.
La otra mitad del diseño: la profundidad de inserción no es fija. Se regula libremente dentro de un rango, que depende de la longitud del cabezal que hayas pedido:
| Cabezal | Profundidad de inserción ajustable | Peso con 2 m de cable | Certificado DNV GL |
|---|---|---|---|
| 268 mm | 41 a 199 mm | 512 g | Sí |
| 454 mm | 41 a 385 mm | 612 g | No |
Atención a la última columna, que es fácil pasar por alto y cara de descubrir tarde: la hoja de Vaisala aclara en nota al pie que el certificado DNV GL se aplica únicamente al modelo de 268 mm, no al de 454 mm. Si tu proyecto es naval o exige certificado de tipo, pedir la sonda larga deja ese punto sin certificar. Dinos si necesitas DNV GL antes de elegir la longitud.
Por qué importa poder ajustar la profundidad: en una tubería, la humedad no es igual en el centro que junto a la pared, y el punto óptimo depende del diámetro y del régimen de flujo. Con inserción fija, el punto de medición te viene dado; aquí se busca. Y en el ajuste hay que respetar los límites de la válvula, que son hasta +100 °C y hasta 40 bar absolutos.
El HMP4 y el HMP8 comparten título en el catálogo del fabricante —los dos son «para procesos presurizados y de vacío»— y ahí acaba el parecido. El HMP4 es para medir a presión; el HMP8 es para medir a presión y poder sacarlo. Así queda la familia completa:
| HMP8 | HMP7 | HMP5 | HMP4 | HMP3 | |
|---|---|---|---|---|---|
| Su problema | Sacarla en caliente | La condensación | El aislamiento | La presión alta | El mantenimiento |
| Presión | 40 bar, y vacío | 10 bar, y vacío | No especificada | 100 bar, y vacío | No especificada |
| Instalación | Válvula de bola, profundidad ajustable | Fija | 250 mm, brida | Racor incluido | Según accesorio |
| Sensores | R2 y R2C | R2, R2C y 180VC | R2 y R2C | R2 y R2C | R2, R2C y 180VC |
| Alimentación | 15-30 V CC | 18-30 V CC | 15-30 V CC | 15-30 V CC | 15-30 V CC |
Cómo se decide entre los dos de presión: si tu línea pasa de 40 bar, no hay elección, es el HMP4 —llega a 100—. Por debajo de eso, la pregunta es cuántas veces al año vas a tener que sacar la sonda: si la calibras con regularidad o el punto se ensucia, el HMP8 con su válvula de bola se paga solo en paradas evitadas. Y si tu problema no es la presión sino la condensación, el aislamiento o el desgaste del sensor, cada uno tiene el suyo.
Datos de la hoja técnica del HMP8 de Vaisala.
| Opciones de sensor | HUMICAP R2 o HUMICAP R2C, este último con función de purga |
|---|---|
| Rango de humedad | 0 a 100 %HR, con punto de rocío máximo de +95 °C |
| Exactitud de humedad | ±0.8 %HR de 0 a 90 %HR, a +23 °C |
| Incertidumbre de calibración de fábrica | ±0.5 %HR de 0 a 40 %HR; ±0.8 %HR de 40 a 95 %HR |
| Tiempo de respuesta, humedad | 15 s (T63) |
| Sensor de temperatura | Pt100 RTD Clase F0.1, según IEC 60751 |
| Rango de temperatura | −70 a +180 °C |
| Exactitud de temperatura | ±0.1 °C, con incertidumbre de calibración de ±0.1 °C a +23 °C |
| Presión de operación | Menor a 40 bar |
| Longitudes de cabezal | 268 mm y 454 mm |
| Profundidad de inserción | Ajustable: 41 a 199 mm en el de 268 mm; 41 a 385 mm en el de 454 mm |
| Válvula de bola (accesorio) | Kit ISO 1/2" con junta soldada (BALLVALVE-1). Permite extracción e inserción en caliente. Hasta +100 °C y hasta 40 bar absolutos |
| Racores de sonda | ISO 1/2" y NPT 1/2", ambos incluidos |
| Ambiente de la cabeza de sonda | −70 a +180 °C, con humedad de hasta +100 °C de punto de rocío |
| Ambiente del cuerpo de sonda | −40 a +80 °C |
| Temperatura de almacenamiento | −40 a +80 °C |
| Uso en exteriores | Apta |
| Medio de medición | Aire, nitrógeno, hidrógeno, argón, helio, oxígeno y vacío. Consultar a Vaisala si hay otros químicos presentes |
| Grado de protección | IP66 en el cuerpo de la sonda |
| Salida digital | RS-485 sin aislamiento, protocolo Modbus RTU |
| Parámetros de salida | Dieciocho: humedad relativa y relativa respecto a hielo, humedad absoluta y absoluta a NTP, punto de rocío, punto de rocío/escarcha, ambos también a 1 atm, depresión del punto de rocío, temperatura, bulbo húmedo, entalpía, razón de mezcla, concentración de agua en ppmv y en volumen, fracción másica en ppmw, y presión de vapor de agua y de saturación |
| Alimentación | 15 a 30 V CC |
| Consumo | 10 mA típico, 500 mA máximo durante la purga |
| Conector | M12 de 5 pines, macho, codificación A |
| Longitud de cable | 2 m o 10 m |
| Materiales | Sonda y cuerpo de acero inoxidable AISI 316L; forro de cable en FEP |
| Peso | 512 g el de 268 mm; 612 g el de 454 mm, con cable de 2 m |
| Calibración | Certificado trazable de seis puntos en humedad y uno en temperatura |
| Aprobación de tipo | DNV GL, certificado n.º TAA00002YT. Aplica solo al modelo de 268 mm, no al de 454 mm |
| Cumplimiento | Directivas EMC 2014/30/UE y RoHS. EN 61326-1, entorno industrial |
| Marcado | CE, China RoHS y RCM |
| Accesorios | Kit de válvula de bola (BALLVALVE-1), adaptador USB de Indigo (USB2), adaptador de calibración para HMK15 (211302SP) y maleta impermeable para Indigo80 con una sonda de la serie 8 (ASM215318) |
El detalle que decide la compra y que no está en las cifras grandes: los racores ISO 1/2" y NPT 1/2" vienen incluidos los dos. En una planta con mezcla de roscas —lo habitual en México— eso evita descubrir en el montaje que el racor que traía la sonda no es el de tu línea.
Es la aplicación de cabecera. La humedad del aire comprimido determina si va a haber condensación aguas abajo —en la herramienta, en el proceso, en el producto—, y se mide dentro de la línea, a la presión de trabajo. El HMP8 aguanta 40 bar, más que suficiente para la práctica totalidad de las redes industriales.
Un secador frigorífico funciona enfriando el aire para condensar el agua y drenarla. Su rendimiento se juzga por el punto de rocío que entrega, y ese dato hay que medirlo en continuo: si el secador se degrada, el aire vuelve a llevar agua y nadie se entera hasta que aparece en el punto de uso.
La misma lógica en cualquier línea a presión donde importe el contenido de agua. Y como la sonda admite vacío además de presión, cubre también cámaras y procesos que trabajan por debajo de la atmosférica.
Un accesorio pensado para el trabajo de campo: la maleta impermeable ASM215318, que lleva el indicador portátil Indigo80 junto a una sonda de la serie 8 con cable de hasta 2 metros. Si tu equipo hace rondas de verificación por varios puntos, ese es el formato de transporte.
