Hasta 100 bar, y también en vacío
Sonda HUMICAP pensada para procesos presurizados y de vacío: aguanta hasta 100 bar y viene con cuerpo de racor M22×1.5 o NPT 1/2" de serie. Su terreno son los sistemas de aire comprimido —marítimos, de aire respirable e industriales—, donde hacen falta a la vez exactitud y tolerancia química. Mide con ±0.8 %HR y ±0.1 °C, de −70 a +180 °C, en acero inoxidable 316 con IP66.
En un sistema de aire comprimido, lo que interesa saber es cuánta agua lleva el aire a la presión de trabajo. Y ahí hay una trampa: comprimir aire concentra su humedad. Un aire que a presión atmosférica está lejos de saturar puede estar condensando a 10 bar, porque al reducir el volumen el mismo vapor ocupa menos sitio. Por eso medir a la salida, ya expandido, no responde la pregunta que importa.

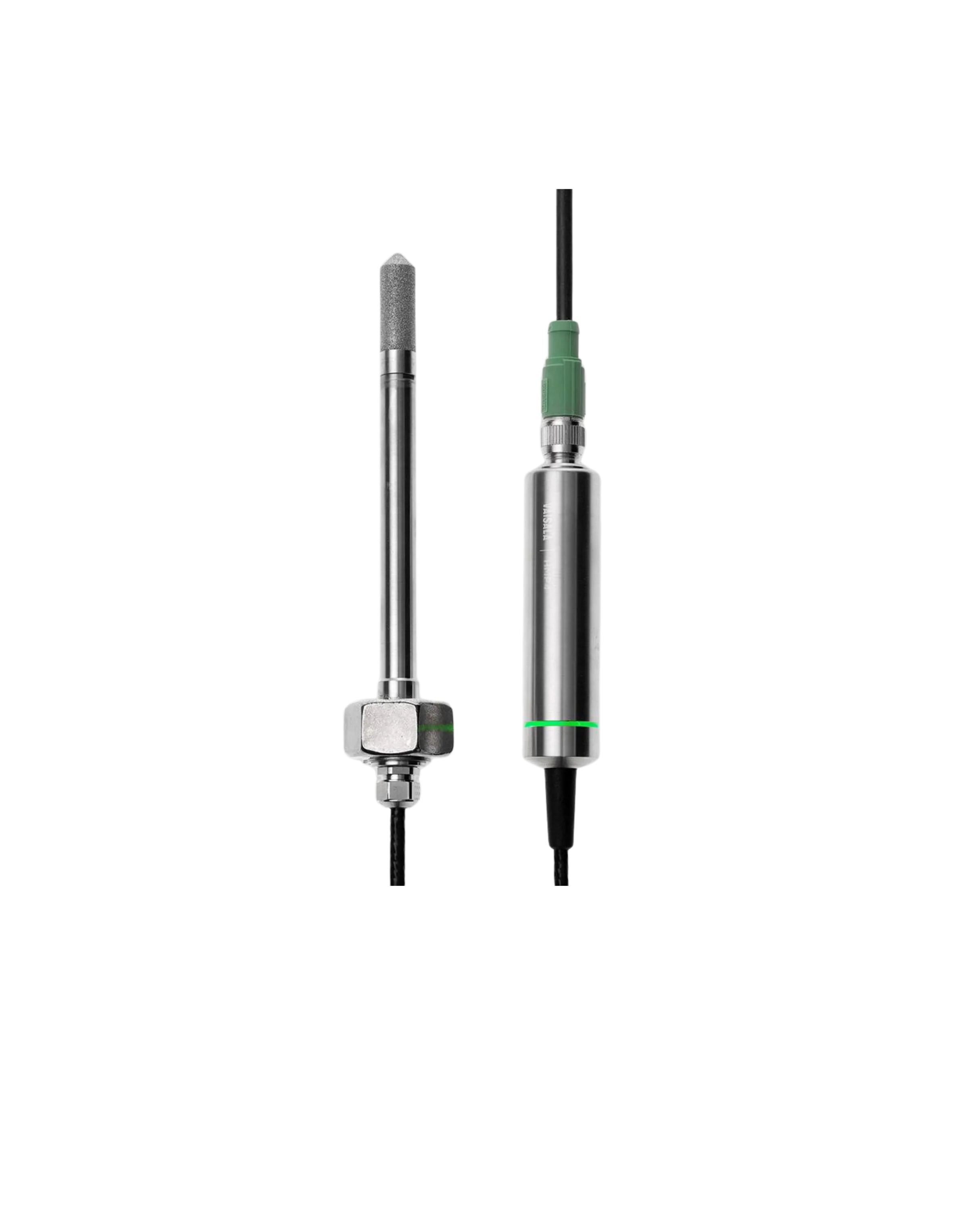

El HMP4 está construido para entrar en la línea: presión de operación de hasta 100 bar, cuerpo de racor M22×1.5 o NPT 1/2" incluido y cuerpo de acero inoxidable AISI 316. Y además de presión, la hoja lista el vacío entre los medios admitidos, lo que la hace válida también para cámaras de vacío.
Los tres escenarios que nombra el fabricante: aire comprimido en aplicaciones marítimas, aire respirable —donde la humedad es un parámetro de seguridad, no de proceso— y aplicaciones industriales en general. Y una condición que comparte con las demás sondas de proceso de la casa: sirve para aire, nitrógeno, hidrógeno, argón, helio y oxígeno; para cualquier otro químico, la hoja pide consultar a Vaisala, y recuerda atender las normas de seguridad con gases inflamables.
Son casi gemelas en lo que miden —misma exactitud, mismo Pt100, mismo rango de temperatura de cabeza— y por eso conviene saber en qué se separan de verdad:
| HMP4 | HMP3 | |
|---|---|---|
| Su problema | La presión | El mantenimiento |
| Presión de operación | Hasta 100 bar, y vacío | No especificada |
| Cuerpo de racor | Incluido: M22×1.5 o NPT 1/2" | Aparte, según accesorio |
| Sensor reemplazable en campo | No | Sí, sin herramientas (HUMICAP R2) |
| Opciones de sensor | HUMICAP R2 y R2C | HUMICAP R2, R2C y 180VC, resistente a H₂O₂ |
| Longitud de cable | 2 m | 0.15, 2, 5 o 10 m |
| Peso con 2 m de cable | 530 g | 302 g |
La regla, en una línea: si el problema es la presión, el HMP4; si el problema es que el ambiente destruye el sensor —cabinas de pintura, desinfección con peróxido— el HMP3, que se abre para cambiar el elemento y tiene además la versión resistente a H₂O₂. Ninguna es «mejor»: cubren cosas distintas.
Datos de la hoja técnica del HMP4 de Vaisala.
| Opciones de sensor | HUMICAP R2 o HUMICAP R2C, este último con función de purga |
|---|---|
| Rango de humedad | 0 a 100 %HR, con punto de rocío máximo de +95 °C |
| Exactitud de humedad | ±0.8 %HR de 0 a 90 %HR, a +23 °C |
| Incertidumbre de calibración de fábrica | ±0.5 %HR de 0 a 40 %HR; ±0.8 %HR de 40 a 95 %HR |
| Tiempo de respuesta, humedad | 15 s (T63) |
| Sensor de temperatura | Pt100 RTD Clase F0.1, según IEC 60751 |
| Rango de temperatura | −70 a +180 °C |
| Exactitud de temperatura | ±0.1 °C, con incertidumbre de calibración de ±0.1 °C a +23 °C |
| Presión de operación | Menor a 100 bar |
| Ambiente de la cabeza de sonda | −70 a +180 °C, con humedad de hasta +100 °C de punto de rocío |
| Ambiente del cuerpo de sonda | −40 a +80 °C |
| Temperatura de almacenamiento | −40 a +80 °C |
| Uso en exteriores | Apta |
| Medio de medición | Aire, nitrógeno, hidrógeno, argón, helio, oxígeno y vacío. Consultar a Vaisala si hay otros químicos presentes |
| Grado de protección | IP66 en el cuerpo de la sonda |
| Salida digital | RS-485 sin aislamiento, protocolo Modbus RTU |
| Parámetros de salida | Dieciocho: humedad relativa y relativa respecto a hielo, humedad absoluta y absoluta a NTP, punto de rocío, punto de rocío/escarcha, ambos también a 1 atm, diferencia de punto de rocío, temperatura, bulbo húmedo, entalpía, razón de mezcla, concentración de agua en ppmv y en volumen, fracción másica en ppmw, y presión de vapor de agua y de saturación |
| Alimentación | 15 a 30 V CC |
| Consumo | 10 mA típico, 500 mA máximo durante la purga |
| Conector | M12 de 5 pines, macho, codificación A |
| Cuerpo de racor | M22×1.5 o NPT 1/2" |
| Longitud de cable | 2 m |
| Materiales | Sonda y cuerpo de acero inoxidable AISI 316; forro de cable en FEP |
| Peso | 530 g con cable de 2 m |
| Calibración | Certificado trazable de seis puntos en humedad y uno en temperatura |
| Aprobación de tipo | DNV GL, certificado n.º TAA00002YT |
| Cumplimiento | Directivas EMC 2014/30/UE y RoHS. EN 61326-1, entorno industrial |
| Marcado | CE, China RoHS y RCM |
| Accesorios | Adaptador USB de Indigo (USB2) y adaptador de calibración para HMK15 (211302SP) |
El límite que decide el montaje: la cabeza aguanta +180 °C, pero el cuerpo se queda en +80 °C. En una línea de aire comprimido eso normalmente no estorba —el aire a la salida del compresor se enfría antes—, pero si vas a medir cerca de una etapa caliente, la cabeza puede entrar donde el cuerpo no. Dinos la temperatura real del punto y la presión de trabajo, y verificamos la combinación antes de cotizar.
El HMP4 se pide con sensor HUMICAP R2 o con HUMICAP R2C, y solo el segundo permite la purga: calentar el elemento para expulsar los químicos que se le hayan adherido, a mano o a intervalos programados. En un sistema de aire comprimido con aceite arrastrado o con agentes de limpieza en el ambiente, es lo que mantiene la exactitud entre calibraciones en vez de irse antes de tiempo.
La contrapartida es eléctrica y hay que preverla: durante la purga el consumo salta de 10 mA a un máximo de 500 mA. Si vas a colgar varias sondas del mismo bus, ese pico es el número que dimensiona la fuente.
Como el resto de sondas Indigo, el HMP4 funciona por sí solo como transmisor digital Modbus RTU sobre RS-485. Si necesitas pantalla, salidas analógicas o relés, se conecta a un transmisor Indigo, con hasta 30 metros de cable entre sonda y transmisor. Para verificación y ajuste en campo está el Indigo80, y desde una PC, el software Vaisala Insight.
Y un accesorio que merece mención porque resuelve la calibración: el adaptador para HMK15 (211302SP). El HMK15 es el calibrador de humedad por sales saturadas de Vaisala, y ese adaptador es lo que permite meter esta sonda en él. Si tu plan de calidad exige verificar la sonda contra puntos conocidos, esa pieza entra en el pedido.
No solo entregamos el equipo. Somos tu equipo técnico en México.
Donde hay aire comprimido, gas a presión o vacío, y la humedad es un parámetro de calidad o de seguridad:
Cómo se reparte la familia según el problema: presión, esta; sensor que se degrada, el HMP3; zona clasificada, las sondas HMP37x del HMT370EX; ambiente interior sobre Indigo, la HMP1; e integración OEM ligera, el HMP113. El catálogo completo está en sondas HUMICAP.
