HMP5, veinticinco centímetros para atravesar el aislamiento

Name: Vaisala HMP5 — sonda de humedad y temperatura para altas temperaturas
Brand: Vaisala

La punta dentro del horno; la electrónica, fuera

Sonda HUMICAP para altas temperaturas: hornos de panadería, secaderos de pasta y hornos de secado industrial. Mide de −70 a +180 °C con ±0.8 %HR y ±0.1 °C, en acero inoxidable 316L con IP66. Y su rasgo propio es geométrico: 250 mm de longitud, los justos para que la punta entre en la zona caliente a través del aislamiento mientras el cuerpo se queda fuera, donde puede sobrevivir.

Habla con un especialista Ficha técnica del HMP5 (PDF)

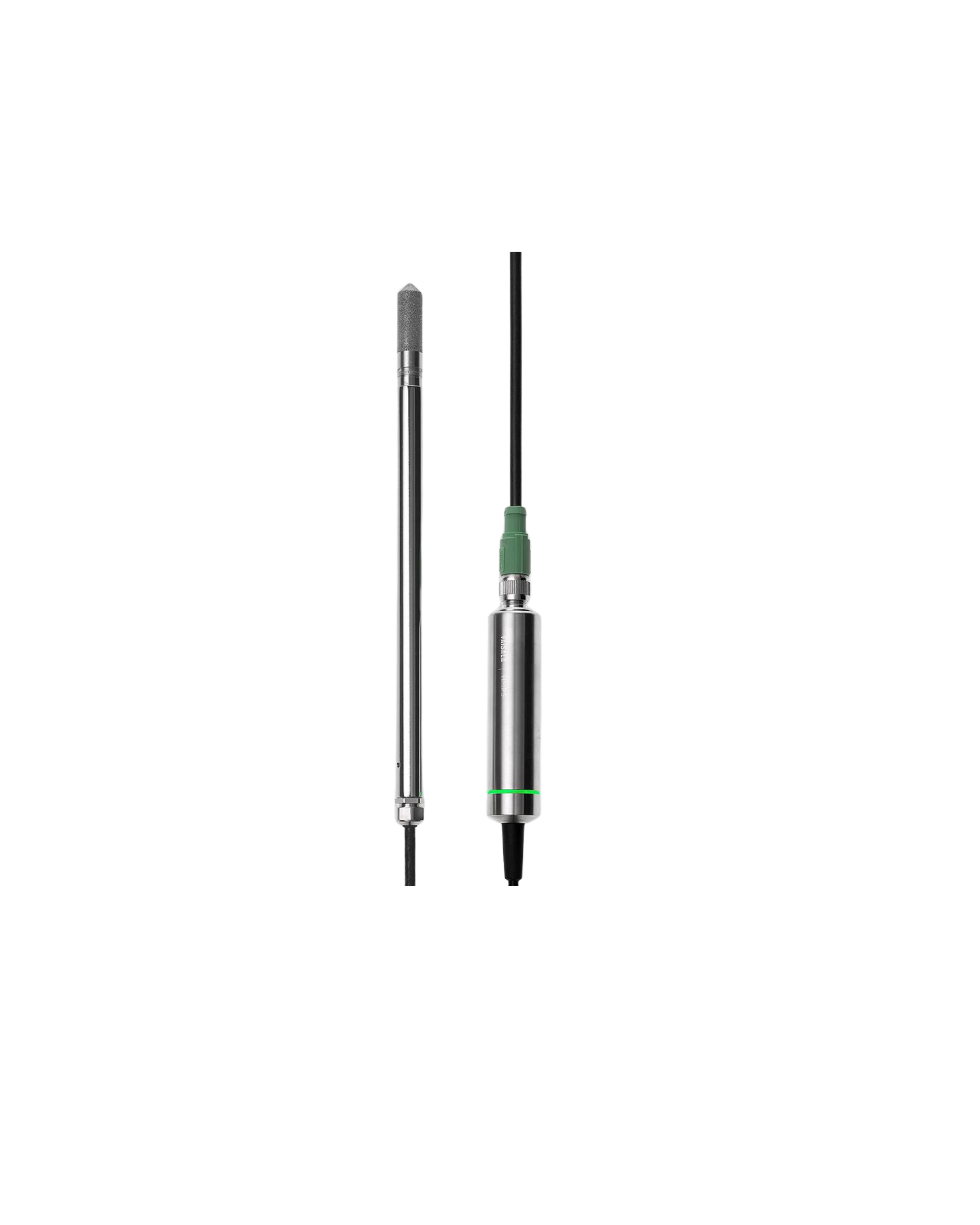

Sonda de humedad y temperatura Vaisala HMP5, de acero inoxidable y cuerpo alargado para alta temperatura

Por qué la longitud es la especificación importante

A primera vista, «250 mm» parece un dato de catálogo. En realidad es la razón de ser de este modelo, y se entiende al mirar dos cifras juntas:

Las dos mitades de la sonda no aguantan lo mismo
Parte	Temperatura admisible	Dónde va
Cabeza de sonda	−70 a +180 °C	Dentro del horno o del secadero
Cuerpo de sonda	−40 a +80 °C	Fuera, en el lado frío del aislamiento

El cuerpo lleva la electrónica y se cocinaría a la temperatura que la cabeza aguanta sin problema. Los 250 mm son exactamente la distancia que separa una cosa de la otra: la hoja del fabricante lo dice así —permiten la instalación en proceso a través del aislamiento—. La punta cruza la pared del horno y llega al aire que interesa medir; el cuerpo se queda al otro lado, a temperatura de sala.

Consecuencia práctica al especificar: lo que hay que medir no es solo la temperatura del proceso, sino el espesor del aislamiento y de la pared. Si tu horno tiene más de 250 mm de paso hasta la cámara, esta sonda no llega, y la solución es otra. Pásanos el corte de la pared y la temperatura de la cámara y lo verificamos. Para el montaje hay brida (210696) en la lista de accesorios.

HMP3, HMP4 y HMP5: la misma sonda, tres problemas

Las tres son la misma plataforma —mismo sensor, misma exactitud, mismo Pt100, mismo rango de temperatura, misma aprobación DNV GL— y no compiten entre sí. Se eligen por qué te está estorbando:

Las tres sondas de proceso de acero inoxidable
	HMP5	HMP4	HMP3
Su problema	El aislamiento	La presión	El mantenimiento
Su respuesta	Sonda de 250 mm para atravesarlo	Hasta 100 bar y vacío	Sensor y filtro reemplazables sin herramientas
Montaje	Brida (210696)	Cuerpo de racor incluido, M22×1.5 o NPT 1/2"	Kit de ducto, Swagelok, según caso
Opciones de sensor	R2 y R2C	R2 y R2C	R2, R2C y 180VC, resistente a H₂O₂
Cable	2 o 10 m	2 m	0.15, 2, 5 o 10 m
Peso con 2 m	436 g	530 g	302 g

En corto: si tu punto está al otro lado de una pared aislada, esta; si está dentro de una línea presurizada, el HMP4; y si lo que te mata es que el ambiente degrada el sensor, el HMP3. Ojo con una diferencia que no se ve en la tabla: esta hoja no especifica presión de operación. Si tu proceso de secado es además presurizado, el modelo correcto es el HMP4.

Características técnicas

Datos de la hoja técnica del HMP5 de Vaisala.

Vaisala HMP5 — especificaciones
Opciones de sensor	HUMICAP R2 o HUMICAP R2C, este último con función de purga
Rango de humedad	0 a 100 %HR, con punto de rocío máximo de +95 °C
Exactitud de humedad	±0.8 %HR de 0 a 90 %HR, a +23 °C
Incertidumbre de calibración de fábrica	±0.5 %HR de 0 a 40 %HR; ±0.8 %HR de 40 a 95 %HR
Tiempo de respuesta, humedad	15 s (T63)
Sensor de temperatura	Pt100 RTD Clase F0.1, según IEC 60751
Rango de temperatura	−70 a +180 °C
Exactitud de temperatura	±0.1 °C, con incertidumbre de calibración de ±0.1 °C a +23 °C
Longitud de sonda	250 mm, para instalación a través del aislamiento
Ambiente de la cabeza de sonda	−70 a +180 °C, con humedad de hasta +100 °C de punto de rocío
Ambiente del cuerpo de sonda	−40 a +80 °C
Temperatura de almacenamiento	−40 a +80 °C
Uso en exteriores	Apta
Grado de protección	IP66 en el cuerpo de la sonda
Salida digital	RS-485 sin aislamiento, protocolo Modbus RTU
Parámetros de salida	Dieciocho: humedad relativa y relativa respecto a hielo, humedad absoluta y absoluta a NTP, punto de rocío, punto de rocío/escarcha, ambos también a 1 atm, diferencia de punto de rocío, temperatura, bulbo húmedo, entalpía, razón de mezcla, concentración de agua en ppmv y en volumen, fracción másica en ppmw, y presión de vapor de agua y de saturación
Alimentación	15 a 30 V CC
Consumo	10 mA típico, 500 mA máximo durante la purga
Conector	M12 de 5 pines, macho, codificación A
Longitud de cable	2 m o 10 m
Materiales	Sonda y cuerpo de acero inoxidable AISI 316L; forro de cable en FEP
Peso	436 g con cable de 2 m
Calibración	Certificado trazable de seis puntos en humedad y uno en temperatura
Aprobación de tipo	DNV GL, certificado n.º TAA00002YT
Cumplimiento	Directivas EMC 2014/30/UE y RoHS. EN 61326-1, entorno industrial
Marcado	CE, China RoHS y RCM
Accesorios	Brida de montaje (210696), adaptador USB de Indigo (USB2) y adaptador de calibración para HMK15 (211302SP)

Sobre el cable, un detalle que en un horno se agradece: hay versión de 10 metros, además de la de 2. En una instalación de panadería o de secado, el transmisor rara vez puede quedarse junto al horno, y esos metros extra evitan tener que montar una caja intermedia. Y entre sonda y transmisor Indigo, el cable admite hasta 30 metros.

Los tres procesos que nombra el fabricante

Hornos de panadería

En el horneado, la humedad de la cámara no es un efecto secundario: decide la corteza. Vapor al principio para que la pieza crezca y la superficie quede brillante; ambiente seco al final para que endurezca. Medir esa humedad dentro de la cámara y en tiempo real es lo que convierte una receta en un proceso repetible, en vez de depender del ojo del panadero y del día que haga.

Secaderos de pasta

Aquí el problema es el contrario y es más caro equivocarse: secar demasiado rápido agrieta la pasta y la convierte en merma. El secado se hace en rampas de humedad y temperatura que duran horas, y cada punto de la curva tiene que cumplirse. La sonda no está para vigilar: está dentro del lazo que controla la rampa.

Hornos de secado industrial

Madera, cerámica, recubrimientos, granel. En todos, la humedad del aire de secado determina cuánta agua puede seguir arrastrando, y por tanto la velocidad del proceso y la energía que se gasta. Un aire que ya va cargado no seca, solo calienta.

Lo que tienen en común los tres, y por lo que este modelo existe: son cámaras aisladas y calientes en las que hay que meter un sensor sin cocer su electrónica. La punta entra, el cuerpo se queda fuera. Si además tu ambiente lleva químicos o agentes de limpieza, pide la versión con sensor R2C y su purga: calienta el elemento a intervalos para expulsar lo que se le adhiera, y así la exactitud aguanta hasta la siguiente calibración.

¿Por qué elegir INGFRAMEX en México?

No solo entregamos el equipo. Somos tu equipo técnico en México.

Consultoría de selección — te ayudamos a identificar el sensor correcto para ti.
Servicios de instalación — implementación física y puesta en marcha en planta.
Calibración — validación y trazabilidad técnica en el menor tiempo posible.
Soporte técnico — asistencia experta a una llamada y movilidad a tu planta.
Mantenimiento y actualización — programas proactivos para extender la vida útil de tus equipos.
Capacitación técnica — formación para que tu equipo domine la tecnología.
Gestión de proyectos — desde la ingeniería conceptual hasta la entrega final.

Industrias donde se utiliza

Donde se seca, se hornea o se cura, y la humedad de la cámara es una variable de control:

Alimentos y Bebidas Farmacéutica y GMP Salas Limpias HVAC Química Automotriz Electrónica Agroindustrial Energía Data Centers

La familia completa, repartida por problema: aislamiento, esta; presión, el HMP4; sensor que se degrada, el HMP3; zona clasificada, las sondas del HMT370EX; ambiente interior, la HMP1; e integración OEM, el HMP113. Todo en sondas HUMICAP.
