HMP370EX, sondas de humedad para zonas clasificadas

Name: Vaisala HMP370EX — sondas de humedad y temperatura intrínsecamente seguras
Brand: Vaisala

Hasta Zona 0, y la sonda se saca para calibrarla fuera

Las sondas intercambiables del transmisor intrínsecamente seguro HMT370EX: seis variantes para pared, espacios confinados, alta presión hasta 10 MPa, alta temperatura, alta humedad y tuberías presurizadas. Miden con ±0.8 %HR y ±0.1 °C de −70 a +180 °C, con marcado ATEX II 1 G Ex ia IIC T4 Ga. Y lo que más se agradece en planta: la sonda se desmonta y se calibra fuera del área peligrosa, sin retirar el transmisor.

Habla con un especialista Ficha técnica del HMT370EX (PDF)

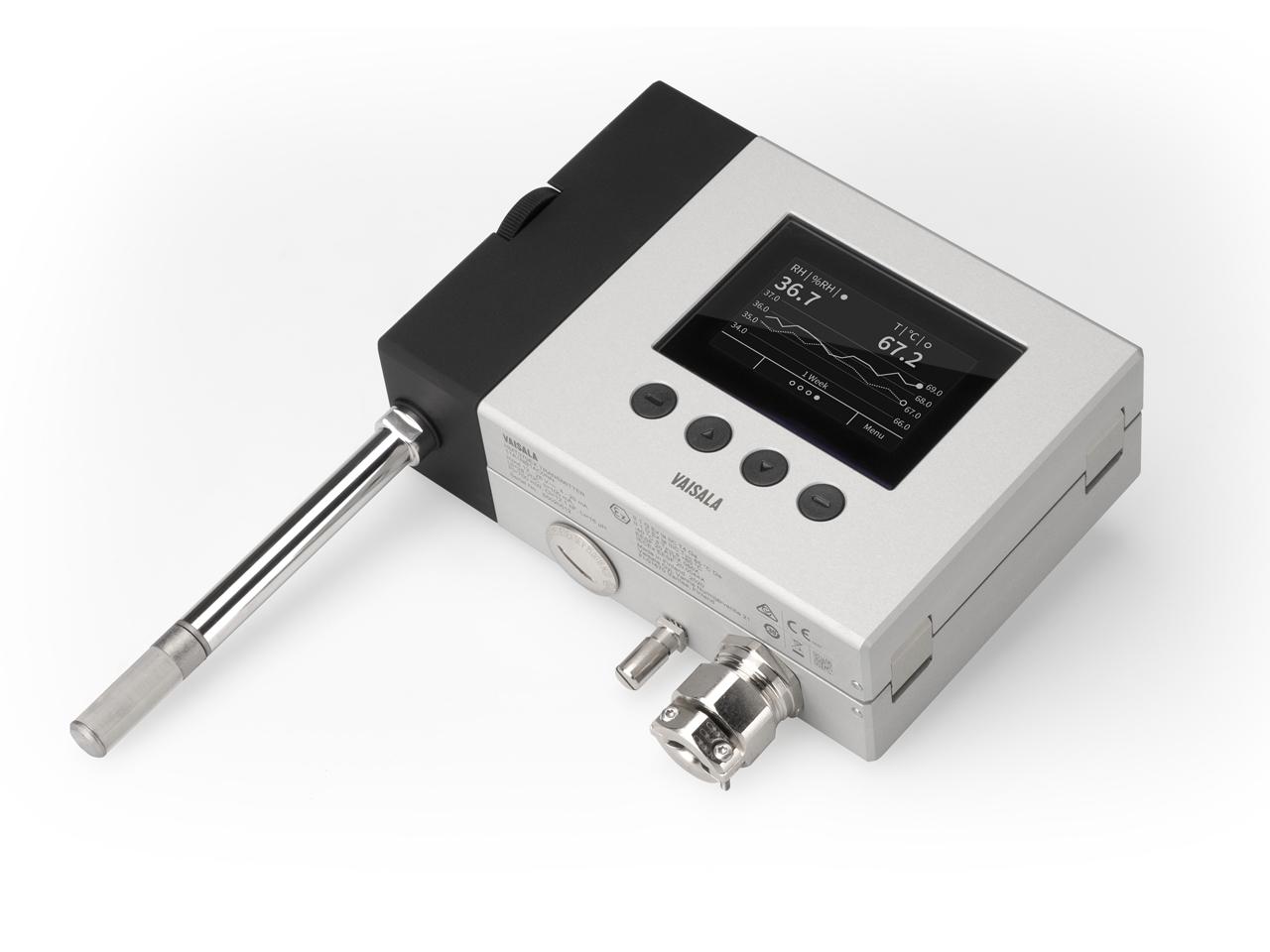

Transmisor intrínsecamente seguro Vaisala HMT370EX con su sonda acoplada y el display mostrando humedad y temperatura

Seis sondas, una por tipo de instalación

Todas comparten el sensor, la exactitud y la certificación. Lo que cambia es dónde y cómo se montan, y eso es lo que decide cuál pedir:

Las sondas intercambiables del HMT370EX
Sonda	Para qué	Temperatura	Presión	Ø sonda
HMP371	Montaje en pared	−40 a +60 °C	—	12 mm
HMP373	Espacios confinados	−70 a +180 °C	—	12 mm
HMP374	Espacios presurizados y cámaras de vacío	−70 a +180 °C	0 a 10 MPa	12 mm
HMP375	Alta temperatura	−70 a +180 °C	—	13.5 mm
HMP377	Alta humedad	−70 a +180 °C	0 a 1 MPa	12 mm
HMP378	Tuberías presurizadas	−70 a +180 °C	0 a 4 MPa	13.5 / 12 mm

Tres cosas que se leen mal de esta tabla si uno va deprisa. La primera: la HMP371 es la única que no llega a +180 °C — es la de pared, para ambiente, y se queda en +60 °C. La segunda: la HMP371 y la HMP373 también se piden en versión de solo temperatura, si en ese punto no necesitas humedad. Y la tercera: las de proceso llevan cable de 2, 5 o 10 metros, y la HMP378 se ofrece en dos longitudes de inserción, 262 y 448 mm.

Aparte quedan las variantes HMP378F y HMP378H, para medir humedad en aceite y en combustible JET A-1. Existen y son de esta misma serie, pero tienen hoja técnica propia que no acompaña a este documento; si tu aplicación es esa, pídenosla y te la pasamos antes de cotizar.

Con qué certificación entran en la zona

Las sondas trabajan sobre el transmisor HMT370EX, y es el conjunto el que está certificado. El marcado principal es ATEX II 1 G Ex ia IIC T4 Ga para gas y II 1 D Ex ia IIIC T200 85 °C Da para polvo, con seguridad intrínseca (Ex i) para operación en hasta Zona 0 y Zona 20. Hay además certificación IECEx, UKEX, FM para Estados Unidos y Canadá, NEPSI, KCs y CML de Japón.

La tabla completa región por región, con los números de certificado y los parámetros de seguridad del lazo (U_i, I_i, C_i, P_i, L_i) que necesita quien dimensione las barreras, está en la página del transmisor HMT370EX, junto con el resto de datos del equipo: salidas, alimentación, display, carcasa y grados de protección.

Características técnicas

Datos de la hoja técnica de la serie HMT370EX de Vaisala.

Vaisala HMT370EX y sondas HMP37x — especificaciones
Sensor de humedad	HUMICAP R2
Rango de humedad	0 a 100 %HR, con punto de rocío máximo de +95 °C
Exactitud de humedad	±0.8 %HR de 0 a 90 %HR, a +23 °C
Incertidumbre de calibración de fábrica	±0.5 %HR de 0 a 40 %HR; ±0.8 %HR de 40 a 95 %HR
Tiempo de respuesta, humedad	15 s (T63)
Sensor de temperatura	Pt1000 RTD Clase F0.1, según IEC 60751
Rango de temperatura	−70 a +180 °C, según la sonda. La HMP371 se limita a −40 a +60 °C
Exactitud de temperatura	±0.1 °C, con incertidumbre de calibración de ±0.1 °C a +23 °C
Otros parámetros	Punto de rocío y escarcha, humedad absoluta y absoluta a NTP, razón de mezcla, bulbo húmedo, concentración de agua, presión de vapor y de saturación, entalpía, diferencia de punto de rocío y fracción másica de agua
Humedad de la cabeza de sonda	Hasta +100 °C de punto de rocío
Temperatura de la electrónica	−40 a +60 °C; −20 a +60 °C con display
Temperatura de almacenamiento	−40 a +70 °C
Alimentación	12 a 28 V
Salidas analógicas	Dos, de 4-20 mA a dos hilos, conectadas a través de barreras de seguridad
Exactitud de las salidas analógicas	±0.0625 % del fondo de escala a +20 °C, con deriva de 0.005 % FS/°C
Display	LCD gráfico, o modelo sin display. El modelo sin display se recomienda para luz UV directa, exteriores y humedad alta
Puertos de servicio	Transmisor por cable USB 219690; sonda por cable USB2, hacia el software Vaisala Insight
Grado de protección	IP66 con la sonda conectada; IP54 con la sonda desmontada
Conexiones	Bornes de tornillo de 0.33 a 2.0 mm² (AWG 14-22). Prensaestopas M20×1.5; conduit NPT 1/2" y M16
Material y peso	Carcasa de aluminio EN AW-6082. Transmisor con LCD 1 500 g, sin display 1 520 g; sonda fija HMP371 320 g
Longitud de cable de sonda	2, 5 o 10 m en las sondas de proceso
Calibración	Trazable, con certificado incluido
Cumplimiento	Compatibilidad electromagnética EN 61326-1, entorno industrial
Marcado	CE, China RoHS y RCM, más las certificaciones Ex de la tabla anterior
Sustituye a	La serie HMT360

Dos avisos de instalación que la hoja marca. El primero: no montar el modelo con LCD donde le dé el sol directo — y para exteriores, UV o humedad alta, el fabricante recomienda directamente el modelo sin display. El segundo: el grado de protección cambia mientras haces mantenimiento. Con la sonda puesta el conjunto es IP66; con la sonda retirada, el transmisor queda en IP54. Es justo el momento en que conviene no tener agua cerca.

Lo que de verdad cambia la operación: calibrar fuera de la zona

El módulo de sonda se desmonta

En un área clasificada, cualquier intervención cuesta: permisos de trabajo, parada, personal habilitado. El HMT370EX está diseñado para que la sonda se separe del transmisor, de modo que se retira, se lleva fuera del área peligrosa y se calibra allí, sin desmontar el transmisor entero ni tocar el cableado. Al volver a montarla, la reconfiguración es mínima: los ajustes vigentes se restauran desde el transmisor.

Y el equipo entero va dentro, sin envolvente adicional

Por ser intrínsecamente seguro, el transmisor completo se instala directamente en el área peligrosa y aguanta la exposición continua a atmósferas con gases o polvos inflamables. La hoja lo dice sin rodeos: operar en gas o en polvo no requiere envolventes de protección adicionales. Eso elimina cajas antideflagrantes, purgas y el mantenimiento que arrastran.

Se configura en el propio equipo

La configuración de salidas y la calibración y ajuste de la medición se hacen en el display local. Y para más opciones, el transmisor se conecta al software Vaisala Insight por cable USB — sonda y cuerpo se pueden conectar juntos como una unidad o por separado, que es lo que permite trabajar la sonda sola en el taller.

Un apunte de continuidad para quien tenga parque instalado: la serie HMT370EX sustituye a la HMT360, que fue el equipo de referencia de Vaisala en zonas clasificadas durante muchos años. Si estás reponiendo HMT360, esta es la vía de actualización de la propia marca.

¿Por qué elegir INGFRAMEX en México?

No solo entregamos el equipo. Somos tu equipo técnico en México.

Consultoría de selección — te ayudamos a identificar el sensor correcto para ti.
Servicios de instalación — implementación física y puesta en marcha en planta.
Calibración — validación y trazabilidad técnica en el menor tiempo posible.
Soporte técnico — asistencia experta a una llamada y movilidad a tu planta.
Mantenimiento y actualización — programas proactivos para extender la vida útil de tus equipos.
Capacitación técnica — formación para que tu equipo domine la tecnología.
Gestión de proyectos — desde la ingeniería conceptual hasta la entrega final.

Industrias donde se utiliza

Donde hay atmósfera potencialmente explosiva y aun así hay que medir humedad:

Petróleo y Gas Química Farmacéutica y GMP Energía Alimentos y Bebidas Minería Automotriz

Si tu punto no está en zona clasificada, el resto de la familia sale más económico y cubre lo mismo: el HMP3 para proceso industrial con sensor reemplazable, el HMD60 / HMD110 para ducto y el HMW90 para pared de sala. El transmisor sobre el que montan, con sus salidas y su certificación completa, está en la ficha del HMT370EX, y la serie en su página de catálogo.
