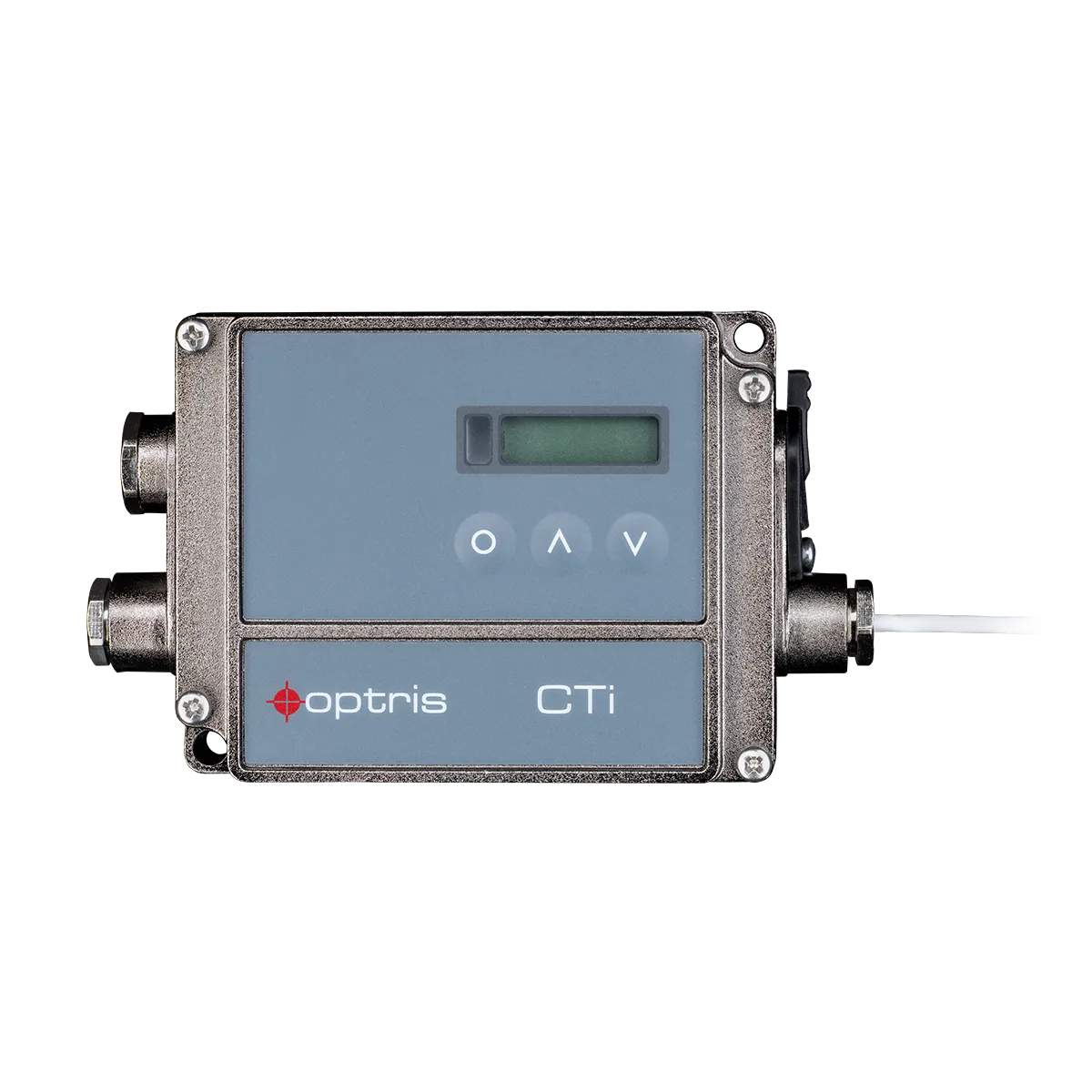

CTi 4M, pirómetro de alta velocidad para bajas temperaturas

Qué es este equipo, y qué no es

Conviene decirlo pronto, porque el nombre engaña: el CTi 4M no es el hermano mayor del 3M. La numeración de Optris no es una escala de temperatura, y aquí se rompe del todo. El fabricante lo titula, literalmente, «pirómetro de alta velocidad para medición de temperatura de 0 °C a 600 °C».

Y una diferencia de fondo que hay que entender antes de comprarlo: su banda es 2.2 a 6.0 µm, que es ancha, no corta. Las bandas cortas de la serie —1.0, 1.6 y 2.3 µm— existen precisamente porque sobre metal desnudo y brillante reducen el error que introduce una emisividad baja o desconocida. Esta no es una de ellas. El fabricante no declara ningún material para este equipo: habla de procesos ultrarrápidos con objetos fríos, y no nombra ni metales ni cerámicas ni óxidos, al contrario que en las hojas de sus tres hermanos. No se lo vamos a atribuir nosotros. Si tu superficie es metal desnudo, dínoslo y te orientamos a la banda que corresponde.

Lo difícil no es la velocidad: es la velocidad con poca señal

Un pirómetro rápido sobre metal al rojo no tiene mucho mérito: a 1500 °C sobra radiación y el detector se satura de energía. La dificultad aparece cuando hay que medir igual de rápido sobre algo que está a 60 u 80 °C, porque la radiación disponible cae drásticamente al bajar la temperatura y el ruido se come la lectura.

Eso es lo que resuelve este equipo, y sus números lo enseñan:

La banda ancha es la clave de todo el diseño, y también su límite: recoge la energía suficiente para medir en microsegundos a temperaturas bajas, pero por eso mismo no ofrece la inmunidad a la emisividad que dan las bandas cortas. Es un intercambio deliberado del fabricante, no una carencia. Elegir bien este equipo es saber de qué lado del intercambio está tu proceso: si el problema es el tiempo, este; si el problema es el metal, uno de los otros tres.

Cuándo elegir el CTi 4M

Cuando las dos condiciones se dan a la vez: el evento es de milisegundos o menos y el objeto está por debajo de 600 °C. Es un perfil estrecho, pero cuando aparece no hay muchas alternativas:

Y cuándo no: por encima de 600 °C, que es donde empiezan de verdad sus tres hermanos; cuando lo que mides es metal desnudo y brillante, porque su banda ancha no da la inmunidad a la emisividad que sí dan el 3M, el 2M y el 1M; cuando necesitas ver algo pequeño de lejos, porque 10:1 es la óptica más abierta del grupo; y donde el ambiente del punto pase de 70 °C sin purga de aire.

Industrias donde se utiliza

Donde hay líneas rápidas y control en proceso:
