Para el fluido que no puede tocar el sensor

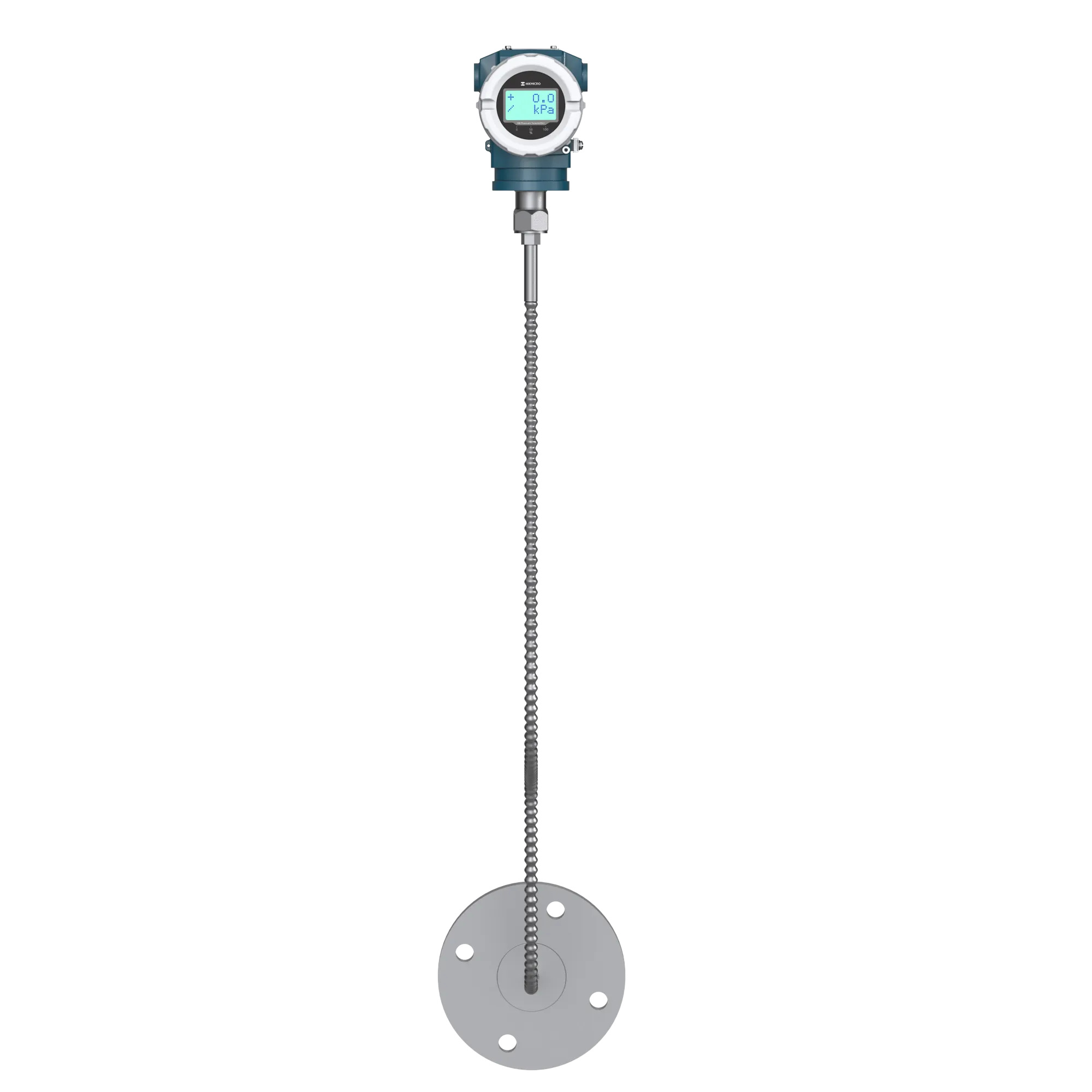

El HIKMICRO PS0C es el transmisor de presión manométrica con sello de diafragma de la serie PS0. Entre el proceso y el elemento sensor hay una membrana y un líquido de transmisión, así que el fluido nunca llega al sensor: la presión sí, el ácido, la pulpa o el producto que cristaliza, no. Es el modelo al que se recurre cuando un PS01 o un PS03 no sobrevivirían al fluido.
Un transmisor de presión corriente mete su diafragma de acero inoxidable directamente en el proceso. Eso funciona con agua, aire, aceite limpio o vapor, y deja de funcionar en cuanto el fluido ataca al acero, se pega, se solidifica al enfriarse o arrastra sólidos que erosionan la membrana. El sello de diafragma resuelve justamente eso:
El montaje es siempre el mismo: una membrana en contacto con el proceso, un capilar o un cuerpo relleno de líquido de transmisión, y el sensor al otro extremo. La presión del proceso empuja la membrana, el líquido la traslada y el sensor la mide sin haber tocado nunca el fluido. Como efecto secundario útil, la membrana también aleja al sensor del calor del proceso.
A cambio hay que saber dos cosas, que son práctica conocida de instrumentación y no un defecto de este equipo. El sello añade su propia incertidumbre a la del transmisor, así que el conjunto nunca es tan exacto como el sensor desnudo. Y el líquido de relleno se dilata con la temperatura, de modo que un cambio grande de temperatura ambiente desplaza el cero. Por eso el sello se usa cuando hace falta, no por costumbre: si tu fluido es limpio y compatible con el acero inoxidable, el equipo correcto es el PS01 o el PS03.
Datos de la hoja técnica del PS0C/0D/0E/0F de HIKMICRO, «Diaphragm Sealed Gauge/Absolute Pressure Transmitter».
| Modelo | HIKMICRO PS0C, de la serie PS0. La hoja técnica lo documenta junto al PS0E, también manométrico, y al PS0D y PS0F, que son las versiones de presión absoluta |
|---|---|
| Tipo | Transmisor de presión manométrica (relativa) con sello de diafragma |
| Aislamiento del proceso | El sello impide que el medio de la tubería entre al conjunto sensor. La presión se transmite del diafragma al sensor a través de un líquido de relleno |
| Qué mide | Presión de líquidos, gases y vapor |
| Principio de medición | Piezorresistivo |
| Elemento sensor | Silicio monocristalino, el mismo de toda la serie PS0 |
| Rango de presión | Hasta 40 MPa, según el código de span (ver tabla abajo) |
| Límites de rango | Inferior −100 % y superior +100 % del límite superior de rango, ajustables de forma continua |
| Versiones | La hoja técnica lista las versiones B y C. No aparece la versión A, que sí existe en el PS01 y el PS03 |
| Estabilidad a largo plazo | ±0.15 % del límite superior de rango en 10 años |
| Tiempo de respuesta | Constante de amortiguación del amplificador 0.1 s. Constante del sensor y la brida 0.2…6 s, según el span, la relación de rango, la longitud del capilar y la viscosidad del líquido de relleno. Además, constante ajustable de 0.1 a 60 s |
| Salida analógica | Dos hilos, 4-20 mA con HART superpuesto. Salida lineal o con extracción de raíz cuadrada. Límites de señal: 3.9 mA mínimo y 20.5 mA máximo |
| Salida digital | Modbus RTU sobre RS-485, con alimentación de 24 V CC |
| Corriente de alarma | Seleccionable, solo en 4-20 mA/HART: baja 3.6 mA, alta 21 mA, o retención del último valor válido. De fábrica, alarma alta |
| Alimentación | 24 V CC nominales. Máximo 36 V CC; mínimo 13.5 V CC con pantalla LCD retroiluminada o de baja temperatura. Carga admisible R ≤ (Us − 12 V)/23 mA |
| Carga para comunicación digital | 250…600 Ω |
| Temperatura ambiente | Máximo 85 °C; el mínimo depende del líquido de relleno. Con pantalla LCD, −20…65 °C |
| Temperatura de proceso | Máximo 85 °C; el mínimo depende del líquido de relleno |
| Humedad ambiente | 0…100 % HR |
| Choque y vibración | 50 g durante 11 ms; 2 g hasta 500 Hz |
| Presión de trabajo | Del transmisor, desde vacío hasta su presión máxima. De la brida, 150…600 psi según ANSI o PN 1.6…10 MPa según DIN |
| Sobrecarga unidireccional | Del lado de baja, la presión nominal del cuerpo del transmisor; del lado de alta, la nominal de la brida. Puede aparecer una deriva de cero, corregible |
| Grado de protección | IP66/67 |
| Conexión a proceso | Brida conforme a norma ANSI o DIN |
| Conexión eléctrica | Rosca interna M20 × 1.5 o 1/2 NPT, con prensaestopas de nylon M20 × 1.5 de serie. Bornera para conductores de 0.5 a 2.5 mm² |
| Instalación | Se fija por la brida en cualquier posición. Lo ideal es que el eje de la brida de proceso quede vertical: desviarse provoca un desplazamiento de cero corregible. La caja electrónica gira 360° y se fija con un tornillo |
| Peso | Según la brida: DN 50/2" unos 7…10 kg; DN 80/3" unos 8…11 kg; DN 100/4" unos 9…12 kg |
| Para medir nivel | PS0G, también con sello de diafragma pero orientado a nivel por presión hidrostática. Llega a 3 MPa en vez de 40, baja hasta 1 kPa y lleva dos conexiones a proceso en lugar de una |
| Alternativas sin sello | PS01 en montaje en línea y PS03 en montaje tradicional, ambos hasta 60 MPa y bastante más ligeros |
| Soporte | INGFRAMEX en México y LATAM |
El PS0C cubre de la C a la I. No ofrece la B —la de menor rango— ni la J, que sí llegan en los modelos sin sello.
| Código | Span ajustable | Rango |
|---|---|---|
| C | 2…40 kPa | −40…40 kPa |
| D | 2.5…250 kPa | −100…250 kPa |
| E | 10…1000 kPa | −100…1000 kPa |
| F | 30…3000 kPa | −100…3000 kPa |
| G | 0.1…10 MPa | −0.1…10 MPa |
| H | 0.21…21 MPa | −0.1…21 MPa |
| I | 0.4…40 MPa | −0.1…40 MPa |
Este es el dato que más se pasa por alto al pedir un transmisor con sello: el tipo y el tamaño de brida imponen su propio span mínimo, y suele ser mayor que el del sensor. La regla de HIKMICRO es explícita: el span mínimo real es el mayor de los dos, y el máximo es el menor entre el del cuerpo del transmisor y la presión nominal de la brida.
| Tipo | Diámetro nominal | Span mínimo / máximo | Capilar máximo |
|---|---|---|---|
| Plana | DN 25 / 1" | 160 kPa / 25 MPa | 10 m |
| Plana | DN 50 / 2" | 10 kPa / 10 MPa | 12 m |
| Plana | DN 80 / 3" | 6 kPa / 10 MPa | 16 m |
| Plana | DN 100 / 4" | 6 kPa / 3 MPa | 16 m |
| De inserción | DN 50 / 2" | 16 kPa / 10 MPa | 10 m |
| De inserción | DN 80 / 3" | 6 kPa / 10 MPa | 16 m |
| De inserción | DN 100 / 4" | 6 kPa / 3 MPa | 16 m |
| Roscada | Ø exterior 109 mm | 160 kPa / 25 MPa | 10 m |
El líquido que transmite la presión decide hasta dónde llega el equipo en temperatura, así que se elige junto con el sello y no después:
| Líquido | Densidad a 25 °C | Temperatura de trabajo |
|---|---|---|
| Aceite de silicona | 960 kg/m³ | −40…220 °C |
| Silicona de alta temperatura | 980 kg/m³ | −10…350 °C |
| Aceite vegetal | 937 kg/m³ | 0…250 °C |
| Aceite fluorado | 1.8 g/cm³ | −40…150 °C |
La hoja técnica añade una tabla de presión de trabajo mínima según la temperatura para cada líquido —del orden de 10 kPa absolutos a 20 °C y más de 100 kPa a 250 °C—. Sirve para que el relleno no hierva cuando el proceso trabaja en vacío o a temperatura alta. Si tu aplicación combina vacío y calor, pídenos esa tabla: es donde se decide si el sello aguanta.
| Cápsula de medición | Acero inoxidable 316L |
|---|---|
| Diafragma de la cápsula | Acero inoxidable 316L, Hastelloy C o tantalio |
| Brida de proceso | Acero inoxidable 304 o 316L |
| Líquido de relleno | Silicona, silicona de alta temperatura, aceite vegetal o aceite fluorado |
| Caja del transmisor | Aleación de aluminio con recubrimiento de resina epoxi. Caja de acero inoxidable como opción |
| Sello de la caja | EPDM |
| Placa de características | Acero inoxidable 304 |
Dos datos que esta hoja técnica no publica y que por tanto aquí no afirmamos: la precisión de referencia y la relación de rango. Sí dice que el PS0C existe en versiones B y C, no en la A que sí ofrecen sus hermanos sin sello, de modo que la clase más exacta de la serie no está disponible con sello. Si necesitas una tolerancia comprometida por escrito, pídenosla y la confirmamos con el fabricante antes de cotizar.
Es el modelo correcto cuando el problema no es medir, sino sobrevivir al fluido:
Ese último punto es la razón de compra más habitual: un transmisor convencional que hay que cambiar cada pocos meses porque el fluido se lo come sale más caro que un sello desde el principio. Si es tu caso, dinos qué modelo estás reponiendo y con qué frecuencia.
