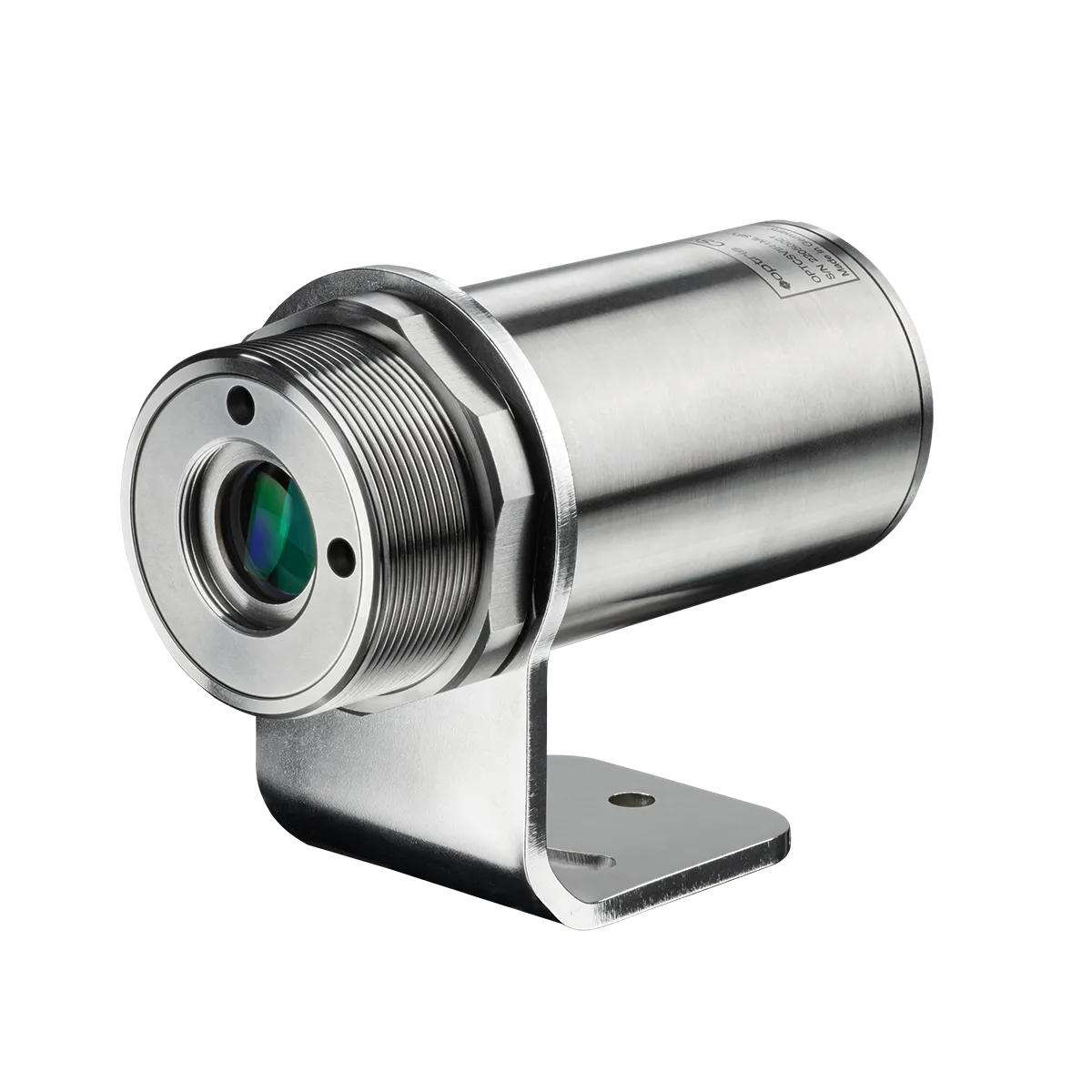

| Principio de medición | Pirometría de relación (dos colores), sin contacto, en un solo cuerpo |
|---|
| Rango de temperatura | 550 a 3000 °C. Dos versiones, cada una con dos modos: R1ML 550-1800 (1 color) y 600-1800 °C (2 colores); R1MH 900-3000 y 1000-3000 °C |
|---|
| Rango espectral | 0.8 a 1.1 µm |
|---|
| Resolución óptica | 100:1 (R1ML) y 150:1 (R1MH), con el 90 % de la energía |
|---|
| Enfoque | Motorizado e infinitamente ajustable. Óptica vario de foco estándar (SFV): de 350 mm a infinito. Óptica vario de foco cercano (CFV): de 200 a 400 mm |
|---|
| Cámara visual | 1280 × 960 píxeles, campo de visión de 8° × 6°, hasta 30 imágenes por segundo |
|---|
| Filtro de brillo | Conmutable, en dos pasos, para mejorar la visión sobre objetos brillantes |
|---|
| Apuntado | Láser de cruz patentado, 635 nm, menos de 1 mW, con encendido y apagado por software o app |
|---|
| Tiempo de respuesta | Ajustable de 1 ms a 10 s (90 % de la señal), con adaptación dinámica a niveles bajos |
|---|
| Exactitud del sistema | ±(0.5 % de la lectura + 2 °C), a 23 ±5 °C de ambiente, con emisividad 1, respuesta de 1 s y sin atenuación. Válida entre el 5 y el 95 % del rango de medición |
|---|
| Repetibilidad | ±0.3 % de la lectura, en las mismas condiciones |
|---|
| Resolución de temperatura | 0.1 K |
|---|
| Pendiente (slope) | Ajustable de 0.700 a 1.300, desde la app, el software o una entrada analógica |
|---|
| Emisividad | Ajustable de 0.050 a 1.100, desde la app, el software o una entrada analógica |
|---|
| Tratamiento de señal | Modo de 1 color o de 2 colores · monitorización de atenuación con alarmas · Smart Ratio Mode (SRM) · retención de pico, de valle y promedio, con retención extendida por umbral e histéresis |
|---|
| Salidas analógicas | Dos de 0/4-20 mA. Sin salidas de tensión ni termopar |
|---|
| Impedancia de salida | Máx. 500 Ω con 8-30 V CC |
|---|
| Pin de E/S | Uno programable: salida de alarma por colector abierto de 24 V y 1 A, entrada de disparo para salida por eventos y retención de pico, o entrada analógica para ajuste externo de emisividad o de pendiente |
|---|
| Interfaces digitales | USB, RS485 y Modbus RTU. RS485 y Modbus RTU con aislamiento eléctrico opcional |
|---|
| Alimentación | Por USB o de 8 a 30 V CC. Consumo de 2.5 W por USB o 4 W por alimentación externa. La versión alimentada por USB solo funciona en modo de comunicación digital |
|---|
| Temperatura ambiente | 0 a 65 °C, todo el equipo, sin refrigeración |
|---|
| Temperatura de almacenamiento | −40 a 85 °C |
|---|
| Grado de protección | IP65 (NEMA-4) |
|---|
| Humedad relativa | 10 a 95 %, sin condensación |
|---|
| Vibración y choque | IEC 60068-2-6 y 60068-2-64; choque IEC 60068-2-27, 25 G y 50 G |
|---|
| Peso | 518 g, el equipo completo |
|---|
| Software | optris CompactPlus Connect y app IRmobile, para configuración, alineación por video y monitorización en tiempo real |
|---|
| Materiales declarados | La hoja técnica no declara materiales: describe el principio de medida y el rango. No lo suplimos. |
|---|
