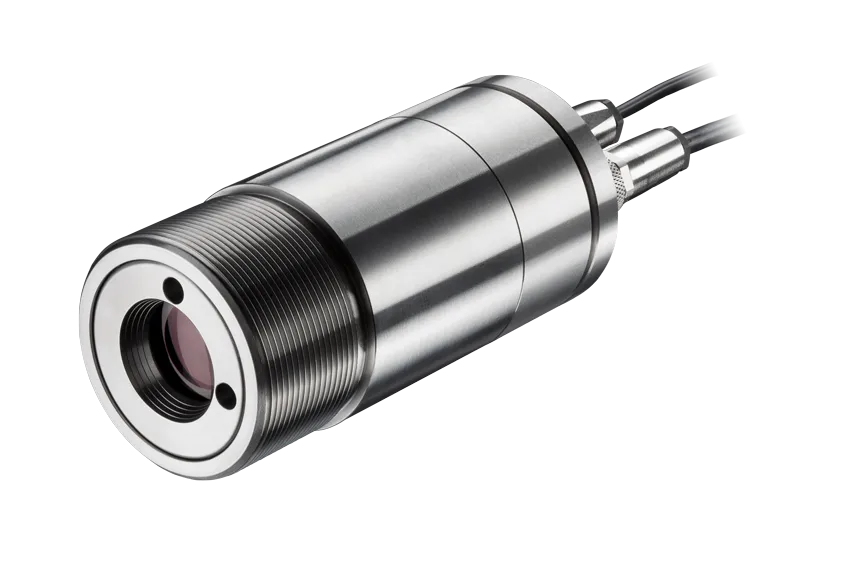

CSvideo 3M, pirómetro con mira de video y láser de cruz

Por qué una cámara resuelve lo que el láser no siempre resuelve

El problema de fondo de la pirometría de punto es siempre el mismo: saber qué está midiendo el sensor de verdad. Un punto láser ayuda, pero se pierde con facilidad — sobre metal muy brillante se refleja y se difumina, con luz ambiente fuerte deja de verse, y a cierta distancia el operador ya no distingue si cae dentro de la pieza o coge el borde.

Este equipo ataca el problema por los dos lados a la vez, y así lo describe el fabricante: «uso en paralelo de mira de video y láser de cruz, para alineación sencilla del sensor bajo todas las condiciones de visión posibles».

Y hay una segunda consecuencia, más allá de la puesta en marcha: la hoja habla de alineación por video y monitorización del proceso en tiempo real desde la app IRmobile de Android o el software Compact Connect. Es decir, puedes volver a mirar por la cámara meses después para comprobar que el sensor sigue apuntando donde debía, sin desmontar nada ni fiarte de que nadie lo movió. En una instalación con vibración o con limpiezas periódicas, eso vale más que una décima de exactitud.

Enfoque manual desde 90 mm, y dos versiones

La otra particularidad es que el enfoque se ajusta a mano en el propio equipo. No son lentes de foco cercano que se piden aparte y se montan: es un anillo que se gira, con distancias de medición desde 90 mm. Combinado con la óptica, eso lleva el punto hasta 0.9 mm.

La disyuntiva es la de toda la gama: la versión que baja a 50 °C es la de peor óptica. Si tu proceso arranca por encima de 100 °C, el 3MH te da casi el doble de resolución por el mismo formato. Y la banda —2.3 µm— es la que hace posible medir metal a partir de 50 °C: es la más corta de las que llegan tan abajo, y por eso este equipo mide metal templado donde una banda larga daría un número dependiente de una emisividad que nadie conoce.

Cuándo elegir el CSvideo 3M

Cuando alinear el sensor —y poder comprobarlo después— es tan importante como la medida:

Y cuándo no: por encima de 600 °C, donde están el CTlaser 3M y el CTi 3M con la misma banda; si necesitas salida de tensión, termopar o buses industriales, porque este da 4-20 mA y USB; si el punto de montaje pasa de 70 °C; cuando el evento térmico dura menos de 20 ms; y sobre vidrio, que a 2.3 µm no se mide —para eso, los 5 µm del CTlaser G5 o el CTi G5—.

Industrias donde se utiliza

Donde hay metal templado o cerámica y el punto de medición hay que acertarlo:
