CTratio 2M, pirómetro de dos colores de 250 a 3000 °C

2750 grados en un solo instrumento, y la suciedad no le afecta

Es el CTratio 1M con la banda corrida a 1.45–1.75 µm: mismo cabezal de fibra óptica que aguanta 315 °C, misma medida por cociente de dos longitudes de onda —a la que el polvo, el humo o una ventana sucia no afectan—, pero arrancando en 250 °C en vez de 450. Con el mismo techo de 3000 °C, eso son 2750 grados de recorrido: el más ancho de todo el catálogo.

Habla con un especialista

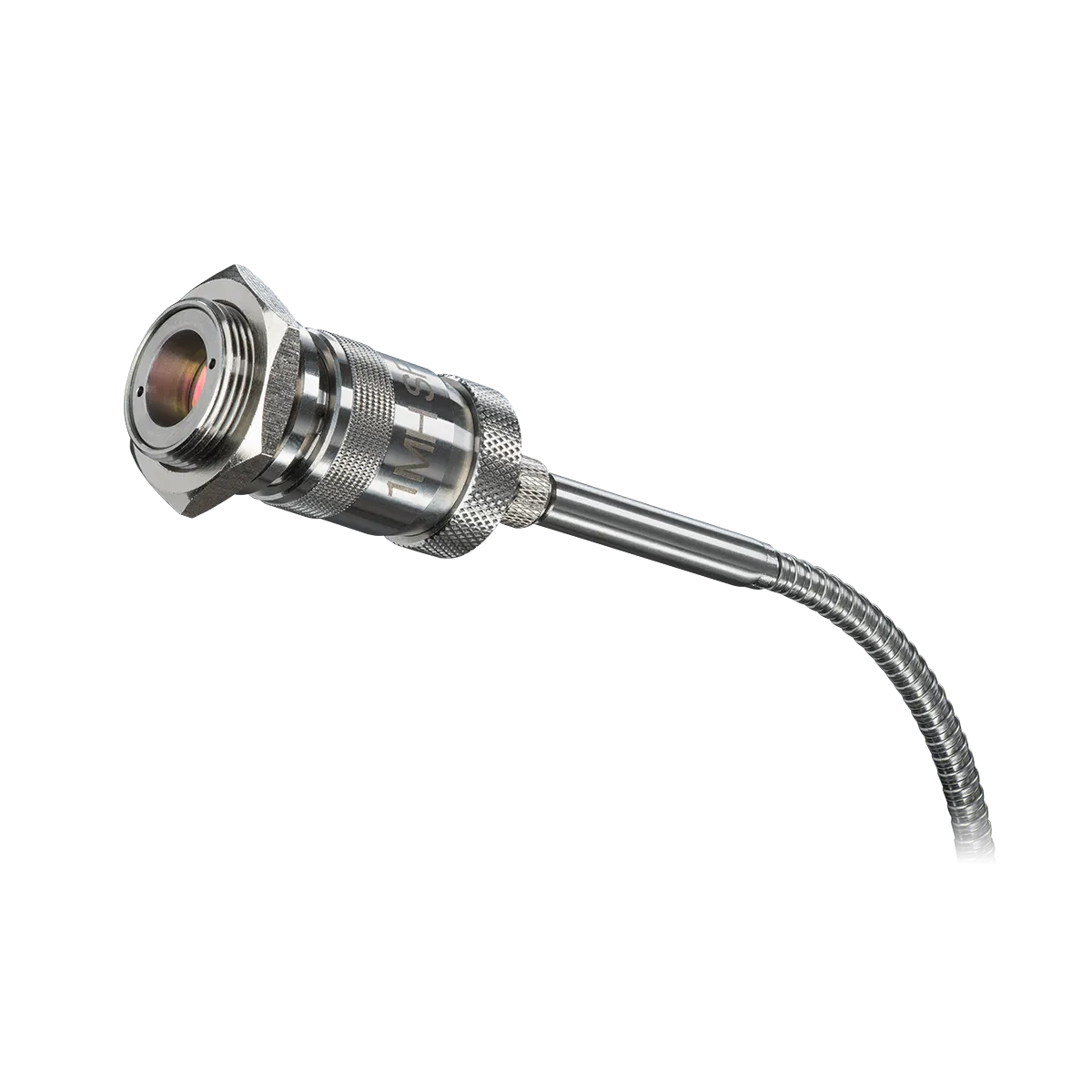

Pirómetro Optris CTratio 2M: cabezal de fibra óptica con lente de enfoque ajustable, unido por cable de fibra a la unidad electrónica
Rango
250 a 3000 °C
Banda
1.45 a 1.75 µm
Principio
Relación, dos colores
Cabezal
Fibra, hasta 315 °C

2750 grados: el recorrido más ancho del catálogo

Los dos equipos de la serie CTratio comparten absolutamente todo salvo la banda espectral, y esa banda decide una sola cosa: desde qué temperatura hay señal. Los 1.45–1.75 µm de este modelo son más largos que los 0.8–1.1 µm del CTratio 1M, y eso baja el suelo 200 grados sin tocar el techo:

Las dos bandas de la serie CTratio
BandaEmpieza enLlega aRecorridoEquipo
0.8 a 1.1 µm450 °C3000 °C2550 °CCTratio 1M
1.45 a 1.75 µm250 °C3000 °C2750 °CCTratio 2M (esta página)

Para poner esos 2750 grados en contexto: ningún otro equipo del catálogo se acerca. El CTi 3M, que era el de más recorrido hasta ahora, cubre 1820 grados. Aquí el mismo instrumento sirve para un recocido a 300 °C y para una colada a 2800.

La contrapartida es la de siempre con la longitud de onda: a 1.45–1.75 µm el error de emisividad pesa algo más que a 0.8–1.1 µm — aunque en un pirómetro de relación eso importa mucho menos que en uno de banda única, porque el cociente ya compensa buena parte del efecto. Si tu proceso está siempre por encima de 450 °C y quieres la máxima inmunidad, el CTratio 1M. Si baja de ahí, este es el único de los dos con señal.

Aquí el modo de dos colores cuesta la mitad

Como todo pirómetro de relación, este trabaja en dos modos —una banda o dos— y el modo ratio necesita señal suficiente en los dos canales, así que arranca más arriba. Lo interesante es cuánto: en este modelo, mucho menos que en su hermano.

Lo que cuesta activar los dos colores, en cada modelo de la serie
Versión1 color2 coloresPeajeÓptica
2ML250 a 1000 °C275 a 1000 °C25 °C38:1
2MH375 a 1500 °C400 a 1500 °C25 °C100:1
2MH1500 a 3000 °C550 a 3000 °C50 °C100:1

Compáralo con el CTratio 1M, donde el mismo salto cuesta de 75 a 100 °C. Aquí son 25 o 50. Es un dato que no aparece en ninguna comparativa y que decide cuando el proceso vive cerca del extremo bajo del rango: si necesitas la inmunidad del modo ratio y además llegar lo más abajo posible, este modelo te la da casi sin peaje. Y como el modo se selecciona en el equipo, se puede trabajar en una banda cuando el proceso está limpio y pasar a dos cuando hay humo.

Lo demás es idéntico al CTratio 1M

No lo repetimos aquí porque está desarrollado en la ficha del CTratio 1M, empezando por lo más importante: por qué medir por cociente hace que el polvo, el humo y las ventanas sucias dejen de afectar, y cuál es el límite honesto del método. En titulares, lo que comparten:

Prestaciones comunes a la serie CTratio
CabezalFibra óptica pasiva y eléctricamente aislada: −20 a 200 °C sin refrigerar, hasta 315 °C en la versión opcional
Electrónica0 a 60 °C — la ventana más estrecha de la gama, y no baja de cero
Enfoque y miraVario, de 150 mm a infinito, infinitamente ajustable. Láser verde de 520 nm, elegido por su visibilidad sobre objetos incandescentes
Funciones propias del ratioSmart Ratio Mode, monitorización de atenuación con alarmas, pendiente ajustable de 0.700 a 1.300 incluso por entrada analógica
IntegraciónDos salidas de 0/4-20 mA de 12 bits (16 bits aisladas opcionales), alarma de 24 V y 1 A, USB de serie, y RS232, RS485, Ethernet y Modbus RTU opcionales

Características técnicas

Datos de la hoja técnica del CTratio 2M de Optris.

Optris CTratio 2M — especificaciones
Principio de mediciónPirometría de relación (dos colores), sin contacto, con cabezal de fibra óptica
Rango de temperatura250 a 3000 °C. Tres versiones, cada una con dos modos: 2ML 250-1000 (1 color) y 275-1000 °C (2 colores); 2MH 375-1500 y 400-1500 °C; 2MH1 500-3000 y 550-3000 °C
Rango espectral1.45 a 1.75 µm
Resolución óptica38:1 (2ML) y 100:1 (2MH y 2MH1), con el 90 % de la energía
EnfoqueVario, infinitamente ajustable, de 150 mm a infinito
ApuntadoLáser de 520 nm, verde, menos de 1 mW, que indica el tamaño real del punto a cualquier distancia
Tiempo de respuestaAjustable de 1 ms a 10 s (90 % de la señal), con adaptación dinámica a niveles bajos
Exactitud del sistema±(0.5 % de la lectura + 2 °C), a 23 ±5 °C de ambiente, con emisividad 1, respuesta de 1 s y sin atenuación
Repetibilidad±0.3 % de la lectura
Resolución de temperatura0.1 K
Pendiente (slope)Ajustable de 0.700 a 1.300, con las teclas o por entrada analógica
EmisividadAjustable de 0.050 a 1.000, con las teclas o por entrada analógica
Tratamiento de señalModo de 1 color o de 2 colores · monitorización de atenuación con alarmas · retención de pico, de valle y promedio, con retención extendida por umbral e histéresis
Modo especialSmart Ratio Mode (SRM), para aplicaciones exigentes con requisitos de pendiente adaptativa
Salidas analógicasDos de 0/4-20 mA de 12 bits; opcionalmente dos de 16 bits, aisladas
Impedancia de salidaMáx. 500 Ω con 8-30 V CC
Salidas de reléOpcionales: dos de 60 V CC o 42 V CA eficaces, 0.4 A, ópticamente aisladas
Pines de E/STres programables: alarma por colector abierto de 24 V y 1 A, entrada de disparo y retención de pico, o entrada analógica para ajuste externo de emisividad o de pendiente
Interfaz digitalUSB de serie. Opcionales: RS232, RS485, Ethernet y Modbus RTU
Alimentación8 a 30 V CC, o alimentado por USB —solo en modo de comunicación digital—. Consumo máximo de 5 W
Temperatura ambienteCabezal y fibra: −20 a 200 °C sin refrigeración, opcional hasta 315 °C. Electrónica: 0 a 60 °C
AislamientoCabezal y fibra eléctricamente aislados
Longitud de fibra3 m de serie; 8 m y 15 m disponibles
Grado de protecciónIP65 (NEMA-4)
Humedad relativa10 a 95 %, sin condensación
Vibración y choqueIEC 60068-2-6 y 60068-2-64; choque IEC 60068-2-27, 25 G y 50 G
Softwareoptris CompactPlus Connect y app IRmobile
Materiales declaradosLa hoja técnica no declara materiales: describe el principio de medida y el rango, no una lista de aplicaciones. No lo suplimos.

Recordatorio de la fila que más proyectos condiciona, porque es fácil quedarse con la buena y olvidar la otra: el cabezal y la fibra aguantan 200 °C —315 en opción—, pero la electrónica solo trabaja de 0 a 60 °C. Es la ventana más estrecha de toda la gama y, a diferencia del resto, no baja de cero. En nave fría, a la intemperie o en turno de invierno sin calefacción, esa caja necesita armario con temperatura mínima. Lo bueno es que va separada por hasta 15 metros de fibra, así que casi siempre hay dónde ponerla.

Cuándo elegir el CTratio 2M

Cuando hace falta la inmunidad del modo ratio y además llegar abajo, o cuando un solo instrumento tiene que cubrir un proceso que recorre miles de grados:

Procesos de 250 a 3000 °C Ambientes con polvo o humo Medición a través de ventana Emisividad desconocida o cambiante Objetos que no llenan el punto Cabezal a 200 °C o más Puntos con exigencia de aislamiento eléctrico

Y cuándo no: por debajo de 250 °C —o de 275 si vas a trabajar en dos colores—, donde están las bandas cortas del catálogo de pirómetros; cuando el punto está limpio y el material es conocido, porque un pirómetro de banda única da mejor exactitud —el CTi 2M o el CTlaser 2M trabajan cerca de esta misma banda con ±(0.3 % + 2 °C)—; si la electrónica va a estar fuera de 0 a 60 °C; y si buscas la máxima inmunidad por encima de 450 °C, donde el CTratio 1M trabaja en banda más corta. Y si lo que necesitas es ver por cámara lo que estás midiendo, el CSvision R2M comparte casi esta misma banda y este mismo suelo de 250 °C, y añade una cámara de 1280 × 960 con enfoque motorizado — a cambio de quedarse en 1400 °C y de no tener cabezal de fibra: el equipo entero vive entre 0 y 60 °C.
