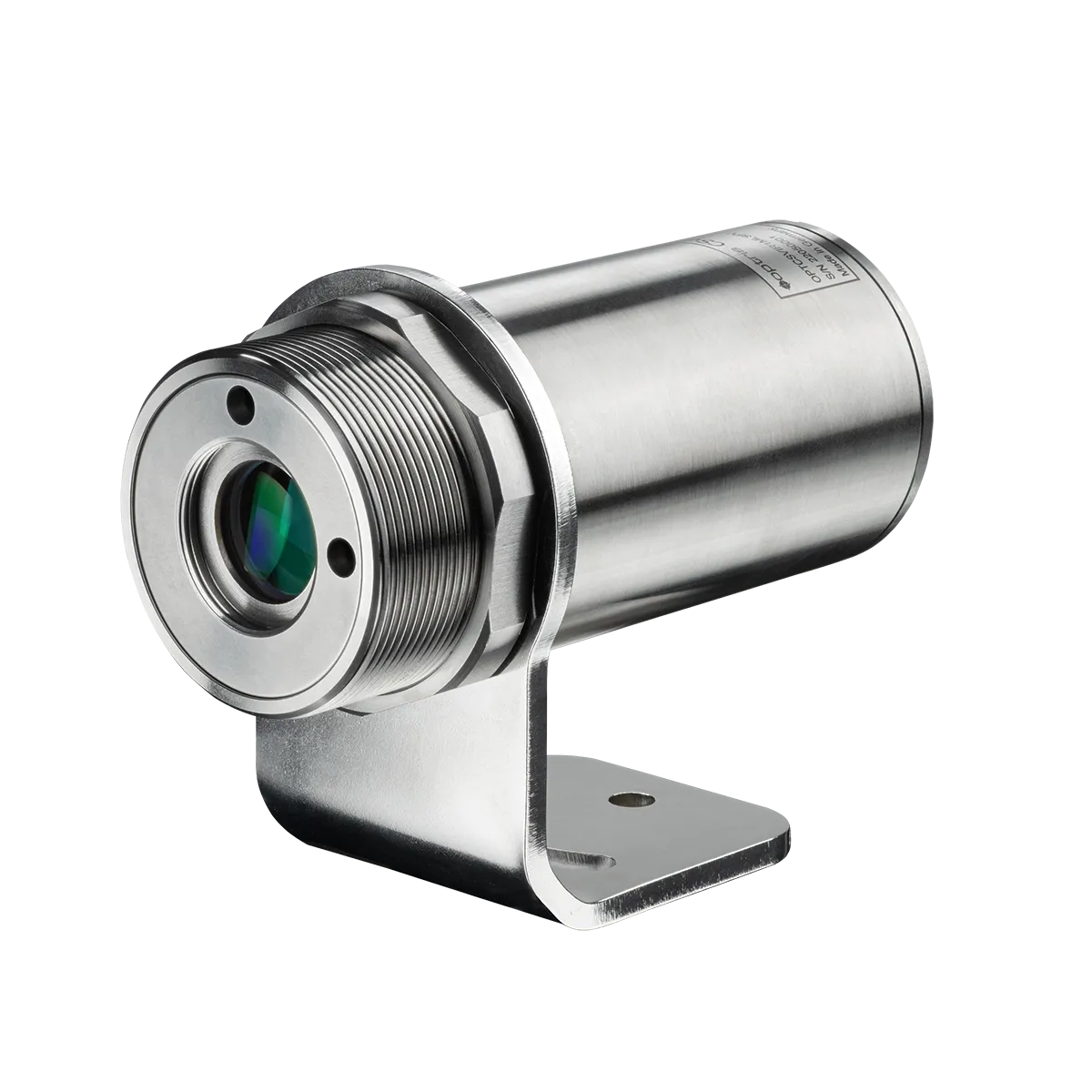

CSvision R2M, el pirómetro de dos colores con cámara que empieza en 250 °C

Cuatro datos separan este equipo del CSvision R1M

Los dos comparten cuerpo, cámara, enfoque, electrónica y software. Lo que hay explicado con detalle en la ficha del CSvision R1M —cómo funciona la medida por relación de dos colores, para qué sirve el filtro conmutable de reducción de brillo y por qué el enfoque motorizado cambia el mantenimiento— vale palabra por palabra aquí. Esto es lo único que cambia:

Todo lo demás es idéntico: los 518 gramos en un solo cuerpo IP65, la cámara de 1280 × 960 píxeles con campo de visión de 8° × 6° a 30 imágenes por segundo, el láser de cruz rojo de 635 nm, el enfoque motorizado, la respuesta ajustable de 1 ms a 10 s, la exactitud de ±(0.5 % + 2 °C), el Smart Ratio Mode, las dos salidas de 0/4-20 mA, el USB, el RS485 y el Modbus RTU, y el software CompactPlus Connect con la app IRmobile.

Bajar el suelo cuesta techo: 250 grados abajo, 1600 arriba

La banda espectral decide desde qué temperatura hay señal suficiente para medir. Las longitudes de onda más largas de este modelo recogen energía de objetos más fríos, y por eso el CSvision R2M arranca en 250 °C donde el R1M necesita 550. Pero el intercambio es real y conviene verlo antes de decidir:

Hay una comparación más que conviene hacer, porque es la que decide la compra de verdad. El CTratio 2M trabaja en una banda prácticamente igual —1.45 a 1.75 µm— y desde ese mismo suelo de 250 °C llega hasta 3000, con un cabezal de fibra que se queda junto al proceso aguantando hasta 315 °C mientras la electrónica se aleja.

Dicho sin rodeos: si necesitas pasar de 1400 °C, o si el sensor tiene que ir cerca del calor, el CSvision R2M no es el equipo — es el CTratio 2M. Lo que se compra aquí a cambio de ese techo es la cámara de 1280 × 960, el enfoque en remoto y un solo equipo que instalar y cablear en lugar de cabezal, fibra y caja de electrónica.

Un solo modelo, dos modos de trabajo

A diferencia del R1M, que se pide en dos versiones de fábrica, aquí solo existe la 2ML: no hay que elegir nada al comprar. Lo que sí se elige, y se cambia cuando haga falta desde el software o la app, es el modo de medida:

El peaje del modo ratio son 50 grados de suelo, y conviene tenerlo presente al dimensionar: quien compre pensando en el «250 °C» del catálogo y luego active los dos canales se encuentra con 300. Y una condición propia de la hoja de esta serie: la exactitud declarada es válida entre el 5 y el 95 % del rango de medición. Traducido al 250-1400: el compromiso del fabricante empieza alrededor de 308 °C y termina cerca de 1343. Hay lectura fuera de ahí, pero si tu punto de trabajo está pegado a un extremo conviene hablarlo antes.

Qué punto mide, y a qué distancia

La óptica es vario: en lugar de un juego de lentes fijas que se piden de fábrica, el enfoque recorre un intervalo continuo y se ajusta con el motor. Hay dos ópticas, y la elección sí se hace al comprar. Estas son las distancias y los puntos que da la hoja técnica, todas con resolución de 75:1:

El punto más pequeño que alcanza este equipo son 2.7 milímetros, con la óptica cercana a 200 mm de distancia. Si tu objetivo es más fino que eso —un hilo, un borde, una pista— la resolución de 75:1 se queda corta y hay que mirar el CSvision R1M, que con 150:1 baja bastante más, siempre que el proceso esté por encima de 550 °C. Y para elegir entre las dos ópticas hay una regla práctica: la CFV solo llega a 400 mm, así que si el sensor no puede montarse a menos de medio metro del objetivo, la decisión ya está tomada.

Cuándo elegir el CSvision R2M

Cuando el proceso vive entre 250 y 1400 °C, quieres ver por cámara lo que mides y hay un sitio fresco desde el que mirar:

Y cuándo no: por encima de 1400 °C, donde entran el CSvision R1M —hasta 3000, si el proceso arranca por encima de 550— y el CTratio 2M, que desde este mismo suelo de 250 °C llega a 3000; si el sensor tiene que ir cerca del calor, porque el equipo entero se queda en 60 °C y ahí toca el cabezal de fibra del CTratio; si va a estar por debajo de 0 °C; si necesitas salida de tensión, termopar o Ethernet, que este no tiene; si el punto a medir es más fino que 2.7 mm; y cuando el punto está limpio y el material es conocido, porque entonces un pirómetro de banda única da mejor exactitud por menos dinero. La otra versión de esta serie está en la página de la serie CSvision.

Industrias donde se utiliza

Donde el proceso está caliente, hay suciedad en el aire y hay que ver lo que se mide:
