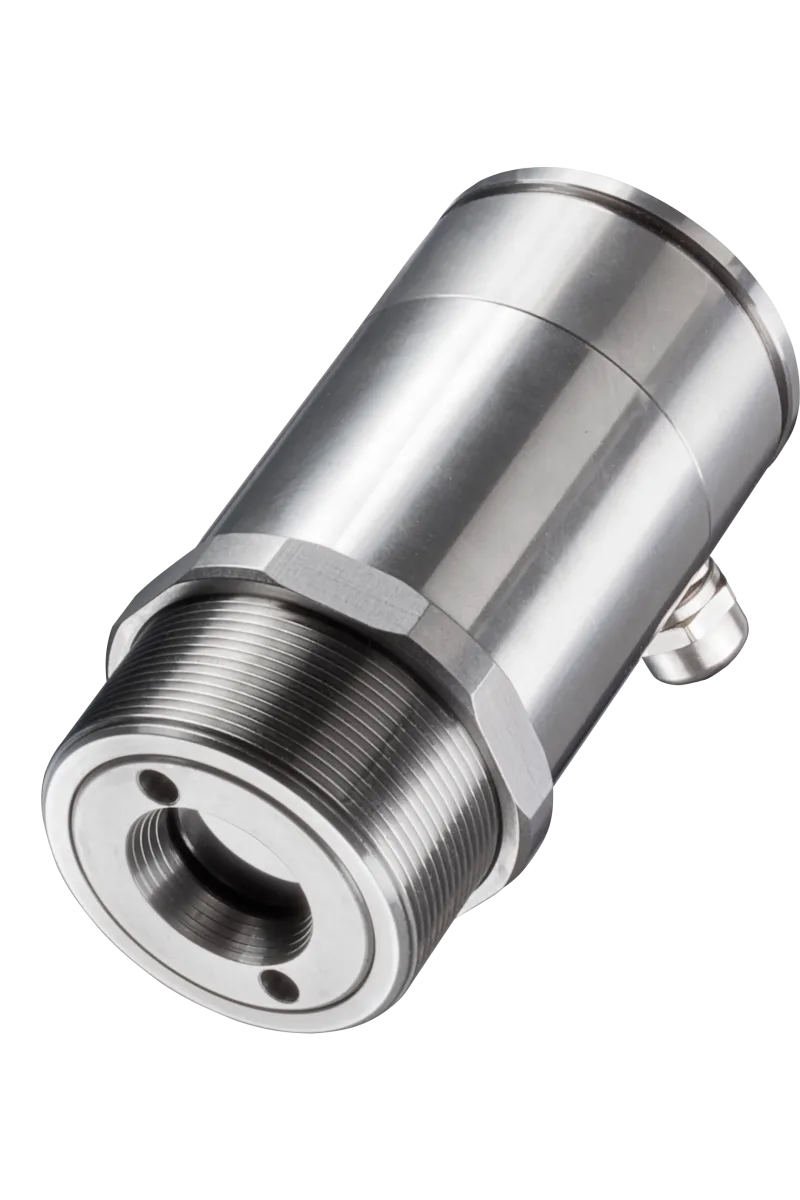

Enfoca, y los láseres te enseñan el punto que va a medir
La mayoría de los pirómetros traen un punto de medición fijo: si no te encaja, cambias de lente o de equipo. Este se enfoca, y con eso pasa de ver 16 mm a un metro y medio a ver 0.9 mm a siete centímetros sin tocar nada más. Y sus dos láseres no marcan solo dónde apunta: marcan el tamaño real del punto a la distancia en la que estás.
La regla que decide si una medida sin contacto sirve o no es siempre la misma: el punto de medición tiene que caber entero dentro del objeto. Si sobresale, el sensor promedia la pieza con lo que haya detrás y la lectura deja de corresponder al material. Por eso el tamaño del punto, y no el rango, suele ser lo que hace fracasar una instalación.
En casi toda la gama eso se resuelve comprando la lente correcta de antemano, y equivocarse significa devolver el equipo. El CTlaser lleva el enfoque en el propio cabezal:
| Enfoque | Punto | A qué distancia | Para qué |
|---|---|---|---|
| CF1 | 0.9 mm | 70 mm | Lo más fino: componentes, pistas, piezas diminutas |
| CF2 | 1.9 mm | 150 mm | Pieza pequeña, con algo más de aire para el montaje |
| CF3 | 2.75 mm | 200 mm | El compromiso habitual en banco |
| CF4 | 5.9 mm | 450 mm | Media distancia, sin acercar el sensor al proceso |
| SF (estándar) | 16 mm | 1200 mm | Montaje lejano, con la óptica 75:1 |
Los 0.9 mm son el punto más fino de todo lo que tenemos publicado: el CTi 3M baja a 1.0 mm y el CSlaser LT, a 1.4 mm. Y la ventaja práctica no es solo el número: es que si te equivocas al estimar la distancia de montaje, aquí se corrige enfocando, no cambiando de equipo. Cuéntanos qué tan grande es lo que vas a medir y desde dónde se puede montar el cabezal, y salimos del enfoque correcto en la cotización.
Es una diferencia pequeña de redacción en la hoja técnica y grande en planta. La mayoría de los pirómetros con láser marcan dónde apuntan. La hoja de este dice que su doble láser marca la posición real del punto y su tamaño, a cualquier distancia.
Traducido: cuando lo alineas, no estás viendo un punto rojo que indica dirección — estás viendo el área que el sensor va a promediar. Sabes de inmediato si cabe dentro de la pieza o si estás cogiendo fondo, que es exactamente la duda que después convierte una lectura rara en tres horas de diagnóstico.
| Láser | 635 nm, 1 mW |
|---|---|
| Control | Encendido y apagado desde la caja electrónica o por software |
| Consumo | Máx. 160 mA |
| Apagado automático | A 50 °C de temperatura ambiente |
Ese apagado automático a 50 °C conviene entenderlo bien antes de montar: el cabezal aguanta 85 °C sin refrigeración, pero el láser solo puede estar encendido por debajo de 50 °C, y el propio equipo lo corta al pasar de ahí. No es una avería: es protección. La consecuencia práctica es que en un punto caliente el láser sirve para alinear y luego se queda apagado, así que si tu operación depende de ver el punto de forma permanente, hay que revisar dónde va el sensor.
La misma hoja técnica cubre dos variantes, y la diferencia entre ellas es un intercambio limpio: la F es trece veces más rápida y lo paga en óptica, exactitud y ruido.
| CTlaser | CTlaser F (fast) | |
|---|---|---|
| Tiempo de respuesta | 120 ms | 9 ms |
| Resolución óptica | 75:1 | 50:1 |
| Exactitud del sistema | ±1 % o ±1 °C | ±1.5 % o ±1.5 °C |
| Repetibilidad | ±0.5 % o ±0.5 °C | ±1 % o ±1 °C |
| Resolución (NETD) | 0.1 K | 0.5 K |
La F existe para objetos fríos que se mueven rápido —piezas pasando en una línea, escaneo de superficie—, donde 120 ms significa que la pieza ya no está delante del sensor cuando la lectura se estabiliza. Un aviso para no mezclar cifras: los cinco enfoques de la tabla de arriba son los del CTlaser, con 75:1. La F trabaja a 50:1 y tiene sus propios tamaños de punto, que el fabricante no desglosa en esta hoja; no le atribuyas los 0.9 mm. En el catálogo, esa variante es la tarjeta «CTlaser Fast LT» de la página de la serie CTlaser.
Datos de la hoja técnica del CTlaser LT de Optris.
| Principio de medición | Pirometría infrarroja, sin contacto, con cabezal separado de la electrónica |
|---|---|
| Rango de temperatura | −50 a 975 °C, escalable con las teclas o el software |
| Rango espectral | 8 a 14 µm |
| Resolución óptica | 75:1 (CTlaser) y 50:1 (CTlaser F), con el 90 % de la energía |
| Enfoque seleccionable | CF1: 0.9 mm a 70 mm · CF2: 1.9 mm a 150 mm · CF3: 2.75 mm a 200 mm · CF4: 5.9 mm a 450 mm · SF: 16 mm a 1200 mm |
| Apuntado | Doble láser, que marca la posición y el tamaño real del punto a cualquier distancia |
| Láser | 635 nm, 1 mW. Encendido y apagado desde la caja electrónica o por software. Consumo máximo de 160 mA |
| Exactitud del sistema | ±1 % o ±1 °C (CTlaser); ±1.5 % o ±1.5 °C (CTlaser F), el valor que resulte mayor, a 23 ±5 °C de ambiente y con objeto por encima de 0 °C |
| Repetibilidad | ±0.5 % o ±0.5 °C (CTlaser); ±1 % o ±1 °C (CTlaser F) |
| Resolución de temperatura (NETD) | 0.1 K; 0.5 K en la versión F |
| Tiempo de respuesta | 120 ms (CTlaser); 9 ms (CTlaser F), al 90 % de la señal y con adaptación dinámica a niveles bajos |
| Emisividad | Ajustable de 0.100 a 1.100, desde el sensor o por software |
| Corrección por ventana IR | Ajustable por software de 0.100 a 1.000 |
| Tratamiento de señal | Retención de pico, de valle y promedio, con retención extendida por umbral e histéresis |
| Salida analógica, canal 1 | Seleccionable: 0/4-20 mA, 0-5 V, 0-10 V o termopar tipo J y K |
| Salida analógica, canal 2 | Temperatura del propio cabezal (−40 a 85 °C) como 0-5 V o 0-10 V, o bien la salida de alarma |
| Salida de alarma | Colector abierto de 24 V y 50 mA |
| Salidas de relé | Opcionales: dos de 60 V CC o 42 V CA eficaces, 0.4 A, ópticamente aisladas |
| Interfaces digitales | Opcionales y enchufables: USB, RS232, RS485, CAN, Profibus DP y Ethernet |
| Impedancias de salida | mA: máx. 500 Ω con 8-36 V CC. mV: mín. 100 kΩ de carga. Termopar: 20 Ω |
| Entradas | Funcionales programables: ajuste externo de emisividad, compensación de temperatura ambiente y disparo de reinicio de las retenciones |
| Alimentación | 8 a 36 V CC |
| Temperatura ambiente | Cabezal: −20 a 85 °C, con apagado automático del láser a 50 °C. Electrónica: −20 a 85 °C |
| Temperatura de almacenamiento | −40 a 85 °C, cabezal y electrónica |
| Grado de protección | IP65 (NEMA-4) |
| Humedad relativa | 10 a 95 %, sin condensación |
| Vibración y choque | IEC 60068-2-6 y 60068-2-64; choque IEC 60068-2-27, 25 G y 50 G |
| Longitud de cable | 3 m de serie; 8 m y 15 m disponibles |
| Peso | 600 g el cabezal; 420 g la electrónica |
| Software | optris Compact Connect |
Una prestación que casi nunca aparece en las comparativas y que aquí sí está: el segundo canal analógico puede sacar la temperatura del propio cabezal, de −40 a 85 °C, como señal de 0-5 V o 0-10 V. Sirve para llevar al PLC una alarma real de sobrecalentamiento del sensor, en vez de descubrir que el cabezal se está cociendo cuando las lecturas ya derivaron. En un punto donde el ambiente ronda los límites, es la diferencia entre enterarte y no enterarte.
Es la comparación que más se pide, porque los nombres se parecen y los dos apuntan con láser doble. Pero son equipos de filosofías opuestas: uno está pensado para instalarse rápido y el otro para integrarse a fondo.
| CTlaser LT | CSlaser LT | |
|---|---|---|
| Construcción | Dos piezas: cabezal + electrónica | Una sola pieza |
| Cableado | Alimentación de 8 a 36 V CC, con su caja | Dos hilos: alimentación y señal |
| Enfoque | Seleccionable, cinco puntos | Lentes CF separadas |
| Punto mínimo | 0.9 mm | 1.4 mm |
| Óptica | 75:1 | 50:1 |
| Rango | −50 a 975 °C | −30 a 1000 °C |
| Respuesta | 120 ms, o 9 ms en la F | 150 ms |
| Salidas analógicas | Dos canales, con mA, tensión o termopar J y K | Solo 4-20 mA |
| Buses | USB, RS232, RS485, CAN, Profibus DP, Ethernet | Serie y USB opcional |
| Montaje en vacío | No declarado | Hasta 10⁻³ mbar |
La decisión, en una frase: si lo que necesitas es un punto que entre en una entrada de PLC con dos hilos y sin complicaciones, el CSlaser; si necesitas ver algo diminuto, corregir el enfoque en campo, sacar dos señales o hablar Profibus, el CTlaser. Y si tu proceso es de vacío, la decisión ya está tomada: solo el CSlaser lo declara. Las trece versiones de esta serie están en la página de la serie CTlaser, y el resto de familias, en el catálogo de pirómetros.
Cuando el tamaño del punto es el problema, o cuando la integración pide más de una señal:
Y cuándo no: por encima de 975 °C; donde el ambiente pase de 85 °C; y sobre metal desnudo y brillante, porque la banda de 8 a 14 µm es la peor para eso —ahí la superficie refleja más de lo que emite y la lectura depende de acertar una emisividad que nadie conoce—. Para metal hay que ir a las bandas cortas: el CTi 3M, el CTi 2M o el CTi 1M.
