El otro pirómetro de film — y no es el hermano mayor del P3
El CTi P3 y este no se eligen por temperatura ni por precio: se eligen por el polímero. El P3 mide poliolefinas —PE, PP, PS—; el P7 mide PET, poliuretano, PTFE y poliamida, que a 3.43 µm no se pueden medir. Y de paso trae el NETD más bajo de toda la serie CTi: 40 mK, sobre un rango que arranca en 0 °C.
Los dos pirómetros de plástico de la serie CTi se parecen en todo —mismo cabezal macizo, misma electrónica, mismas salidas— menos en lo único que decide si tu medida existe: la banda espectral. Y no es una escala de calidad. Cada banda coincide con una absorción distinta, y esa absorción es la que vuelve opaca a la película para que emita su propia radiación en vez de dejar pasar la del fondo.
| Banda | Polímeros | Rango | Equipo |
|---|---|---|---|
| 3.43 µm | Poliolefinas: PE, PP, PS | 35 a 600 °C | CTi P3 |
| 7.9 µm | PET, PU, PTFE, PA | 0 a 710 °C | CTi P7 (esta página) |
Dicho de la forma que importa en planta: un P3 apuntado a un film de PET no mide el PET, y un P7 apuntado a un film de PE no mide el PE. En los dos casos la película sigue siendo transparente en esa banda y el sensor lee el rodillo, la mesa o lo que haya detrás. Si tu línea procesa los dos tipos de material, hacen falta los dos cabezales —y como en esta serie los cabezales son intercambiables sobre la misma electrónica, eso no obliga a duplicar el equipo entero. Dinos qué polímeros pasan por tu línea y te decimos qué configuración sale a cuenta.
El NETD mide el ruido propio del sensor, es decir, el escalón de temperatura más pequeño que puede distinguir del ruido de fondo. Cuanto más bajo, más limpia sale la señal y menos hay que promediar para que el lazo de control no persiga fantasmas. Este es el mejor de toda la familia:
| CTi P7 | 40 mK — esta página |
|---|---|
| CTi 4M | 70 mK |
| CTi 3M | 70 mK en el 3MH3; hasta 200 mK en el 3MH1 |
| CTi P3 | 90 mK |
| CTi 1M | De 160 a 600 mK según versión |
Ese silencio se paga en velocidad, y conviene saberlo: el P7 responde en 150 ms y el P3 en 15 ms, diez veces más rápido. Es el intercambio de siempre —integrar más tiempo da menos ruido—, y para película en continuo suele salir a favor del P7, porque lo que se controla es una temperatura estable de proceso, no un evento fugaz. Si lo tuyo es un evento breve, la conversación es otra.
Datos de la hoja técnica del CTi P7 de Optris.
| Principio de medición | Pirometría infrarroja, sin contacto, con cabezal separado e intercambiable |
|---|---|
| Materiales | Películas delgadas de plástico: PET, PU, PTFE y PA |
| Rango de temperatura | 0 a 710 °C, escalable con las teclas, el software o la app |
| Rango espectral | 7.9 µm |
| Resolución óptica | 10:1, con el 90 % de la energía |
| Tiempo de respuesta | 150 ms (90 %) |
| Incertidumbre de medición | ±1.5 °C o ±1 %, el valor que resulte mayor. Medida con la respuesta ajustada a 1 s, emisividad 1 y ambiente de 23 ±5 °C |
| Repetibilidad | ±0.22 K. Medida con la respuesta ajustada a 200 ms y objeto a 50 °C |
| NETD | 40 mK típicos |
| Resolución de pantalla | 0.1 K |
| Emisividad | Ajustable de 0.05 a 1.100, con las teclas, el software o la app |
| Transmisividad | Ajustable de 0.05 a 1.100 |
| Tratamiento de señal | Retención de pico, de valle y promedio, con retención extendida por umbral e histéresis |

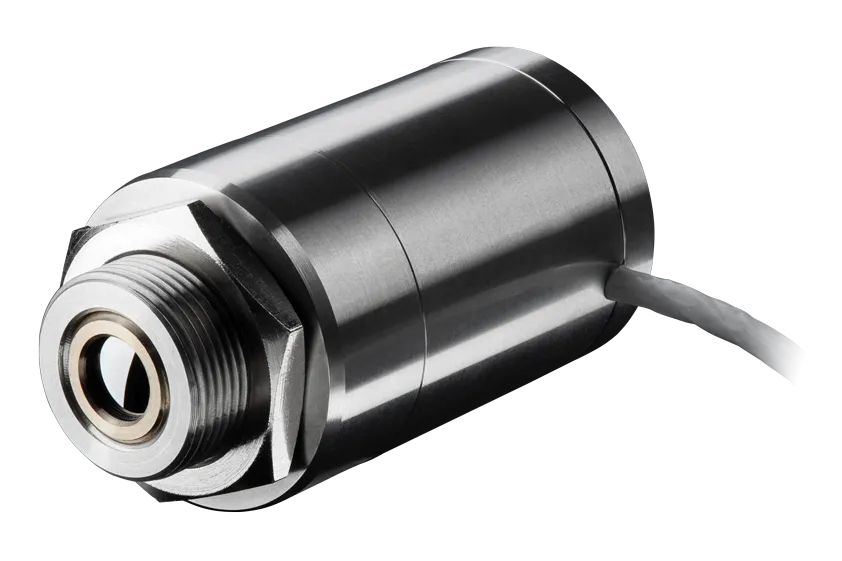

| Cabezal | Carcasa maciza, 200 g, intercambiable |
| Temperatura ambiente | Cabezal: −20 a 85 °C. Electrónica: −20 a 85 °C |
| Temperatura de almacenamiento | Cabezal: −40 a 85 °C. Electrónica: −40 a 85 °C |
| Salidas analógicas | Dos: 0/4-20 mA, 0-5 V, 0-10 V, termopar tipo K o alarma |
| Salida de alarma | Colector abierto de 24 V y 50 mA |
| Impedancias de salida | mA: máx. 500 Ω con 8-36 V CC. mV: mín. 100 kΩ de carga |
| Pines de E/S | Tres, programables como entrada o salida: ajuste externo de emisividad, compensación de temperatura ambiente, valor libre, disparo de reinicio de las retenciones o salida de alarma |
| Salidas de relé | Opcionales: dos de 60 V CC o 42 V CA eficaces, 0.4 A, ópticamente aisladas |
| Interfaces digitales | USB integrada de serie. Opcionales: EtherNet/IP, Profinet, EtherCAT, Ethernet TCP/IP, Modbus TCP, Modbus RTU, RS485 y RS232, o las salidas de relé |
| Electrónica | Display LCD retroiluminado y teclas de programación accesibles |
| Software | Optris CompactPlus Connect en PC y app IR Mobile en móvil, por la USB integrada |
| Alimentación | 8 a 30 V CC, 1.2 W |
| Longitud de cable | 3 m de serie; 8 m y 15 m disponibles |
| Humedad | 10 a 95 %, sin condensación |
| Grado de protección | IP65 (NEMA-4) |
| Vibración y choque | IEC 60068-2-6 y 60068-2-64; choque IEC 60068-2-27, 25 G y 50 G |
| Peso | 200 g el cabezal con su carcasa maciza; 420 g la electrónica |
Una diferencia con el CTi P3 que no se ve en ninguna tabla comparativa y que conviene tener presente: el P3 exige que el objeto esté al menos 10 °C por encima del cabezal, y solo garantiza sus especificaciones por encima de 50 °C. El P7 no arrastra ninguna de las dos condiciones y además empieza a medir en 0 °C. En procesos fríos —film enfriándose sobre el rodillo, salas climatizadas— eso lo convierte en el candidato natural aunque el polímero admitiera las dos bandas.
Comparten la unidad electrónica entera, el cabezal macizo de 200 gramos, las dos salidas analógicas, la USB integrada, los buses opcionales y la alimentación. Todo lo que sigue es lo que de verdad los separa:
| CTi P7 | CTi P3 | |
|---|---|---|
| Banda | 7.9 µm | 3.43 µm |
| Polímeros | PET, PU, PTFE, PA | PE, PP, PS |
| Rango | 0 a 710 °C | 35 a 600 °C |
| Óptica | 10:1 | 15:1 |
| Respuesta | 150 ms | 15 ms |
| NETD | 40 mK | 90 mK |
| Incertidumbre | ±1.5 °C o ±1 % | ±2.5 °C o ±1 % |
| Repetibilidad | ±0.22 K | ±0.25 K |
| Objeto sobre el cabezal | Sin condición declarada | Debe superarlo en 10 °C |
| Especificaciones válidas | En todo el rango | Por encima de 50 °C |
Mirando solo la tabla, el P7 gana en casi todo: mide mejor, con menos ruido, en más rango y sin letra pequeña. Y aun así no puede sustituir al P3, porque sobre PE o PP no tiene nada que medir. Esa es exactamente la trampa de comparar estos dos equipos por sus números: la columna que decide es la de los polímeros. Donde el P3 sí gana de verdad es en velocidad —diez veces— y en óptica, 15:1 contra 10:1, que es lo que permite ponerse más lejos del proceso. Y si el problema es justamente la óptica, dentro de los mismos 7.9 µm está el CTlaser P7, que sube a 45:1, enfoca en campo y apunta con doble láser —a cambio de una resolución de 0.5 K en vez de 0.1—. La serie completa está en la página de la serie CT.
Donde se transforma película de poliéster, poliuretano, PTFE o poliamida, y su temperatura decide la calidad:
Y cuándo no: sobre PE, PP o PS, que son terreno exclusivo del CTi P3; cuando el evento térmico es de milisegundos, porque 150 ms es lento para eso; y sobre metal desnudo, pese a lo que decía la documentación que nos llegó con este equipo —7.9 µm es onda larga y para plástico, no una banda de metal; para eso están el 3M, el 2M y el 1M.
