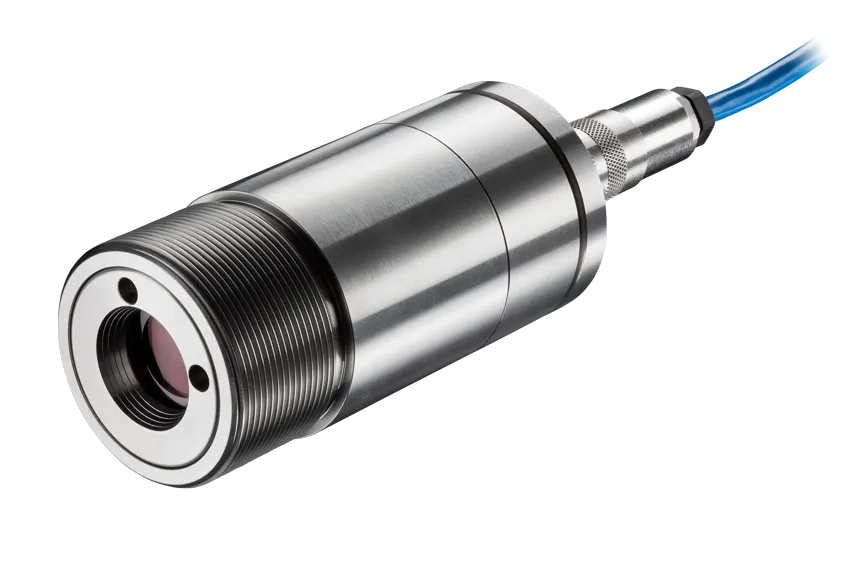

La misma cámara del 1M, empezando 235 °C más abajo
Conserva íntegro lo que hace especial a esta familia —cámara de 640 × 480 píxeles, láser de cruz, enfoque continuo y óptica de hasta 300:1 con punto de 0.3 mm— y con la banda de 1.6 µm arranca en 250 °C en vez de 485. Es el CTvideo que cubre el tratamiento térmico completo, del temple al rojo vivo.
Este equipo y el CTvideo 1M son el mismo instrumento con distinta banda: idéntica cámara de 640 × 480 píxeles, idéntico láser de cruz, idéntico enfoque vario, idéntica óptica de hasta 300:1 y el mismo punto mínimo. Lo único que cambia es dónde vive el rango — y eso lo cambia todo a la hora de elegir:
| Banda | Empieza en | Llega a | Equipo |
|---|---|---|---|
| 1.0 µm | 485 °C | 2200 °C | CTvideo 1M |
| 1.6 µm | 250 °C | 2000 °C | CTvideo 2M (esta página) |
Los 235 °C que gana por abajo son justo el tramo donde vive medio proceso de tratamiento térmico, forja templada y recocido — temperaturas a las que el 1M sencillamente no tiene señal. Renuncia a 200 °C por arriba, que casi nunca son los que faltan.
La contrapartida, dicha honestamente: a 1.6 µm el error de emisividad pesa algo más que a 1.0 µm. Es la misma física que sube el suelo de la banda, leída al revés. Si tu proceso está siempre por encima de 485 °C y el metal es especialmente brillante, el CTvideo 1M da una lectura algo más robusta con exactamente el mismo equipo. Si baja de ahí, no hay debate: es este.
Como son el mismo instrumento, no repetimos aquí lo que ya está desarrollado en la ficha del CTvideo 1M. En titulares:
| Cámara | Digital por USB 2.0, 640 × 480 px, campo de visión de 3.1° × 2.4°, mirando por el mismo eje que el sensor |
|---|---|
| Láser de cruz | Patentado, en uso paralelo con la cámara, para alinear «bajo todas las condiciones de visión posibles» |
| Enfoque | Vario, continuo: foco cercano de 90 a 250 mm y foco estándar de 200 mm a infinito |
| Punto de medición | 0.3 mm a 90 mm con foco cercano en las versiones de 300:1; 16.7 mm a 5 metros con foco estándar |
| Exactitud y velocidad | ±(0.3 % + 2 °C) · repetibilidad ±(0.1 % + 1 °C) · 0.1 K · exposición de 1 ms |
Sobre el punto mínimo hay un matiz que aplica a las dos ramas: la hoja da dos cifras. Sus características resumen «desde 0.5 mm» y la tabla óptica llega a 0.3 mm. Publicamos las dos; si tu especificación depende de esa décima, se confirma con fábrica antes de pedir.
El Compact Connect viene incluido y hace algo que un pirómetro de punto normalmente no puede: tomar capturas automáticas de imagen, por tiempo o disparadas por temperatura. Si una pieza se sale de rango, queda la foto de lo que el sensor estaba viendo en ese momento. Además registra y grafica los valores, configura los parámetros y permite el control remoto del sensor, con el enlace USB ampliable hasta 100 metros por Ethernet.
Lo desarrollamos con más detalle en la ficha del CTvideo 1M, porque el software es exactamente el mismo. La idea, en una frase: convierte un punto de medición en un punto de medición con testigo, que es lo que hace falta cuando hay que justificar una temperatura ante un cliente o una auditoría.
Datos de la hoja técnica conjunta del CTvideo 1M y 2M de Optris, en lo que corresponde a la rama 2M.
| Rango de temperatura | 250 a 2000 °C en tres versiones: 250-800 (2ML), 385-1600 (2MH) y 490-2000 °C (2MH1). Escalable con las teclas o el software |
|---|---|
| Rango espectral | 1.6 µm |
| Principio de medición | Pirometría infrarroja, sin contacto, con cabezal separado de la electrónica |
| Materiales | Metales y materiales cerámicos |
| Mira | Mira de video y láser de cruz patentado, en uso paralelo, para alineación bajo cualquier condición de visibilidad |
| Cámara | Digital por USB 2.0, 640 × 480 px, campo de visión de 3.1° × 2.4° |
| Enfoque | Vario, manual y continuo. Dos versiones de óptica: foco estándar de 200 mm a infinito, y foco cercano de 90 a 250 mm |
| Punto de medición | Declarado desde 0.5 mm; la tabla óptica llega a 0.3 mm a 90 mm con foco cercano en las versiones de 300:1 |
| Tiempo de exposición | 1 ms (90 %), con adaptación dinámica a niveles bajos de señal |
| Exactitud del sistema | ±(0.3 % de la lectura + 2 °C), a 23 ±5 °C de ambiente, con emisividad 1 y respuesta de 1 s |
| Repetibilidad | ±(0.1 % de la lectura + 1 °C) |
| Resolución de temperatura | 0.1 K |
| Emisividad | Ajustable de 0.100 a 1.100, con las teclas o el software |
| Transmisividad | Ajustable de 0.100 a 1.000 |
| Tratamiento de señal | Retención de pico, de valle y promedio, con retención extendida por umbral e histéresis |
| Salidas analógicas | 0/4-20 mA, 0-5 V, 0-10 V o termopar tipo J y K |
| Salida de alarma | Colector abierto de 24 V y 50 mA |
| Salida digital | USB 2.0; Ethernet mediante servidor USB opcional |
| Impedancias de salida | mA: máx. 500 Ω con 8-36 V CC. mV: mín. 100 kΩ de carga. Termopar: 20 Ω |
| Entradas | Funcionales programables: ajuste externo de emisividad, compensación de temperatura ambiente y disparo de reinicio de las retenciones |
| Longitud de cable | Sensor-electrónica: 3 m de serie, 5 m y 10 m. USB: 5 m, ampliable hasta 100 m por Ethernet |
| Alimentación | 8 a 36 V CC. La hoja recoge también 24 V CC o alimentación por Ethernet (PoE) entre los modos de conexión |
| Láser | 635 nm, 1 mW. Encendido y apagado desde la caja electrónica o por software, con apagado automático a 50 °C. Consumo máximo de 160 mA |
| Temperatura ambiente | Cabezal: −20 a 70 °C sin refrigeración, y 50 °C con el láser encendido. Electrónica: −20 a 85 °C |
| Temperatura de almacenamiento | −40 a 85 °C |
| Grado de protección | IP65 (NEMA-4) |
| Humedad relativa | 10 a 95 %, sin condensación |
| Vibración y choque | IEC 60068-2-6 y 60068-2-64; choque IEC 60068-2-27, 25 G y 50 G |
| Peso | 600 g el cabezal; 420 g la electrónica |
| Software | optris Compact Connect, incluido: configuración del sensor, alineación por video, monitorización del proceso en tiempo real, captura automática de imágenes por tiempo o por temperatura, representación y registro gráfico de las medidas, y control remoto del sensor |
Dos avisos antes de cerrar un proyecto con este equipo. El primero, de montaje: el cabezal se queda en 70 °C de ambiente —y en 50 °C si el láser queda encendido—, bastante menos que el CTlaser 2M (85 °C) y mucho menos que el CTi 2M (125 °C). La electrónica sí admite 85 °C y va separada, hasta 10 metros de cable más allá. El segundo, sobre el catálogo: la tarjeta de este equipo publica «250 – 2200 °C» y su hoja dice 250 a 2000 — los 2200 son el techo del CTvideo 1M. El dato bueno es el de la hoja técnica descargable, y es el que hemos publicado aquí.
El «250 a 2000 °C» es la unión de las tres versiones de la rama 2M, y como en toda la gama el rango y la óptica van atados:
| Versión | Rango | Óptica |
|---|---|---|
| 2ML | 250 a 800 °C | 150:1 |
| 2MH | 385 a 1600 °C | 300:1 |
| 2MH1 | 490 a 2000 °C | 300:1 |
La trampa de siempre, y aquí conviene verla antes de pedir: la versión que baja a 250 °C, la 2ML, es de 150:1. Los 300:1 y el punto de 0.3 mm empiezan en 385 °C. Si necesitas temperatura baja y objetivo diminuto a la vez, ninguna versión te da las dos cosas — hay que acercar el sensor con la óptica de foco cercano o replantear el punto. Dinos temperatura, tamaño y distancia de montaje y sale la versión correcta de las tres.
Los tres miden metal en la misma banda y con rangos parecidos. Lo que los separa es cuánto te ayudan a acertar el punto y cómo se integran:
| CTvideo 2M | CTlaser 2M | CTi 2M | |
|---|---|---|---|
| Mira | Cámara 640×480 + láser de cruz | Doble láser | Sin mira |
| Rango | 250 a 2000 °C | 250 a 2000 °C | 250 a 2000 °C |
| Óptica | hasta 300:1 | hasta 300:1 | 40:1 y 75:1 |
| Punto mínimo | 0.3 mm | 0.5 mm | 1.5 mm |
| Enfoque | Vario continuo, 90 mm a ∞ | Seleccionable, cinco posiciones | Fijo |
| Documenta el proceso | Sí: capturas automáticas | No | No |
| Ambiente del cabezal | 70 °C | 85 °C | 125 °C |
| Enlace digital | USB 2.0, hasta 100 m por Ethernet | USB, RS232, RS485, CAN, Profibus DP | EtherCAT, Profibus DP, Modbus RTU… |
Los tres cubren el mismo rango, así que la decisión no es de temperatura sino de qué te está costando más. Si es acertar y verificar el punto —objetivo pequeño, superficie brillante, montaje que hay que comprobar meses después—, este. Si es la integración, y tu planta habla Profibus o CAN, el CTlaser 2M. Y si el problema es que el cabezal va a un sitio caliente, el CTi 2M aguanta 125 °C frente a los 70 de este. Las tres versiones de la serie están en la página de la serie CTvideo.
Cuando el proceso recorre mucho rango de temperatura y necesitas ver —y poder demostrar— qué estás midiendo:
Y cuándo no: por debajo de 250 °C, donde el CTvideo 3M mantiene la misma cámara y baja a 50 °C; si el punto de montaje pasa de 70 °C, el límite del cabezal; si tu planta exige Profibus DP, CAN o Profinet, porque aquí el enlace es USB y Ethernet; cuando el evento dura menos de un milisegundo; sobre metal fundido, que pide los 525 nm del CTlaser 05M; y sobre vidrio, que a 1.6 µm es transparente.
