Switches industriales y enlaces WiFi para red de video

Hay dos familias en este catálogo, y no son intercambiables

Es la distinción que más dinero ahorra —y la que más se pasa por alto al comparar precios—. El catálogo mezcla switches de bastidor y switches industriales, y no hacen el mismo trabajo:

La diferencia práctica no es el rango de temperatura en sí: es que un switch de bastidor en un tablero de campo se queda sin la única fuente que tiene el día que falla, y que un tablero cerrado al sol de mediodía pasa de 50 °C con facilidad. Los industriales llevan dos entradas de alimentación precisamente para eso.

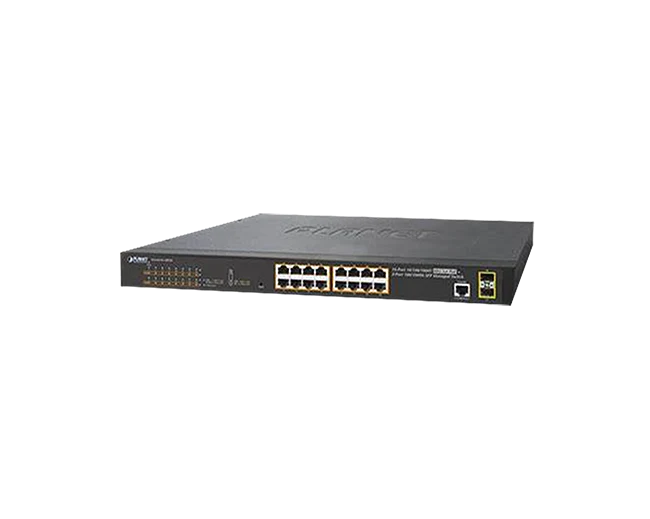

Regla práctica de cotización: si el equipo va a vivir en un cuarto con aire acondicionado y UPS, una serie GS basta y cuesta menos. Si va a un tablero, a una caseta o a un poste, la serie IGS no es un lujo — es la que va a seguir encendida.

«Ocho puertos PoE» no significa ocho cámaras

Es el error de dimensionamiento más repetido en instalaciones de video, y se evita con una resta.

Cada puerto PoE+ según IEEE 802.3at entrega hasta 30 W. Pero el switch tiene además un presupuesto total, que es lo que la fuente puede repartir entre todos los puertos a la vez. Y los números del catálogo lo dejan claro:

Una cámara fija consume bastante menos que una PTZ con calefactor y limpiaparabrisas trabajando en invierno, así que el cálculo real se hace con el consumo de los modelos concretos, no con el máximo teórico. Pero la regla que nunca falla es esta: sumar el consumo de todas las cámaras y compararlo con el presupuesto, no con el número de puertos.

Y ojo con el invierno, que es cuando el sistema se cae: el calefactor de una carcasa de exterior entra justo el día más frío, y entra en todas a la vez. Si el presupuesto PoE está calculado al límite del consumo de verano, ese es el día que se apagan cámaras.

Tres cosas que un switch de oficina no tiene

• Anillo ERPS — presente en diez modelos del catálogo. La red se cablea en anillo en lugar de en árbol, y si se corta un tramo el tráfico da la vuelta por el otro lado. En una planta donde el cable va por bandeja junto a maquinaria, es la diferencia entre perder un ramal y perder nada.
• IEEE 1588 — sincronización de tiempo de precisión, en el IGS-5225-4T2S y el IGS-6325-24P4S. Importa más de lo que parece: la grabación por evento de Matrica exige sincronización horaria con el sistema de automatización. Si el reloj del video y el del PLC no coinciden, la reconstrucción de un incidente no vale.
• Modbus TCP en el propio switch — también en esos dos modelos. Significa que el estado de la red —puertos caídos, alarmas— puede leerse desde el PLC o el SCADA, junto al resto de la planta, en lugar de vivir en una consola que nadie mira.

El tope de la gama, el IGS-6325-24P4S, junta casi todo: 24 puertos gigabit con PoE 802.3at en bastidor de 19", −40 a +75 °C, doble alimentación redundante de 48 a 56 V CC, entradas y salidas digitales, anillo ERPS, IEEE 1588, Modbus TCP, ONVIF, funciones de ciberseguridad, enrutamiento de nivel 3 por hardware con OSPFv2 y diseño sin ventilador.

Que un switch declare ONVIF es poco habitual y aquí tiene sentido: le permite reconocer las cámaras que tiene colgadas y tratarlas como dispositivos conocidos, no como tráfico anónimo.

Características técnicas

Datos del catálogo oficial de Telea Tecnovision, sección Transmission Products.

Cómo llegar al punto lejano: cuatro respuestas, por distancia

Ethernet sobre cobre se acaba a los 100 m. Casi todos los problemas de una red de video en planta son variantes de «la cámara está más lejos de cien metros». El catálogo tiene cuatro salidas, y elegir bien ahorra obra civil:

Sobre el enlace inalámbrico, dos precisiones que conviene tener claras antes de comprometer un diseño. Trabaja solo en 5 GHz, no en doble banda; y su alimentación es PoE pasivo de 8 a 30 V CC, expresamente no 802.3af, así que no se conecta a un puerto PoE normal de un switch: viene con su propio inyector. Es un error de montaje que se comete a menudo.

Sobre las marcas, otra vez con transparencia

Como pasa con los grabadores, que son equipos Hanwha Wisenet, la electrónica de red de este catálogo no es de fabricación propia de Telea: los códigos GS, IGS, IGT, MGB, MTB y LRP corresponden a switches y ópticas de PLANET Technology, integrados dentro del sistema Telea.

Lo decimos porque es útil saberlo —los repuestos, la documentación extendida y las actualizaciones de firmware vienen de ahí— y porque no cambia lo importante: la ingeniería del conjunto es de Telea y el soporte en México lo damos nosotros.
