Carcasas ATEX y PTZ antiexplosivas Telea

Lo que se compra aquí es la envolvente, no la cámara

Es la confusión más cara de este catálogo, y merece un párrafo entero. En un CCTV para zona clasificada, la certificación ATEX/IECEx no la aporta la cámara. La aporta la caja que la encierra: un cuerpo capaz de contener una explosión interna sin propagarla al exterior, con juntas, entradas de cable y tornillería calculadas para eso.

La consecuencia práctica es que aquí no se elige por resolución ni por zoom. Se elige por marcado, grupo de gas, clase de temperatura y temperatura ambiente. La resolución, el zoom, el ONVIF y el perfil de streaming los pone la cámara IP o PTZ estándar que va dentro, que es otro producto y otra página.

Dicho de otro modo: una carcasa de acero inoxidable no tiene ONVIF, ni firmware, ni perfil S/G. Tiene un certificado. Si alguien te ofrece una «cámara ATEX ONVIF Profile S/G» como si fuera un solo artículo, pídele que separe la partida: son dos.

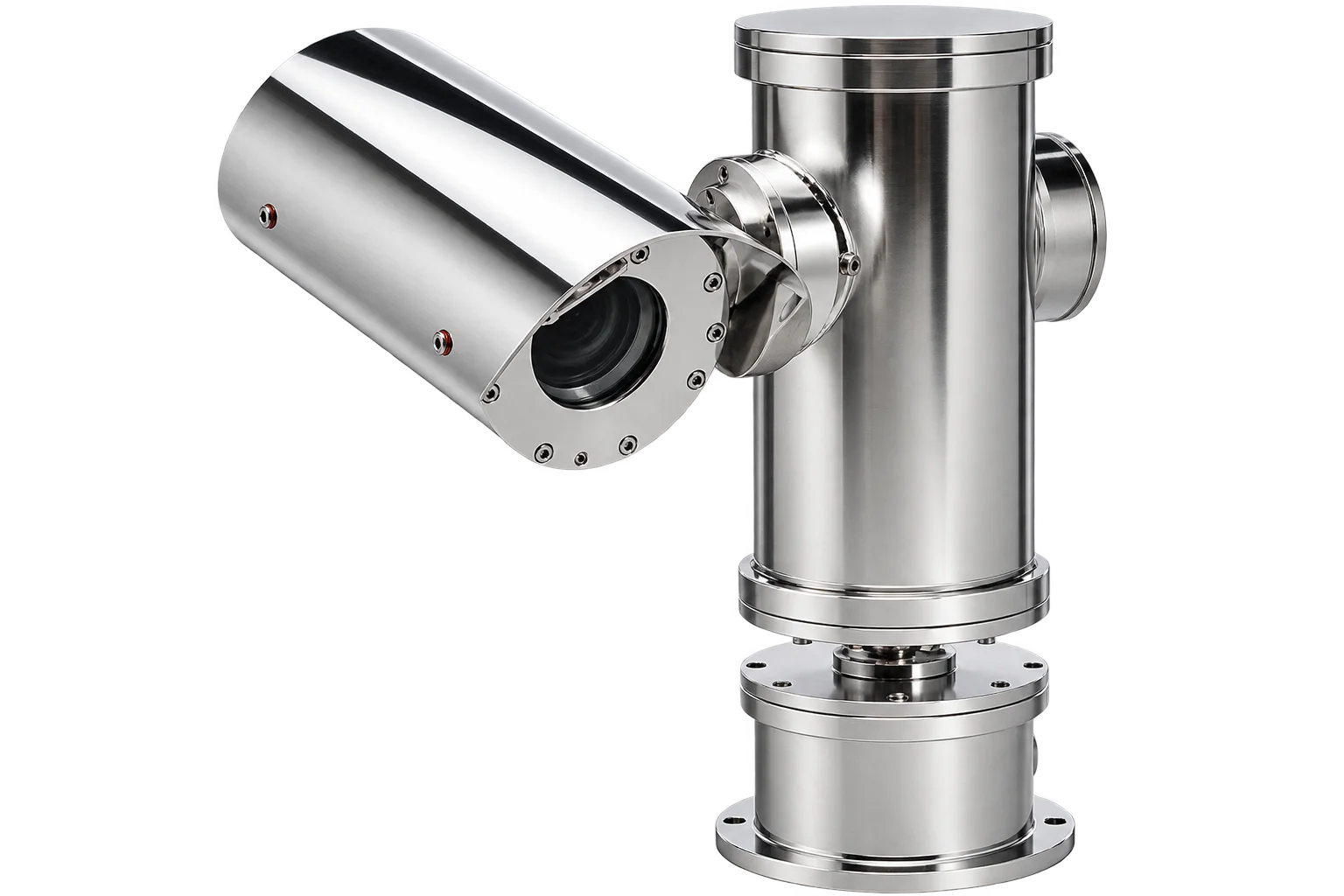

Cómo se lee el marcado de la unidad EXPTZ-CR

El catálogo declara el marcado completo, y vale la pena desmontarlo pieza a pieza porque cada trozo elimina o habilita una instalación concreta. La versión de 24 V lleva:

II 2G Ex db op pr IIC T6 Gb  ·  −40 °C ≤ T.amb ≤ +75 °C  ·  IP66/IP67

La versión de 230 V cambia el reparto, y esto sí hay que mirarlo antes de pedir: declara T.amb ≤ +60 °C en su condición general, IIB T5 Gb para −40 a +75 °C, y añade el marcado de polvo: II 2D Ex tb IIIC T100 °C Db, de −40 a +75 °C. Ese «2D … Db» es el que habilita zona 21 y zona 22.

Traducido a decisión de compra: si tu atmósfera es de gas del grupo IIC —hidrógeno, acetileno— la versión de 24 V es la que lo cubre. Si lo tuyo es polvo combustible, la que necesitas es la de 230 V, que es la que trae el marcado de polvo. No son intercambiables, aunque el cuerpo sea el mismo.

Cuidado: no todo lo que está en la sección «ATEX» es ATEX

Esto es una advertencia sobre el propio catálogo, y la damos porque cotizar mal aquí no es un error de precio, es un error de seguridad.

La sección se titula ATEX Housing & PTZ y ocupa dos páginas. Solo la primera es ATEX. La segunda contiene carcasas y PTZ weatherproof —resistentes a la intemperie— en acero inoxidable y aluminio, que son excelentes para ambiente marino o corrosivo pero no llevan ningún marcado Ex:

Dos productos casi gemelos, el EXPTZ-CR/230 y el PTZ250-CR/230, comparten forma, material y tensión. Uno es antiexplosivo y el otro no. Si el punto de montaje cae dentro del plano de clasificación de áreas, esa letra de diferencia lo es todo. Mándanos el plano y lo verificamos antes de cotizar.

Características técnicas

Datos del catálogo oficial de Telea Tecnovision. Los marcados van transcritos literalmente.

Esos 33 kg no son un dato de ficha: son un dato de obra. Definen el soporte, el poste y, muchas veces, si hace falta plataforma o grúa para montarlo. El soporte de pared en AISI 316L específico para la serie EXPTZ es el SSBK-L.

Por qué la ventana de germanio, y por qué a veces sin rejilla

Varias de estas carcasas se ofrecen con ventana de germanio en lugar de vidrio. La razón es física y no admite atajos: el vidrio es opaco al infrarrojo lejano. Una cámara térmica que trabaja entre 7,5 y 14 µm no ve absolutamente nada a través de una ventana de vidrio corriente, por muy limpia que esté. El germanio sí es transparente en esa banda, y por eso es el material obligado cuando lo que va dentro es una cámara térmica.

El recubrimiento AR/DLC que declara el catálogo hace dos cosas a la vez: la parte antirreflejante recupera parte de la señal que el propio germanio reflejaría, y la capa de carbono tipo diamante protege la ventana, que es cara y blanda comparada con el vidrio.

Y la variante gridless, sin rejilla frontal, tiene una explicación igual de concreta: una rejilla metálica delante de una cámara térmica se ve. Aparece en la imagen, y además tiene su propia temperatura, así que interfiere con la medida. Quitarla mejora la imagen; mantenerla protege el germanio de un golpe. Es una decisión de instalación, no de precio.

Si lo que buscas no es vigilancia sino medir temperatura —un horno, una colada, un quemador— la familia correcta no es esta: son las cámaras de visión de proceso de alta temperatura, o las cámaras termográficas industriales.

Dos caminos para la misma zona clasificada

Para un punto de vigilancia certificado hay dos maneras de llegar, y no es lo mismo elegir una que otra:

Las cámaras ya certificadas están en la rama Tecnovideo: fijas ATEX de las series TX y TS, PTZ antiexplosivas, duales de visible y térmica y la térmica antideflagrante Compact Thermal.

Regla práctica: si el proyecto es nuevo y no hay preferencia de cámara, el conjunto certificado suele salir más simple. Si ya tienes normalizado un modelo de cámara en planta —por repuestos, por el VMS o por costumbre del personal—, la carcasa te deja conservarlo. También hay sistemas de lavado y accesorios ATEX en la rama Tecnovideo, además de los WP10EXdT4 y WP10EXdT6 de Telea que describe esta página.
