Cámaras IP y PTZ Telea para seguridad industrial

No es una cámara: son seis familias, y se eligen por el problema

«Cámara IP» no dice gran cosa. Lo que decide la instalación es si hay que seguir algo o solo mirarlo, si el punto tiene red o solo el coaxial que quedó de la instalación anterior, y cuánto frío, calor o vibración va a comerse el equipo.

Y hay una séptima vía que suele salir más barata que cualquier cámara nueva: los codificadores de red de 1 y 4 canales, que meten cámaras analógicas ya instaladas —AHD, CVI, TVI, CVBS— dentro del sistema IP con protocolo ONVIF. Si la planta tiene veinte cámaras viejas que funcionan, no siempre hay que tirarlas.

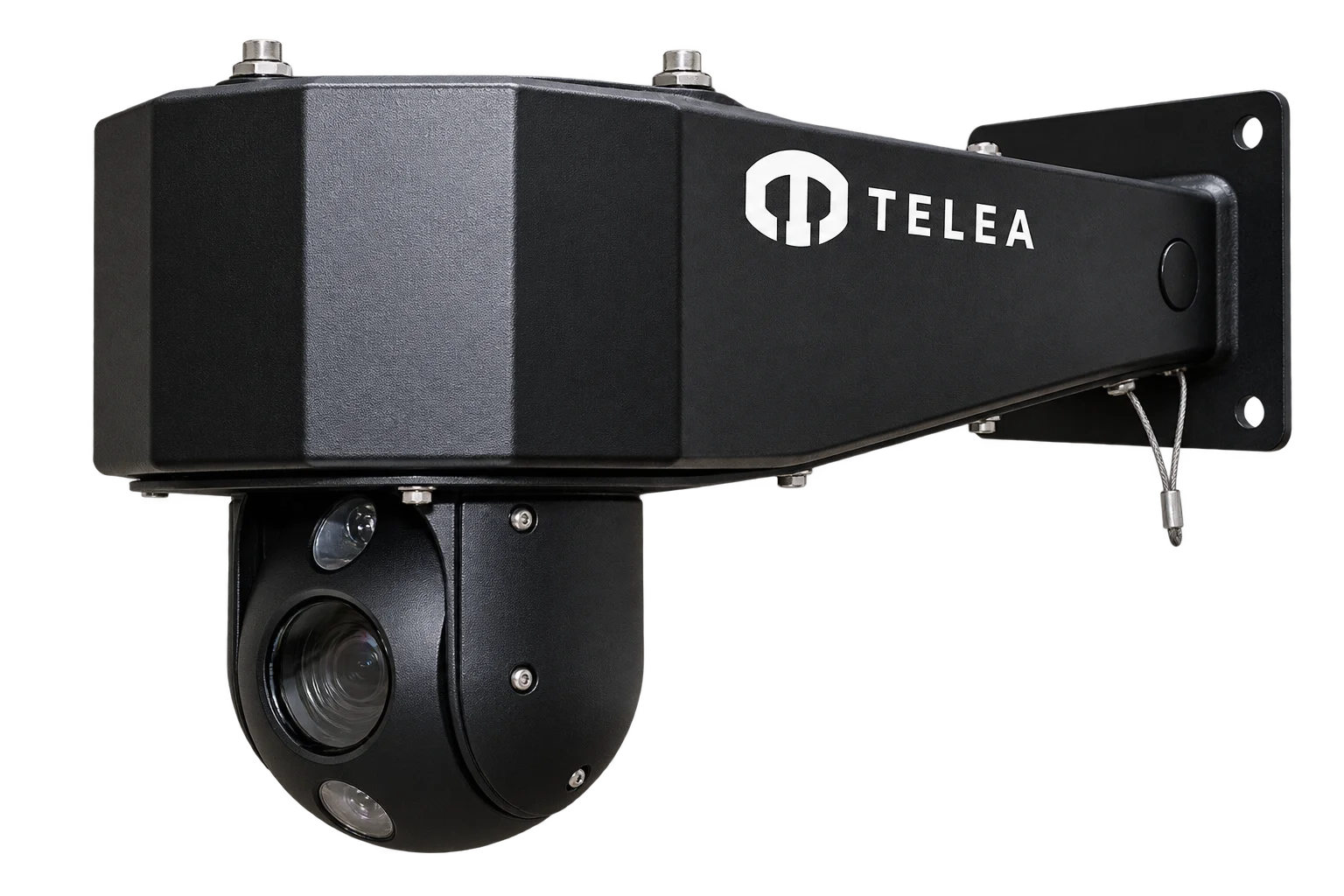

La PTZ que va montada en una grúa

Es la cámara de la fotografía de arriba, y el modelo que más claramente separa este catálogo de uno de videovigilancia comercial. La PTZ compacta de la serie DOV.MIP7230 no está descrita como «para exterior»: está descrita como apta para vehículos, bulldozers y grúas puente. Y las diferencias no son de folleto.

• Soporte antivibración incluido — de pared o de techo, según la versión. En una grúa, la vibración no es un detalle: es lo que rompe el equipo.
• Protección térmica contra radiación — pantalla específica frente al calor radiante, no solo un parasol.
• Protección reforzada contra polvo y paso de cable protegido, que es por donde suelen entrar las averías en un equipo que se mueve.
• De −45 a +60 °C, y hasta +65 °C de forma no continua. Es el rango más amplio de las cámaras del catálogo.

Ópticamente es una PTZ seria: sensor de 1/2,8", 1920 × 1080, zoom óptico de 33× (f = 4,3 a 129 mm), rotación horizontal continua de 360° a 300°/s, vertical de −45 a +90° a 120°/s y 256 posiciones preajustadas. Iluminación mínima de 0,05 lux en color y 0,01 lux en blanco y negro. IP66, Ø 124 × 210 mm.

Hay cuatro variantes de esta cámara y la diferencia entre ellas es exactamente cuánta protección lleva: con soporte de pared antivibración, con soporte de techo antivibración, sin dispositivos de protección, y sin protección térmica. Es una decisión de precio contra vida útil, y conviene tomarla mirando el punto de montaje real.

Matrica no es un VMS de caseta: se conecta al proceso

La mayoría de los sistemas de videovigilancia terminan en un monitor que mira un vigilante. Matrica 3.0, la plataforma de Telea, está construida para lo contrario: para que el video sea un dato más del sistema de control.

Corre sobre matrices de video digital embebidas con procesador Intel Core i5, refrigeración pasiva sin ventilador para operación 24/7 y montaje VESA detrás del propio monitor. Viene en tres versiones —estándar, profesional y enterprise— que se diferencian en cuántas cámaras o codecs gestionan: 16, 64 o 128.

Lo interesante son las licencias de integración, porque son las que explican por qué esto se vende a una planta y no a un centro comercial:

Traducido: cuando salta una alarma en el PLC, el sistema puede girar la PTZ al preset correcto y grabar solo, sin que nadie toque nada. Y al revés, el operador de la sala de control ve el video dentro de su propio entorno.

Sobre la integración con VMS de terceros hay que ser preciso, porque es donde más se promete de más. El catálogo declara compatibilidad con plataformas de terceros únicamente para el software DigiDesk, y con una reserva explícita: tras comprobar la compatibilidad caso por caso. No damos por buena ninguna marca concreta antes de esa comprobación — pregúntanos y lo verificamos con fábrica.

Características técnicas de la gama

Rangos que cubre el catálogo CCTV de Telea Tecnovision. Cada modelo concreto ocupa una parte de ellos, no todos a la vez.

Esta tabla describe la gama, no un equipo. Para cotizar hace falta bajar a modelo, y eso depende de tres datos que no están en ningún catálogo: la distancia al objetivo, si hay que identificar personas o solo detectar presencia, y qué infraestructura de red y de energía llega al punto. Mándanos eso y te devolvemos la lista de códigos concreta.

Lo que hace industrial a un CCTV casi nunca es la cámara

Los sistemas de videovigilancia en planta no suelen fallar por la cámara. Fallan por el switch que se apagó en agosto, por el rayo que entró por el cable de un poste, o por el latiguillo que se peló contra un canto metálico. Por eso la mitad del catálogo no son cámaras:

• Switches Ethernet industriales — carril DIN, sin ventilador, de −40 a +75 °C, con doble alimentación redundante de 12 a 48 V CC o 24 V CA, anillo ERPS de recuperación y modelos con Modbus TCP y ONVIF. Nada que ver con un switch de rack de oficina.
• Fibra óptica — transceptores SFP monomodo de hasta 10 km, multimodo, y SFP+ de 10 G, para separar la caseta de vigilancia de la zona de proceso.
• Enlaces inalámbricos de 5 GHz — punto a punto, antena integrada de 24 dBi, cuerpo IP67 y de −40 a +70 °C, para el punto al que no llega la zanja.
• Extensión sobre par trenzado — datos y alimentación PoE+ hasta 500 m por cable UTP, cuando el punto queda más lejos de los 100 m que da Ethernet.
• Cajas de conexión y alimentación IP66 — aluminio inyectado, con red de protección contra sobretensiones y cortocircuitos, y salidas de 12 V CC, 24 V CC/CA, 48 V CC o PoE+. Hay versión en acero inoxidable AISI 316 y armarios de hasta 700 × 500 × 200 mm.
• Kits de interconexión preensamblados — el cable entre la cámara y la caja, protegido dentro de manguera de acero galvanizado trenzado, con versión retardante de llama. Vienen montados y cableados de fábrica.

Ese último punto es más importante de lo que parece en un presupuesto. Un sistema de veinte cámaras se cotiza rápido mirando solo las cámaras y luego se va de precio en obra, cuando aparecen las cajas, los kits, el switch industrial y la alimentación. Nosotros lo cotizamos completo desde el principio: es más lento de leer y bastante menos sorprendente de pagar.

Dónde termina esta gama: la zona clasificada

Conviene decirlo sin rodeos, porque es la confusión que más caro sale. Estas cámaras son equipos industriales robustos, no equipos a prueba de explosión. Aguantan agua, polvo, frío, vibración y golpes; no están certificadas para atmósferas potencialmente explosivas.

En un CCTV para zona clasificada, la certificación no la aporta la cámara: la aporta el housing certificado ATEX que la envuelve —acero inoxidable AISI 316L o aluminio, con calefactor, desempañador, limpiaparabrisas y ventana de germanio cuando la cámara es térmica— y la unidad PTZ certificada que lo mueve. Eso es otro producto y otra ingeniería.

Si tu punto de vigilancia cae en zona 1, zona 2 o zona 21/22, lo que necesitas son las carcasas ATEX y PTZ antiexplosivas, o las cámaras ATEX de Tecnovideo, que vienen certificadas de fábrica; la visión de conjunto está en CCTV Industrial para Zonas Clasificadas y Ambientes Corrosivos. Para área segura, la rama Tecnovideo tiene además sus cámaras compactas y de largo alcance. Y si lo que buscas no es seguridad sino ver el proceso —el interior de un horno, una colada, un quemador— eso son las cámaras de visión de proceso de alta temperatura, que es una familia distinta.
