De 4 a 64 canales, hasta 160 TB, operación 24/7
Un sistema de video industrial se juzga el día que algo sale mal. Por eso lo que separa a estos grabadores de uno de tienda no es el número de canales: es el respaldo automático de grabación cuando la red se cae, la redundancia N+1 cuando el equipo falla y el RAID cuando falla un disco. Tres cosas que solo importan una vez, y esa vez lo son todo.
La elección no es de gama alta contra gama baja. Es de qué hay tendido en la planta.
| NVR (series XRN y QRN) | DVR híbrido (serie HRX) | |
|---|---|---|
| Entrada | Cámaras IP por red | Cinco formatos a la vez: AHD, TVI, CVI, CVBS e IP |
| Cableado | Ethernet, con PoE en los modelos de 4 y 8 canales | Coaxial existente, más red para los canales IP |
| Canales | 4, 8, 32 y 64 | 16 (hasta 18 con los de red) y 4+2 (hasta 6) |
| Cuándo | Instalación nueva, o ampliación sobre red ya desplegada | Renovar sin volver a cablear: subir a 8 MP sobre el coaxial que ya está |
Ese «5 en 1» del DVR es la clave de una migración por fases: acepta hasta 8 megapíxeles sobre coaxial en AHD, TVI y CVI, más CVBS analógico de toda la vida, más canales IP. Permite cambiar cámaras poco a poco sin tirar un metro de cable ni quedarse con dos sistemas separados.
Y un detalle de campo que ahorra una zanja: los DVR llevan control coaxial Pelco-C, es decir, mandan el PTZ por el propio cable de video, sin par de control aparte.
Se confunden a menudo y no son intercambiables. Cada una tapa un agujero distinto:
| Mecanismo | Qué falla cubre | Dónde está |
|---|---|---|
| ARB — respaldo automático de grabación | Se cae la red. La cámara sigue grabando en su propia tarjeta y, al restablecerse el enlace, el grabador recupera el hueco y lo integra en la línea de tiempo | Todos los NVR |
| Failover N+1 | Falla el grabador entero. Otro equipo toma su carga | XRN-6410B2/B4 y XRN-3210RB2 |
| RAID 5/6 | Falla un disco —o dos, en RAID 6— sin perder grabación | XRN-6410B4 y XRN-3210RB2 |
| Doble pista | Permite grabar dos flujos por cámara, uno de calidad y otro ligero | QRN-430S y QRN-830S |
| iSCSI | Lleva el archivo a cabina externa cuando 80 TB internos no bastan | XRN-3210B2 y XRN-3210RB2 |
De las tres, la que más se subestima es ARB. En una planta, la red de video comparte destino con todo lo demás: un switch que se reinicia, un mantenimiento, un rayo. Sin ARB, esos minutos no existen en la grabación — y suelen ser justo los minutos que alguien va a pedir después. Con ARB, el hueco se rellena solo.
Atención al RAID del XRN-3210RB2: el catálogo especifica que requiere 5 discos, que se venden por separado. No viene poblado. Es una partida más del presupuesto, no una casilla que se activa.
Datos del catálogo oficial de Telea Tecnovision.
| Modelo | Canales | Almacenamiento | Lo que lo distingue |
|---|---|---|---|

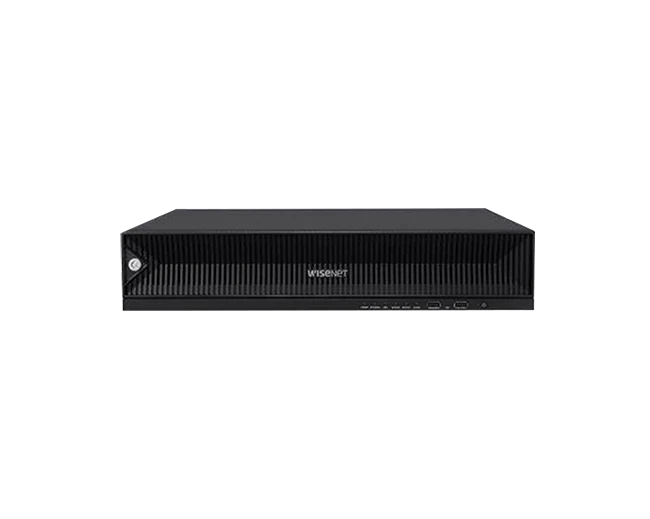

| XRN-6410B2 | 64, hasta 32 MP | Hasta 16 discos SATA fijos, 160 TB (10 TB máx. cada uno) | 400 Mbps de grabación, ARB, failover N+1, HDMI, USB y puertos Ethernet RJ45. 100-240 V CA, 265 W máx. |
| XRN-6410B4 | 64, hasta 32 MP | Igual, en RAID 5/6 (8 discos × 2 arreglos) | Idéntico al anterior con el arreglo redundante |
| XRN-3210B2 | 32, hasta 32 MP | Hasta 8 discos SATA, 80 TB, más iSCSI | Doble salida HDMI local, SUNAPI, ONVIF, P2P. Ratón y mando incluidos. CE, EAC, UL listed |
| XRN-3210RB2 | 32, hasta 32 MP | 8 discos SATA, 80 TB, iSCSI y RAID 5/6 (requiere 5 discos aparte) | 400 Mbps grabación / 32 Mbps reproducción, ARB y failover N+1, y búsqueda forense por metadatos de IA Wisenet |
| QRN-430S | 4, hasta 8 MP por canal | 1 disco SATA interno, 6 TB. Sin disco incluido | 4 puertos PoE de conexión directa, grabación en doble pista, 40 Mbps, ARB |
| QRN-830S | 8, a 8 MP | Igual. Sin disco incluido | 8 puertos PoE, doble pista, 80 Mbps |
Todos los NVR: triple códec H.265, H.264 y MJPEG con tecnología WiseStream, ONVIF, configuración asistida y conectividad P2P.
| Modelo | Canales | Formatos | Resto |
|---|---|---|---|
| HRX-1634 | 16 (hasta 18 con los de red) | Analógica HD, TVI y CVI hasta 8 MP; CVBS; IP hasta 8 MP | 128 Mbps grabación / 32 Mbps reproducción, hasta 2 discos SATA (12 TB), 16 entradas de audio y 1 salida, Pelco-C sobre coaxial, monitor dual HDMI y VGA, ONVIF, P2P, soporte de smartphone iOS y Android. Sin disco incluido |
| HRX-435 | 4 + 2 (hasta 6 con los de red) | Igual, salvo CVI que llega a 5 MP | 30 Mbps grabación / 32 Mbps reproducción, hasta 2 discos SATA (12 TB), 4 entradas de audio y 1 salida, resto idéntico. Sin disco incluido |
| SPC-2000 | Teclado PTZ/NVR con joystick de 3 ejes y zoom por giro. USB 2.0, 5 V CC, 32 mA. −25 a +70 °C |
|---|---|
| SPC-2010 | Teclado PTZ/DVR con joystick 3D y pantalla LCD de dos líneas. Gestiona hasta 255 equipos por RS-485/422. 12 V CC, 1,1 W. 0 a +40 °C |
Los grabadores compactos —los QRN de 4 y 8 canales y los dos DVR de la serie HRX— se entregan sin disco duro. El catálogo lo dice literalmente. No es una carencia: es lo normal en equipo profesional, porque la capacidad depende del proyecto. Pero sí es una línea del presupuesto que a veces aparece tarde.
Los discos del catálogo van de 2 a 8 TB, en SATA. El de 8 TB especifica que es SATA III de 3,5 pulgadas, 7200 rpm, 256 MB de caché y uso 24/7, pensado expresamente para grabadores de videovigilancia profesional. Es la diferencia que importa: un disco doméstico no está diseñado para escribir sin parar todos los días del año.
Y una cosa que el catálogo declara y que rara vez se ofrece: el precio de los discos incluye el montaje y la configuración en el laboratorio del fabricante. Llegan instalados y listos, no en una caja aparte para que alguien los meta en obra.
Para dimensionar la capacidad hacen falta cuatro datos —número de cámaras, resolución, imágenes por segundo y días de retención—, y el cálculo lo hacemos nosotros. Si además el archivo tiene que sobrevivir a una auditoría, hablamos de iSCSI y de RAID desde el principio, no después.
Una pantalla de sala de control muestra la misma imagen, con los mismos marcos y los mismos rótulos, durante años. Un televisor doméstico acaba con esa retícula marcada de forma permanente. Por eso los monitores de esta gama se declaran para uso profesional 24/7, y el de 24 pulgadas incorpora explícitamente función anti burn-in.
| Modelo | Tamaño y resolución | Entradas | Notas |
|---|---|---|---|
| M15D RACK | 15", 1024 × 768 | 2 × BNC con loop, VGA | 450 cd/m², audio integrado, soporte de bastidor 6U incluido |
| SC-2402 | 24", Full HD | BNC, VGA, HDMI · salida BNC | 24/7, anti burn-in, 250 cd/m², 178°. CE, LVD, WEEE, RoHS, REACH, UKCA, EAC |
| SC-2702 | 27", Full HD | Igual | Igual, con 300 cd/m² |
| SC-32E | 32", Full HD | HDMI, DVI, VGA, BNC · salida BNC y 1 USB | 24/7, 300 cd/m², 46 W. FCC, CE, LVD, WEEE, RoHS, REACH |
| SMQ-4301 | 43", 4K UHD 3840 × 2160 | 2 × HDMI, DVI, VGA, BNC · salida BNC y USB 2.0 | 24/7, 350 cd/m², 0 a +40 °C, VESA 400 × 200. CE, LVD, WEEE, RoHS, REACH, EAC, UKCA |
| QM-55 | 55", 4K UHD | VGA, 2 × HDMI, DisplayPort, USB | 350 cd/m², contraste 4000:1, 4 ms y control externo por RS-232 y LAN |
| 43BDL4511D/00 | 42,5", 3840 × 2160 a 60 Hz | DisplayPort 1.2, DVI-I, HDMI 2.0, USB 2.0 | 24/7, 500 cd/m², contraste 500.000:1, 0 a +40 °C. UL listed |
| 86BDL4511D/00 | 86", mismas prestaciones | Igual | El videowall de una sola pieza |
Dos apuntes prácticos. El QM-55 es el único que se controla a distancia por RS-232 y LAN: encenderlo y apagarlo desde el sistema, sin que nadie suba a por el mando. Y los de 500 cd/m² son los que se leen en una sala con ventanas — el brillo, no la resolución, es lo que decide si una pantalla sirve a mediodía.
El catálogo incluye dos monitores portátiles de 7 pulgadas que no son para la sala de control, sino para subir a la escalera. Sirven para enfocar, orientar y verificar una cámara conectada directamente al aparato, sin bajar a preguntar si se ve bien.
El SE-CT63 tiene pantalla IPS Full HD, batería de litio de 5000 mAh, salida PoE para alimentar la cámara mientras se prueba, WiFi y Bluetooth, gestión PTZ por ONVIF y por RS-485 con protocolos Pelco-D, Pelco-P, Samsung, Panasonic y otros, más grabación y reproducción para comprobar en el sitio. Trabaja de −10 a +50 °C. La versión SE-CT63M añade el kit de programación CAMTEC con conector MIL-STD.
El SC-7PM-FULL va más allá y es un comprobador de instalación completo: medidor de nivel de video, multímetro digital, medidor de potencia óptica, localizador visual de fallos en fibra, reflectómetro TDR para cable, prueba de UTP, escaneo de direcciones IP, ping, prueba de tensión PoE y salida de alimentación de 48 V CC.
Si alguna vez has perdido una mañana averiguando si el problema era la cámara, el cable o el switch, ya sabes por qué está en el catálogo.
Los grabadores de este catálogo no son de fabricación propia de Telea: son equipos Hanwha Wisenet integrados dentro del sistema Telea. Se ve en los códigos —XRN, QRN, HRX— y en las tecnologías que el propio catálogo cita: WiseStream, SUNAPI y Wisenet AI. Lo mismo ocurre con parte de las cámaras y con los switches industriales.
Lo decimos porque conviene saberlo al comprar, y porque no cambia nada de lo importante: el catálogo es de Telea, la integración con Matrica y con el resto del sistema es de Telea, y el soporte en México lo damos nosotros. Preferimos decirlo a que lo descubras al abrir la caja.
Las cámaras que alimentan estos grabadores están en Cámaras IP y PTZ Telea, y si el punto está en zona clasificada, en carcasas ATEX y PTZ antiexplosivas. La capa de gestión es Matrica 3.0, que trabaja junto a un NVR, no en su lugar.
