Matrica 3.0, el VMS que habla con el PLC

Tres escalones, y un tope que conviene conocer antes de diseñar la sala

Matrica no se vende «por cámaras»: se vende en tres versiones, y cada una viene embebida en una matriz de video distinta. Estos son los números que declara el fabricante:

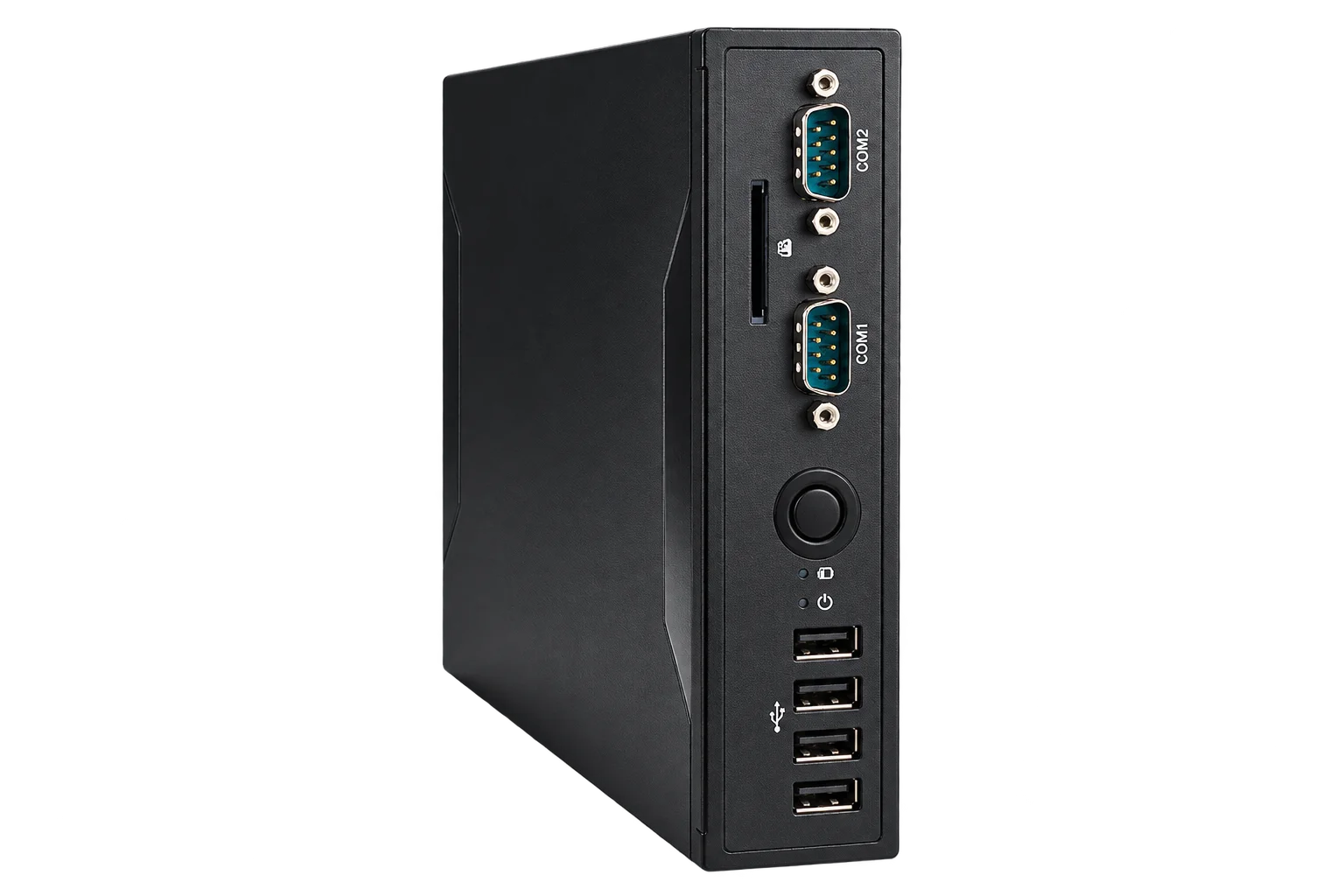

Aquí está el dato que más veces se pasa por alto en el dimensionamiento: Professional y Enterprise gestionan 64 y 128 cámaras, pero muestran un máximo de 16 a la vez por matriz. Si la sala de control necesita ver más de dieciséis imágenes al mismo tiempo, la solución no es subir de versión: son matrices decodificadoras adicionales con su monitor, que es justo para lo que existen los DMS3_DEC. Enterprise admite hasta 31.

Lo que de verdad lo hace industrial: se licencia por integración

El catálogo de Matrica no es una lista de funciones: es una lista de licencias de comunicación. Y esa estructura dice más sobre el producto que cualquier folleto, porque revela para qué se compra: para que el video obedezca al proceso.

La versión Enterprise añade de fábrica lo que en las otras es licencia aparte: función de grabación instantánea, protocolos TecnoAlarm, Modbus, Profibus o personalizado, programación lógica además de comandos de operador, e incluye la puesta en marcha y configuración en fábrica del propio Telea.

Ese modelo de licenciamiento por pieza es donde se descuadran los presupuestos. Un sistema cotizado solo por «software Matrica + hardware» se va de precio cuando aparecen la licencia por cada stream, la de cada módulo de E/S y la de comunicación con el PLC. Nosotros contamos las licencias desde el principio.

Videoshot: grabar el evento, no las veinticuatro horas

Es la función que mejor explica la filosofía de esta plataforma, y merece detalle porque el catálogo lo da.

Un NVR clásico graba en continuo y luego alguien busca. Videoshot hace lo contrario: un disparo —una entrada digital, o una orden Modbus sobre IP— hace que el software grabe la cámara configurada. El archivo se guarda en carpetas locales dedicadas por cámara, con un nombre que incluye identificador, fecha y hora en formato CAMARA_ID_AAAAMMDD_HHMMSS.avi. Los retardos de inicio y parada son configurables, aparece el indicador REC sobre la imagen mientras corre, y hay transferencia automática a una carpeta remota compartida con retardo ajustable de 5 a 600 segundos, con comprobación de la transferencia y aviso de anomalías.

Y un requisito que conviene leer dos veces antes de comprometer nada en obra: Videoshot exige conexión a un servidor NTP para sincronizarse con el sistema de automatización. Tiene todo el sentido —si el video va a servir para reconstruir qué pasó y en qué orden, su reloj y el del PLC tienen que ser el mismo—, pero significa que la red del proyecto necesita NTP disponible. No es opcional.

Dicho esto, con honestidad: Matrica no es un grabador continuo con retención y búsqueda. La grabación instantánea solo la trae la versión Enterprise, y Videoshot graba por evento. Si lo que necesitas es archivo continuo de treinta días, lo que toca es un NVR —las series XRN y QRN del mismo catálogo, hasta 64 canales, 400 Mbps, RAID 5/6 y 80 TB internos—, trabajando junto a Matrica, no en su lugar.

Características técnicas

Datos del catálogo oficial de Telea Tecnovision, sección Video Management System.

Qué se puede conectar, dicho con precisión

El catálogo es constante en su redacción: Matrica muestra el video de «cámaras y codecs megapíxel de Telea». Esa segunda palabra, codec, es la que abre el sistema, y conviene entenderla porque es la respuesta práctica a «¿y mis cámaras actuales?».

Un codificador de red convierte una señal de cámara en un stream IP que Matrica da de alta como un dispositivo más — con su licencia de activación correspondiente. Los del catálogo van de 1 a 4 canales y aceptan AHD, CVI, TVI y CVBS, es decir, prácticamente cualquier cámara analógica que ya esté instalada en la planta. Es la vía por la que un sistema antiguo entra en la sala de control nueva sin volver a cablear.

Lo que no vamos a afirmar, porque el catálogo no lo dice en ninguna parte, es que Matrica integre cámaras IP de terceros por ONVIF. La palabra no aparece ni una vez en toda la sección de la plataforma. Si tienes cámaras de otra marca que quieres llevar a Matrica, dínoslo y lo verificamos con fábrica antes de comprometerlo por escrito.

Dónde encaja dentro del sistema

Matrica es la capa de arriba. Debajo van las cámaras, y el catálogo cubre las tres situaciones:

• Zona no clasificada — las cámaras IP y PTZ Telea, de 2 a 8 MP, con zoom de hasta 33× e IP66/IP67.
• Zona clasificada — las carcasas ATEX y PTZ antiexplosivas, que alojan una cámara estándar dentro de una envolvente certificada.
• Visión de proceso — las cámaras de alta temperatura, para mirar dentro de un horno en lugar de vigilar un perímetro.

La visión de conjunto del sistema, con la ingeniería de la instalación, está en CCTV Industrial para Zonas Clasificadas y Ambientes Corrosivos.
