Los adaptadores de soplado, las chaquetas de agua y sus códigos de pedido
Un pirómetro apuntando a un proceso caliente tiene dos enemigos: la suciedad que se posa en la lente y el calor que le llega al cabezal. Optris los resuelve con dos accesorios distintos —el adaptador de soplado y la chaqueta de refrigeración—, que suelen montarse juntos y se piden por separado. Aquí están los de cada familia, con su código.
Es el accesorio que más se olvida al pedir y el que más lecturas estropea después. Un pirómetro no toca el proceso, pero sí tiene una lente mirándolo, y en una acería, una fundición o un horno de vidrio esa lente recibe polvo, humo, vapor de aceite y salpicaduras.
Lo que pasa entonces es un principio general de la termografía, no una afirmación del fabricante: la suciedad depositada sobre la óptica atenúa la radiación que llega al detector, así que el equipo lee de menos. Y lo hace de forma gradual, sin avisar y sin dar error — de modo que el proceso se va desviando durante semanas mientras el instrumento parece funcionar. Por eso la purga no es un extra: en ambiente sucio es parte del instrumento.

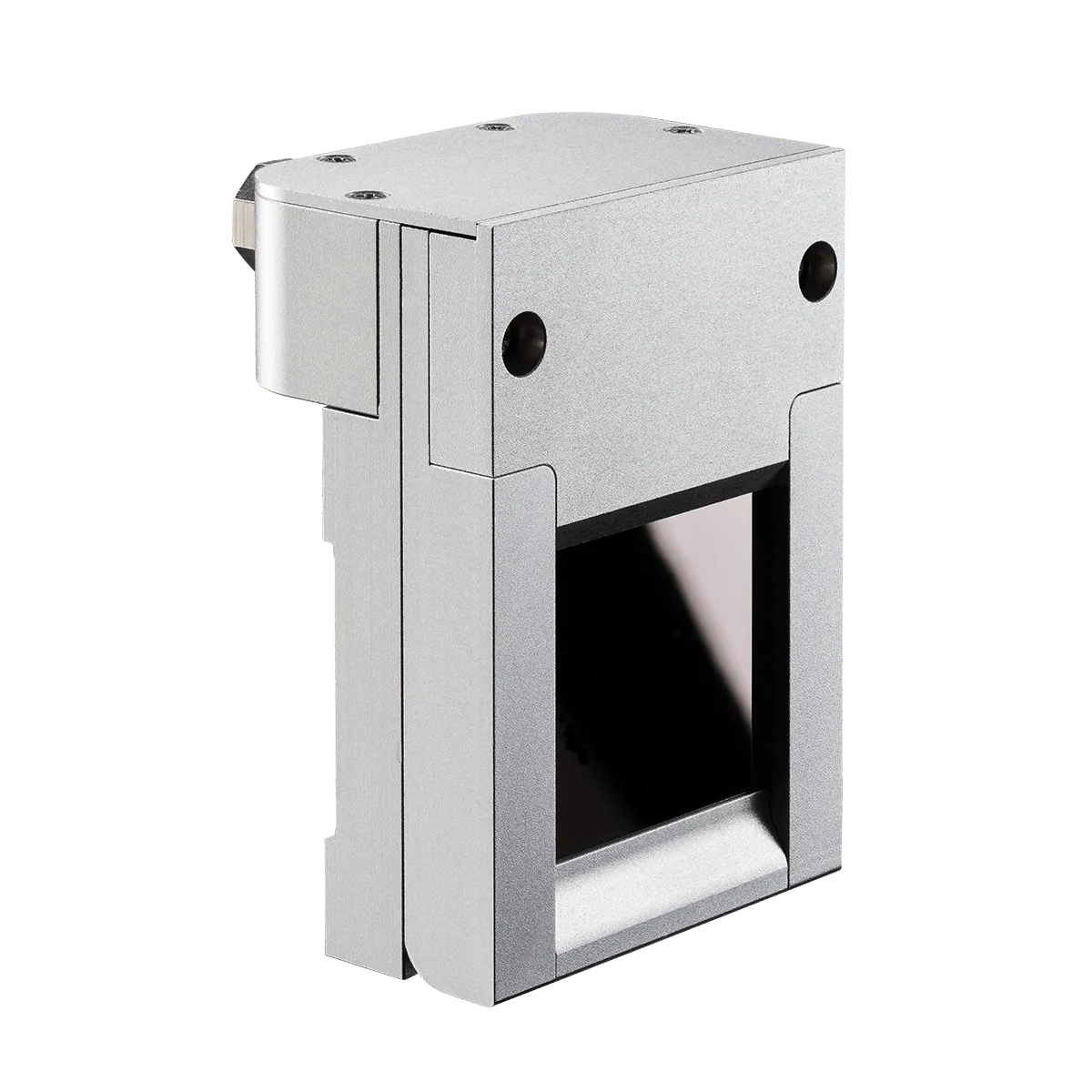

El adaptador de soplado se monta delante de la óptica y mantiene un flujo de aire que impide que nada se deposite. En el CoolingJacket Advanced ese flujo es laminar, es decir, una lámina ordenada que barre la ventana en lugar de un chorro turbulento.
No hay un adaptador universal: cada familia de sensores tiene el suyo, porque la rosca y el diámetro del cabezal cambian. Estos son los que lista el catálogo:
| Código | Para qué equipos |
|---|---|
| ACCTLAP | CSlaser, CTlaser, CSvideo y CTvideo — la familia «CxL/CxV» |
| ACCTAPMH | CTratio |
| ACCTXLAP | CT XL |
| ACCJAAPLS | Soplado laminar para el CoolingJacket Advanced |
El catálogo no publica el caudal, la presión ni el consumo de aire de estos adaptadores, y no los suplimos: los números que sí aparecen en las hojas de los paquetes cerrados —250 l/min en el Furnace Package, de 20 a 100 l/min en el Condition Monitoring— son de otras bridas y no se pueden trasladar aquí. Si la red de aire de tu planta está justa, es un dato que pedimos al fabricante antes de cerrar.
Aquí es donde se cometen más errores de pedido, porque las tres se llaman parecido. El catálogo las separa así:
| Código | Qué es | Hasta |
|---|---|---|
| ACCTLW | Chaqueta de enfriamiento de agua para CxL/CxV | 175 °C de ambiente |
| ACCTLCJ | CoolingJacket de acero fino, para CSlaser, CTlaser, CSvideo y CTvideo | El catálogo no da temperatura |
| ACCTLCJA | CoolingJacket Advanced | 315 °C la carcasa; 250 con el sensor dentro |
La primera fila es el dato que más se agradece al dimensionar: si tu ambiente no pasa de 175 °C, la chaqueta de agua sencilla basta y sale bastante más barata que el CoolingJacket Advanced, que además pesa entre 5.7 y 7.8 kilos. El salto al Advanced tiene sentido a partir de ahí, o cuando hace falta meter electrónica dentro de la carcasa.
El catálogo dedica un apartado entero a las «posibilidades de combinación», y hay una que conviene tener presente al presupuestar porque es la que suele quedarse a medias:
| Se monta | Y se obtiene |
|---|---|
| ACCTLAP + ACCTLW | Refrigeración del cabezal de sensado y soplado de la óptica |
| ACCTLCJA + ACCJAAPLS | CoolingJacket Advanced con soplado laminar |
| Caja electrónica CT + ACCTRAIL | La caja electrónica montada sobre riel DIN |
| Caja electrónica CT + ACCTCOV | La caja electrónica cerrada con su tapa |
| ACHAMA + ACHAST300 / ACHAPA | Adaptador de montaje con tubo de reflexión de protección |
La primera fila es la que más presupuestos deja cojos: la refrigeración y la purga son dos referencias distintas. Quien pide solo la chaqueta protege el cabezal del calor pero deja la lente a merced del polvo; quien pide solo el soplado mantiene la óptica limpia mientras el cabezal se cuece. En ambiente caliente y sucio —que es la mayoría de los casos donde hace falta alguno de los dos— van los dos.
Del catálogo «optris Accesorios — Serie de Alto Rendimiento», que cubre CSlaser, CTlaser, CSvideo, CTvideo, CTratio y CT XL. Si tu equipo es de la serie Compact —CTi, CSmicro, CThot, CT P3/P7, CTex—, sus accesorios están en el otro catálogo, con sus propios códigos.
| Código | Descripción |
|---|---|
| ACCTLFB | Ángulo de montaje, ajustable en dos ejes |
| ACCTLAB | Ángulo de montaje, ajustable en dos ejes |
| ACCJAB | Ángulo de montaje para CoolingJacket, ajustable en dos ejes |
| ACCTXLAB | Ángulo de montaje para CT XL, ajustable en dos ejes |
| ACCHAMA | Adaptador de montaje para tubo de protección o CoolingJacket |
| ACCTCOV | Tapa de la carcasa para la caja electrónica CT |
| ACCTRAIL | Placa de montaje sobre rieles portantes para la caja electrónica CT |
| ACCTLTA20UN | Adaptador roscado de M48 × 1,5 a rosca 20 UN-2A, con tuerca de montaje |
| Código | Descripción |
|---|---|
| ACCTLAP | Adaptador de soplado para CSlaser, CTlaser, CSvideo y CTvideo |
| ACCTAPMH | Adaptador de soplado para CTratio |
| ACCTXLAP | Adaptador de soplado para CT XL |
| ACCJAAPLS | Adaptador de soplado laminar para CoolingJacket Advanced |
| ACCTLW | Chaqueta de enfriamiento de agua para CSlaser, CTlaser, CSvideo y CTvideo, hasta 175 °C de ambiente |
| ACCTLCJ | CoolingJacket de acero fino para CSlaser, CTlaser, CSvideo y CTvideo |
| ACCTLCJA | CoolingJacket Advanced |
| ACCTLRM | Ver la nota de abajo: el catálogo y las hojas de producto lo describen de forma distinta |
| Código | Descripción |
|---|---|
| ACHAST300 + ACHAPA | Tubo de reflexión de protección M48 × 1,5 de 300 mm, con adaptador de tubo de rosca interior para CoolingJacket |
| ACCJAFUxx + ACCJAPWPI2xxLW ACCJAFUxx + ACCJAPWCTLSW | Unidad de enfoque con ventana protectora para CoolingJacket |
| ACCJAFUxx + ACCJAPGMS 2 o 3 | Unidad de enfoque con rejilla de protección para CoolingJacket Advanced |
Una advertencia honesta sobre dos códigos. Contrastando este catálogo con las hojas técnicas inglesas de los CTlaser, hay dos referencias que no coinciden entre documentos del propio fabricante: la carcasa de refrigeración aparece como ACCTLCJ aquí y como ACCJCTL allí —las mismas letras en otro orden—, y el ACCTLRM se describe como «válvula auxiliar de horno» en este catálogo y como «dispositivo de montaje para la carcasa de refrigeración» en las hojas de producto. No elegimos por nuestra cuenta cuál es la buena: si vas a pedir alguna de las dos, confirmamos la referencia con el fabricante antes.
Y cuándo no basta con estos accesorios: si el ambiente pasa de 175 °C, donde hay que subir al CoolingJacket Advanced; si el equipo es de la serie Xi o PI, que tienen sus propias purgas y carcasas en el catálogo de accesorios; si prefieres que todo llegue montado, que es lo que hacen el Industrial Package y el Furnace Package; y si no hay aire comprimido en el punto de montaje, porque entonces la purga no es una opción y hay que resolverlo con ventana protectora y limpieza programada.
