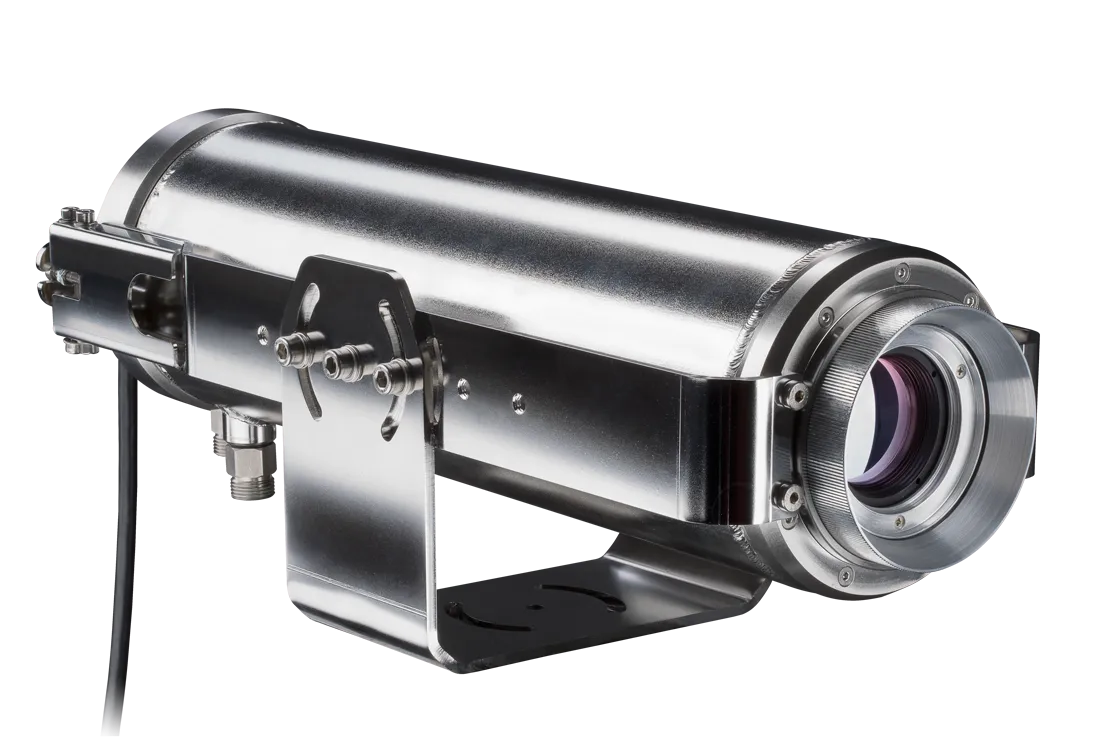

CoolingJacket Advanced, la carcasa refrigerada universal de Optris

Los 315 grados llevan asterisco, y conviene leerlo antes de comprar

El titular de la hoja técnica dice «hasta 315 °C», y es cierto de la carcasa. Lo que va dentro es otra cosa, y está en una nota al pie de la propia hoja:

Dicho en claro: si tu ambiente está entre 250 y 315 °C, la carcasa sola no basta — hay que presupuestar también la refrigeración de cable. Y por debajo de 250 °C, que es donde vive la mayoría de las instalaciones, el conjunto funciona con el cable normal. Es exactamente el tipo de dato que aparece en la letra pequeña y que cambia el precio del proyecto.

Qué equipos admite

Es una carcasa universal, y ahí está su gracia: se compra una vez y se le monta el sensor que corresponda, cambiando la unidad de enfoque o la parte frontal. La hoja técnica nombra estas familias:

Una precisión sobre lo que la hoja no dice: la serie Xi no aparece en esa lista, y tampoco el CTi ni el CSmicro. La hoja no afirma que sean incompatibles, así que nosotros tampoco — pero sí hay un dato verificable que orienta: la serie Xi tiene su propia carcasa refrigerada por agua en el catálogo de accesorios, distinta de esta. Si tu equipo es un Xi, pregunta antes de pedir el CoolingJacket.

Standard o Extended: la diferencia no es el enfriamiento

Es fácil suponer que la versión grande enfría más. No es eso: enfrían igual. Lo que cambia es cuánta electrónica cabe dentro.

La Extended tiene sentido cuando el armario de control está lejos o no existe: metiendo dentro el USB Server Gigabit o la PIF industrial, del punto de montaje sale directamente red o señales de proceso, en vez de un cable de sensor que hay que llevar hasta una caja aparte. Son 15 centímetros y dos kilos más, a cambio de ahorrarse una envolvente adicional junto a un proceso caliente.

Lo que trae, y lo que hay que pedir aparte

Ojo con la segunda fila, que es la otra letra pequeña de esta hoja: la unidad de enfoque y la parte frontal se piden aparte. Son intercambiables precisamente porque dependen del equipo y de la óptica que se vaya a montar, pero eso significa que quien presupueste «una CoolingJacket» a secas se queda sin la pieza que sujeta y enfoca el sensor. Conviene cerrar el pedido con el equipo y la óptica ya decididos.

Carcasa universal o paquete cerrado

Optris resuelve el mismo problema —proteger un sensor del calor— de dos maneras, y conviene saber cuál conviene antes de pedir presupuesto:

La regla es sencilla. Si ya tienes el sensor, o si necesitas más de 250 °C, o si quieres poder cambiar de equipo dentro de la misma carcasa, es el CoolingJacket. Si partes de cero y quieres que llegue montado, sale mejor el paquete cerrado — pesa la mitad, es IP67 y no hay que decidir piezas sueltas. Y el Condition Monitoring System es otra cosa distinta: ese protege del frío y la intemperie, no del calor.

Cuándo elegir el CoolingJacket Advanced

Y cuándo no: si partes de cero, porque un Industrial Package llega montado, pesa la mitad y es IP67; si el equipo es de la serie Xi, que tiene su propia carcasa en el catálogo de accesorios; si no hay agua en el punto de montaje; si el problema es el frío y la intemperie en vez del calor, que es el Condition Monitoring System; si el ambiente no pasa de 175 °C, donde basta la chaqueta de agua sencilla (ACCTLW) por bastante menos dinero; y si el punto de montaje no aguanta seis u ocho kilos colgados, que es más de lo que parece cuando además hay que sumar mangueras de agua y aire.

Industrias donde se utiliza

Donde el sensor tiene que mirar de cerca algo muy caliente:
