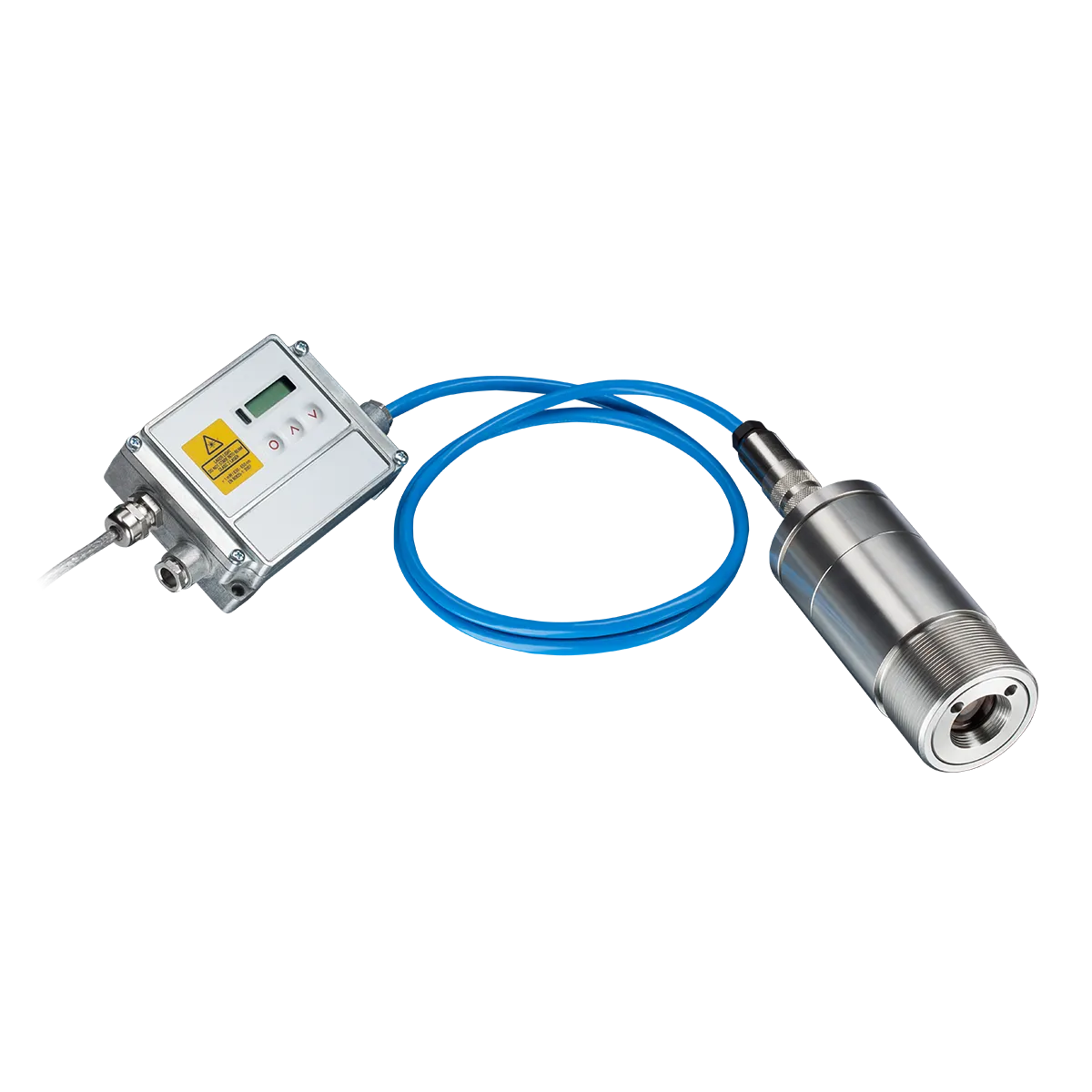

El CTvideo que llega al metal apenas templado
Es el de más recorrido de la serie: de 50 a 1800 °C en cinco versiones, y el único que ve metal cuando todavía no brilla. Justo ahí, donde no hay ninguna pista visual de dónde cae el punto, tener una cámara de 640 × 480 píxeles y un láser de cruz deja de ser una comodidad y pasa a ser la forma de saber qué estás midiendo.
De los tres equipos de la serie, este es el que cubre más recorrido de temperatura — y con diferencia el único que llega a metal apenas templado:
| Banda | Empieza en | Llega a | Recorrido | Equipo |
|---|---|---|---|---|
| 1.0 µm | 485 °C | 2200 °C | 1715 °C | CTvideo 1M |
| 1.6 µm | 250 °C | 2000 °C | 1750 °C | CTvideo 2M |
| 2.3 µm | 50 °C | 1800 °C | 1750 °C | CTvideo 3M (esta página) |
Los 50 °C son el dato que lo distingue. Entre 50 y 250 °C ninguno de sus hermanos tiene señal, y ahí es donde vive buena parte del tratamiento térmico, el temple suave, los recubrimientos sobre metal y el aluminio o el cobre en proceso. Poder además ver por cámara qué está midiendo, a esas temperaturas —donde la pieza no brilla y no hay ninguna pista visual de dónde cae el punto—, es justo cuando más falta hace.
La contrapartida es la de siempre: a 2.3 µm el error de emisividad pesa más que a 1.6 o a 1.0 µm. Si tu proceso está siempre por encima de 485 °C y el metal es muy brillante, el CTvideo 1M da una lectura algo más robusta con exactamente la misma cámara y la misma óptica. Y si baja de 50 °C, ya no hay banda de metal que valga.
Sus hermanos de la serie tienen dos niveles de resolución óptica. Este tiene tres, y entre el primero y el último hay cinco veces de diferencia. Como el rango y la óptica van atados, elegir versión es la decisión más importante:
| Versión | Rango | Óptica | Para qué |
|---|---|---|---|
| 3ML | 50 a 400 °C | 60:1 | La franja templada, la única que llega a 50 °C |
| 3MH | 100 a 600 °C | 100:1 | El escalón intermedio |
| 3MH1 | 150 a 1000 °C | 300:1 | Donde empieza la óptica fina |
| 3MH2 | 200 a 1500 °C | 300:1 | El grueso del trabajo caliente |
| 3MH3 | 250 a 1800 °C | 300:1 | Lo más caliente, con la óptica completa |
Léelo en diagonal y aparece el conflicto: los 300:1 y el punto de 0.3 mm solo existen a partir de 150 °C. Si tu proceso vive entre 50 y 150 °C, la única versión con señal es la 3ML, y ahí la óptica cae a 60:1 — cinco veces menos. No es un defecto, es física: a esa temperatura hay muy poca radiación en esta banda y hace falta recoger más área. Pero significa que «metal templado» y «objeto diminuto» no se cumplen a la vez en este equipo. Dinos temperatura, tamaño y distancia de montaje y sale la versión — o la conclusión de que hay que replantear el punto.
Cámara digital de 640 × 480 píxeles por USB 2.0 con campo de visión de 3.1° × 2.4°, láser de cruz patentado usándose en paralelo con ella, y enfoque vario continuo —foco cercano de 90 a 250 mm, foco estándar de 200 mm a infinito—. Está todo desarrollado en la ficha del CTvideo 1M y aquí no lo repetimos.
Solo un matiz que aplica a las tres fichas de la serie: la hoja da dos cifras del punto mínimo —«desde 0.5 mm» en el resumen de características y 0.3 mm en la tabla óptica de las versiones de 300:1—. Publicamos las dos.
Es la parte que más se pasa por alto de esta familia. El software Compact Connect viene incluido y, además de configurar el sensor y alinearlo por video, hace cosas que un pirómetro de punto normalmente no puede:
| Capturas automáticas | Toma imágenes por tiempo o disparadas por temperatura. Si una pieza se sale de rango, queda la foto de lo que el sensor estaba viendo en ese momento — que es exactamente lo que falta cuando hay que explicar un rechazo tres días después |
|---|---|
| Registro gráfico | Representación y grabación de los valores medidos |
| Configuración y control remoto | Ajuste de parámetros y funciones de tratamiento de señal, y control del sensor a distancia |
| Alcance del enlace | El cable USB llega a 5 m y se amplía hasta 100 m por Ethernet, así que la sala de control puede estar lejos del sensor |
Dicho de otro modo: convierte un punto de medición en un punto de medición con testigo. En procesos donde hay que justificar temperatura ante un cliente o una auditoría, tener la imagen sincronizada con el valor cambia la conversación. Y para el mantenimiento diario, poder abrir la cámara y comprobar que el sensor sigue apuntando donde debía —sin desmontar ni parar— resuelve la duda más frecuente de una instalación de pirometría.
Datos de la hoja técnica del CTvideo 3M de Optris.
| Rango de temperatura | 50 a 1800 °C en cinco versiones: 50-400 (3ML), 100-600 (3MH), 150-1000 (3MH1), 200-1500 (3MH2) y 250-1800 °C (3MH3). Escalable con las teclas o el software |
|---|---|
| Rango espectral | 2.3 µm |
| Principio de medición | Pirometría infrarroja, sin contacto, con cabezal separado de la electrónica |
| Materiales | Metales y materiales cerámicos |
| Mira | Mira de video y láser de cruz patentado, en uso paralelo, para alineación bajo cualquier condición de visibilidad |
| Cámara | Digital por USB 2.0, 640 × 480 px, campo de visión de 3.1° × 2.4° |
| Enfoque | Vario, manual y continuo. Dos versiones de óptica: foco estándar de 200 mm a infinito, y foco cercano de 90 a 250 mm |
| Punto de medición | Declarado desde 0.5 mm; la tabla óptica llega a 0.3 mm a 90 mm con foco cercano en las versiones de 300:1 |
| Tiempo de exposición | 1 ms (90 %), con adaptación dinámica a niveles bajos de señal |
| Exactitud del sistema | ±(0.3 % de la lectura + 2 °C), a 23 ±5 °C de ambiente, con emisividad 1 y respuesta de 1 s |
| Repetibilidad | ±(0.1 % de la lectura + 1 °C) |
| Resolución de temperatura | 0.1 K |
| Emisividad | Ajustable de 0.100 a 1.100, con las teclas o el software |
| Transmisividad | Ajustable de 0.100 a 1.000 |
| Tratamiento de señal | Retención de pico, de valle y promedio, con retención extendida por umbral e histéresis |
| Salidas analógicas | 0/4-20 mA, 0-5 V, 0-10 V o termopar tipo J y K |
| Salida de alarma | Colector abierto de 24 V y 50 mA |
| Salida digital | USB 2.0; Ethernet mediante servidor USB opcional |
| Impedancias de salida | mA: máx. 500 Ω con 8-36 V CC. mV: mín. 100 kΩ de carga. Termopar: 20 Ω |
| Entradas | Funcionales programables: ajuste externo de emisividad, compensación de temperatura ambiente y disparo de reinicio de las retenciones |
| Longitud de cable | Sensor-electrónica: 3 m de serie, 5 m y 10 m. USB: 5 m, ampliable hasta 100 m por Ethernet |
| Alimentación | 8 a 36 V CC. La hoja recoge también 24 V CC o alimentación por Ethernet (PoE) entre los modos de conexión |
| Láser | 635 nm, 1 mW. Encendido y apagado desde la caja electrónica o por software, con apagado automático a 50 °C. Consumo máximo de 160 mA |
| Temperatura ambiente | Cabezal: −20 a 70 °C sin refrigeración, y 50 °C con el láser encendido. Electrónica: −20 a 85 °C |
| Temperatura de almacenamiento | −40 a 85 °C |
| Grado de protección | IP65 (NEMA-4) |
| Humedad relativa | 10 a 95 %, sin condensación |
| Vibración y choque | IEC 60068-2-6 y 60068-2-64; choque IEC 60068-2-27, 25 G y 50 G |
| Peso | 600 g el cabezal; 420 g la electrónica |
| Software | optris Compact Connect, incluido: configuración del sensor, alineación por video, monitorización del proceso en tiempo real, captura automática de imágenes por tiempo o por temperatura, representación y registro gráfico de las medidas, y control remoto del sensor |
Un dato de montaje a comprobar antes de cerrar el proyecto: el cabezal de la serie CTvideo se queda en 70 °C de ambiente, y en 50 °C si el láser queda encendido. Son 15 grados menos que el CTlaser 3M y el CTi 3M, que llegan a 85 °C con la misma banda. La electrónica sí admite 85 °C y va separada, hasta 10 metros de cable más allá, así que el problema —cuando lo hay— es del soporte del cabezal, no del conjunto.
Esta hoja añade dos notas al pie que no aparecen en la del CTvideo 1M/2M, y son de las que después explican por qué una instalación «no da lo que decía el papel»:
| El objeto debe estar 25 °C por encima del cabezal | La hoja lo escribe como Tobjeto > Tcabezal + 25 °C. Pesa justo en el escenario para el que uno compra una 3ML: medir algo a 60 u 80 °C con el cabezal en un ambiente cálido puede quedarse sin margen |
|---|---|
| La especificación vale 50 °C por encima del inicio del rango | Aplica a las versiones 3MH1, 3MH2 y 3MH3: el 3MH3 arranca en 250 °C pero no compromete exactitud hasta los 300. Hay lectura en todo el rango, pero el respaldo del fabricante empieza más arriba |
De las dos sale una regla de proyecto: si tu punto de trabajo está pegado al extremo inferior del rango de la versión que estás mirando, sube de versión. Y los 25 °C de margen hay que contarlos desde la temperatura real del cabezal en su montaje, no desde la ambiente de la nave — que en un punto cercano a un horno no son lo mismo.
Los tres miden metal templado en la misma banda y con rangos casi calcados. Lo que cambia es cómo sabes a dónde apuntan y cómo se integran:
| CTvideo 3M | CTlaser 3M | CTi 3M | |
|---|---|---|---|
| Mira | Cámara 640×480 + láser de cruz | Doble láser | Sin mira |
| Rango | 50 a 1800 °C | 50 a 1800 °C | 30 a 1850 °C |
| Versiones | Cinco | Cinco | Seis |
| Óptica | hasta 300:1 | hasta 300:1 | hasta 75:1 |
| Punto mínimo | 0.3 mm | 0.3 mm | 1.0 mm |
| Documenta el proceso | Sí: capturas automáticas | No | No |
| Velocidad | Exposición 1 ms | Exposición 1 ms | Respuesta 320 µs |
| Ambiente del cabezal | 70 °C | 85 °C | 85 °C |
| Enlace digital | USB 2.0, hasta 100 m por Ethernet | USB, RS232, RS485, CAN, Profibus DP | EtherNet/IP, Profinet, Modbus… |
Los tres cubren prácticamente el mismo rango, así que la decisión no es de temperatura. Si lo que te cuesta es acertar y verificar el punto —objetivo pequeño, pieza que no brilla, montaje que hay que comprobar meses después—, este, que además te deja la imagen guardada. Si lo que te cuesta es la integración, el CTlaser 3M, con su lista larga de buses. Si el problema es la velocidad o el ambiente, el CTi 3M, tres veces más rápido y con 15 °C más de margen en el cabezal. Las tres versiones de esta serie están en la página de la serie CTvideo.
Cuando el metal está templado —o el proceso recorre de lo templado a lo incandescente— y necesitas ver qué mides:
Y cuándo no: por encima de 1800 °C, donde entran el CTvideo 2M y el CTvideo 1M; cuando necesitas a la vez medir por debajo de 150 °C y ver un objeto milimétrico, porque ninguna versión da las dos cosas; si el punto de montaje pasa de 70 °C; si tu planta exige Profibus DP, CAN o Profinet; cuando el evento dura menos de un milisegundo; y sobre vidrio, que a 2.3 µm no se mide.
