Óptica de gama alta con un cable de dos hilos
Es una combinación que no existe en ningún otro punto del catálogo: 300:1 de resolución óptica y punto de 0.5 mm —la misma óptica que el CTlaser 2M, que es de dos piezas— dentro de un solo cuerpo que se alimenta y transmite por el mismo par de hilos. Mide metal de 250 a 1600 °C en la banda de 1.6 µm.
En pirometría industrial casi siempre toca renunciar a una de dos cosas: o el equipo es fácil de instalar —una pieza, dos hilos, directo al PLC— o tiene óptica de gama alta, y entonces viene en dos piezas, con su caja de electrónica, su fuente y su cableado aparte. Este equipo rompe esa disyuntiva:
| Equipo | Formato | Cableado | Óptica |
|---|---|---|---|
| CSlaser 2M | Una pieza | Dos hilos | hasta 300:1 |
| CTlaser 2M | Dos piezas | Alimentación aparte | hasta 300:1 |
| CTi 2M | Dos piezas | Alimentación aparte | hasta 75:1 |
El lazo de dos hilos no es un detalle de catálogo: un solo par de conductores lleva la alimentación y devuelve los 4-20 mA, con 5 a 30 V CC y hasta 1000 Ω de resistencia de lazo. Se cuelga de una entrada analógica alimentada del autómata sin fuente adicional, sin caja en la pared y sin canaleta nueva. En una planta con varios puntos de medición, eso se nota en el presupuesto de montaje antes que en el del instrumento.
Y la contrapartida, dicha claro porque es la misma que en el CSlaser LT: este equipo no tiene salidas de tensión. Ni 0-5 V ni 0-10 V, ni termopar. Su única salida analógica son los 4-20 mA, más una alarma por colector abierto y una interfaz serie con USB opcional. Tampoco lleva display en campo ni buses industriales. Si tu integración necesita alguna de esas cosas, el equivalente de dos piezas es el CTlaser 2M, que además llega a 2000 °C.
El «250 a 1600 °C» de portada es la unión de las dos, y como en el resto de la gama el rango y la óptica van atados:
| Versión | Rango | Óptica | Punto mínimo | A 1100 mm ve… |
|---|---|---|---|---|
| 2ML | 250 a 800 °C | 150:1 | 1.0 mm a 150 mm | 7.3 mm |
| 2MH | 385 a 1600 °C | 300:1 | 0.5 mm a 150 mm | 3.7 mm |
Las dos ofrecen además óptica de foco lejano, que es lo que permite sacar el sensor de la zona caliente: 12 mm de punto a 3.6 metros en la versión de 300:1, o 24 mm en la de 150:1.
La disyuntiva es la de siempre en esta gama y conviene verla antes de pedir: si tu proceso baja de 385 °C tienes que ir a la 2ML, y ahí la óptica cae a la mitad. Los 300:1 y el punto de medio milímetro empiezan en 385 °C. Dinos a qué temperatura está la pieza, qué tamaño tiene y desde dónde se puede montar el sensor, y sale la versión — o la conclusión de que hay que acercarlo.
Datos de la hoja técnica del CSlaser 2M de Optris.
| Principio de medición | Pirometría infrarroja, sin contacto |
|---|---|
| Construcción | Una sola pieza, de 600 g, para montaje directo en el proceso |
| Materiales | Metales, procesos secundarios del metal y materiales cerámicos |
| Rango de temperatura | 250 a 1600 °C en dos versiones: 250-800 °C (2ML) y 385-1600 °C (2MH). Escalable por software |
| Rango espectral | 1.6 µm |
| Resolución óptica | 300:1 (2MH); 150:1 (2ML), con el 90 % de la energía |
| Ópticas en la 2MH (300:1) | CF2: 0.5 mm a 150 mm · CF3: 0.7 mm a 200 mm · CF4: 1.5 mm a 450 mm · SF: 3.7 mm a 1100 mm · FF: 12 mm a 3600 mm |
| Ópticas en la 2ML (150:1) | CF2: 1.0 mm a 150 mm · CF3: 1.3 mm a 200 mm · CF4: 3.0 mm a 450 mm · SF: 7.3 mm a 1100 mm · FF: 24 mm a 3600 mm |

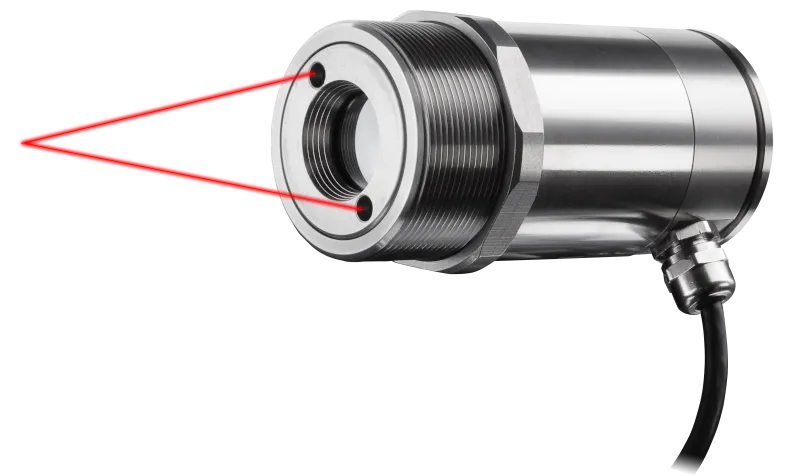

| Apuntado | Doble láser, para marcar con exactitud el objetivo |
| Tiempo de respuesta | 10 ms (90 % de la señal) |
| Exactitud del sistema | ±(0.3 % de la lectura + 2 °C), a 23 ±5 °C de ambiente |
| Repetibilidad | ±(0.1 % de la lectura + 1 °C), a 23 ±5 °C de ambiente |
| Resolución de temperatura | 0.1 K |
| Emisividad | Ajustable de 0.100 a 1.100, desde el sensor o por software |
| Corrección por ventana IR | Ajustable por software de 0.100 a 1.000 |
| Tratamiento de señal | Retención de pico, de valle y promedio, con retención extendida por umbral e histéresis |
| Salida analógica | 4-20 mA, a dos hilos. Sin salidas de tensión ni termopar |
| Resistencia de lazo | Máx. 1000 Ω, según la tensión de alimentación |
| Salida de alarma | Colector abierto de 0 a 30 V y 500 mA |
| Interfaz digital | Unidireccional o bidireccional, 9.6 kBaud, niveles de 0/3 V. USB opcional para parametrización y medición en tiempo real |
| Alimentación | 5 a 30 V CC |
| Consumo del láser | 45 mA a 5 V; 20 mA a 12 V; 12 mA a 24 V |
| Temperatura ambiente | −20 a 85 °C sin refrigeración adicional. 50 °C con el láser encendido |
| Temperatura de almacenamiento | −40 a 85 °C |
| Grado de protección | IP65 (NEMA-4). Montaje frontal en procesos de vacío hasta 10⁻³ mbar |
| Humedad relativa | 10 a 95 %, sin condensación |
| Vibración y choque | IEC 60068-2-6 y 60068-2-64; choque IEC 60068-2-27, 25 G y 50 G |
| Longitud de cable | 3 m, 8 m y 15 m, solo en la versión con conector |
| Peso | 600 g |
| Software | optris Compact Connect |
Un patrón que conviene conocer si comparas tarjetas de catálogo: la tarjeta de este equipo publica «250 – 2200 °C» y su hoja dice 250 a 1600. No es un caso aislado — hay otras dos tarjetas del sitio con ese mismo techo de 2200 °C copiado de otro modelo, las del CTlaser 05M y el CTlaser 2M. Lo decimos aquí porque el dato bueno es siempre el de la hoja técnica que puedes descargar, y está corregido en esta página.
Los dos comparten la idea entera —una pieza, dos hilos, doble láser, montaje en vacío, software Compact Connect— y se diferencian en lo único que importa antes que nada: qué material vas a medir.
| CSlaser 2M | CSlaser LT | |
|---|---|---|
| Banda | 1.6 µm | 8 a 14 µm |
| Material | Metal, óxidos y cerámica | Superficies no metálicas |
| Rango | 250 a 1600 °C | −30 a 1000 °C |
| Versiones | Dos | Una |
| Óptica | hasta 300:1 | 50:1 |
| Punto mínimo | 0.5 mm | 1.4 mm |
| Foco lejano | 12 mm a 3.6 m | No declarado |
| Respuesta | 10 ms | 150 ms |
| Todo lo demás | Una pieza · 4-20 mA a dos hilos · 5-30 V CC · doble láser · IP65 · vacío hasta 10⁻³ mbar · Compact Connect — idénticos | |
La decisión es limpia y va antes que cualquier número: sobre metal desnudo y brillante, el 2M, porque su banda corta de 1.6 µm es la que menos se equivoca cuando la emisividad es baja o desconocida — con la banda de 8 a 14 µm del LT, esa misma superficie reflejaría más de lo que emite. Sobre plástico, papel, pintura, textil o alimentos, el LT, que además llega hasta −30 °C. Y de propina el 2M es quince veces más rápido y ve tres veces más pequeño. La tercera versión de la serie, el CSlaser hs LT, está en la página de la serie CSlaser.
Cuando hay metal caliente, el objetivo es pequeño o lejano, y la integración tiene que ser simple:
Y cuándo no: si necesitas salida de tensión, termopar, display en campo o buses industriales, porque este solo da 4-20 mA — ahí toca el CTlaser 2M, que además llega a 2000 °C; por debajo de 250 °C, donde están los equipos de 2.3 µm como el CTlaser 3M y el CTi 3M; sobre metal fundido, que pide los 525 nm del CTlaser 05M; y sobre superficies no metálicas, que son del CSlaser LT.
