Para material oscuro, que absorbe en vez de reflejar
Un sensor de infrarrojo cercano mide la luz que el material devuelve. Y un material negro apenas devuelve nada: se la queda. Ahí es donde un NIR convencional se queda sin señal — y donde este modelo, con un filtro de detección distinto, sigue midiendo.
Toda la familia IR-3000 se apoya en el mismo principio: se proyecta luz infrarroja sobre el producto y se mide la que vuelve. La cantidad de energía reflejada a cada longitud de onda es inversamente proporcional a cuántas moléculas absorbentes hay — y de ahí sale la humedad.
El problema con el carbón, el coque o un mineral oscuro es anterior a la humedad: ese material absorbe la luz infrarroja con mucha más intensidad, sencillamente porque es oscuro. Lo que vuelve al detector es una señal débil, y sobre una señal débil el ruido pesa más que el dato.

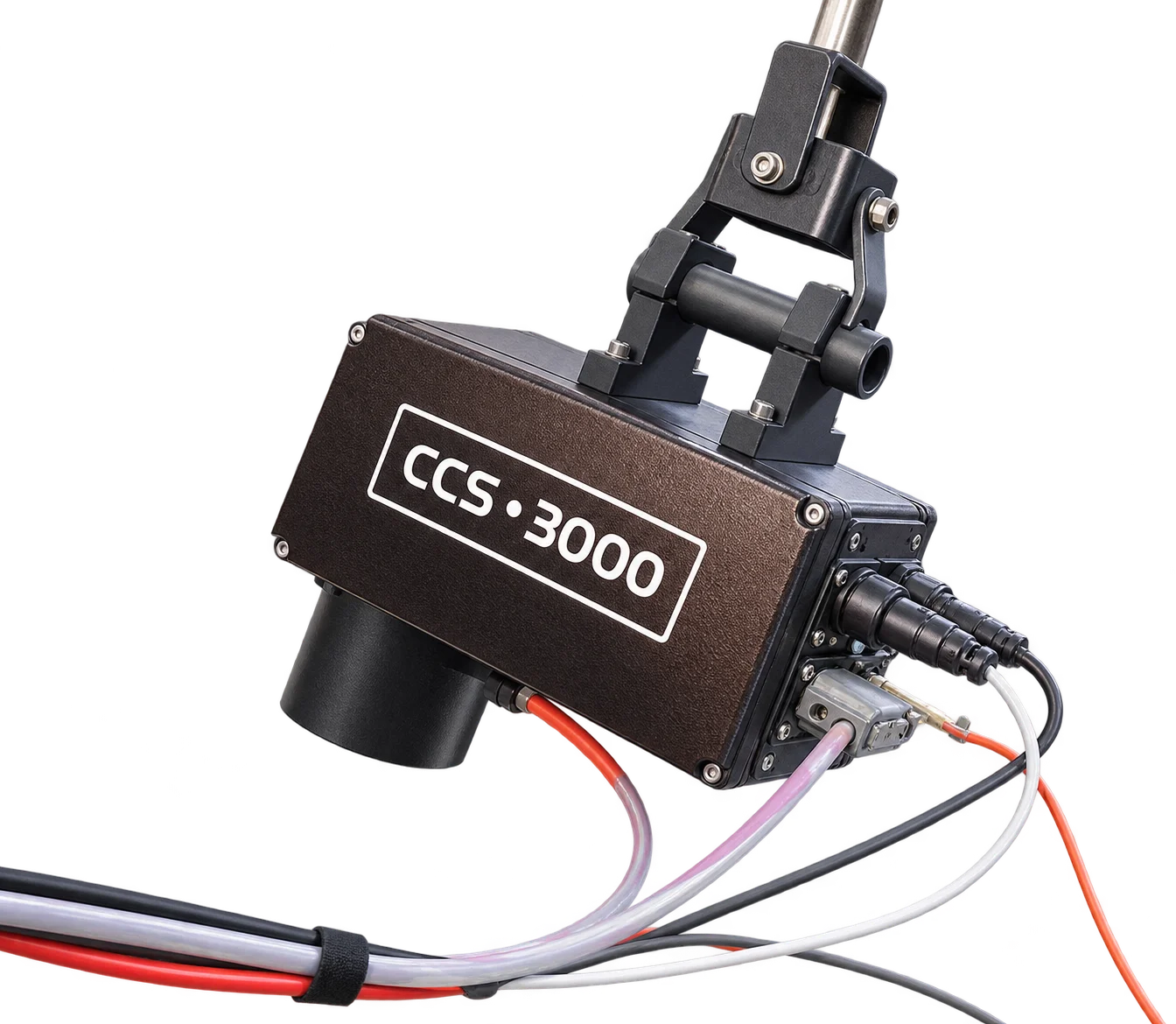

La solución del fabricante para el CCS-3000 no es la que suele suponerse. No se trata de iluminar más fuerte: la web declara que este modelo «tiene un filtro de detección diferente». Es decir, se cambia cómo se recoge y se filtra la poca luz que vuelve, no cuánta se emite.
Esa precisión importa a la hora de comparar ofertas. Si alguien te ofrece «un NIR normal con la lámpara más potente» para medir carbón, no es lo mismo — y el problema de relación señal-ruido sigue ahí.
| Material | Dónde aparece |
|---|---|
| Coque | Coquerías y alimentación de alto horno |
| Carbón | Minería, centrales térmicas, preparación de carbón |
| Sínter | Plantas de sinterización en siderurgia |
| Bauxita | Producción de alúmina y aluminio |
| Bentonita | Aglomerante en peletizado, lodos de perforación, fundición |
| Mineral de hierro | Concentrados, pélets y manejo de mineral |
La bauxita y la bentonita amplían el alcance más allá del carbón y la siderurgia, que es donde suele encasillarse este sensor.
Una precisión sobre lo que no está en esa lista: se cita a veces este modelo para «productos químicos de color oscuro» en general. La web solo declara esos seis. Si tu material es otro —un pigmento, un negro de humo, un concentrado concreto—, se puede consultar, pero no lo damos por hecho.
Es la opción que menos se cuenta de este modelo y la que más cambia un laboratorio de planta. Además del montaje en línea, hay una opción de base y soporte que permite medición instantánea fuera de línea o junto a la línea.
En una planta que hoy determina humedad por estufa —pesar, secar, volver a pesar, esperar horas— eso significa poder contrastar la muestra en minutos, con el mismo instrumento y la misma calibración que está midiendo en la banda. Y para quien va a instalar el sensor en línea, es además la forma de construir la correlación con el método de referencia antes de cerrar la calibración.
| Transportadores | De banda, de tornillo y de arrastre |
|---|---|
| Chutes de bajada | Material en caída |
| Silos de almacenamiento | Control del material almacenado |
| Base y soporte | Fuera de línea o junto a la línea, como instrumento de sobremesa |
No existe hoja específica del CCS-3000. Lo propio del modelo sale de la página de producto del fabricante, que en este caso sí publica cifras, a diferencia de otras variantes de la familia.
| Diseñado para | Materiales oscuros, que absorben la luz NIR con más intensidad |
|---|---|
| Diferencia técnica | Filtro de detección diferente al de la serie IR-3000 |
| Materiales | Coque · carbón · sínter · bauxita · bentonita · mineral de hierro |
| Constituyente medido | Humedad. La página no declara ningún otro |
| Exactitud | ±0,1 % a 0,01 % |
| Repetibilidad | ±0,1 % del valor medido |
| Rango de humedad | 0 a 95 % |
| Instalación | Transportadores de banda, tornillo y arrastre · chutes de bajada · silos · opción de base y soporte para medición fuera de línea |
| Salidas | 3 × 4-20 mA |
| Construcción | Diseño industrial robusto. La página no detalla envolventes ni purga para este modelo |
Esa última fila conviene leerla con atención si tu punto de medida está en zona clasificada o con polvo denso. La plataforma IR-3000 sí ofrece envolventes ATEX, a prueba de explosión y de acero inoxidable, y el IR3000-iP67 añade grado IP67 y enfriamiento — pero para el CCS-3000 concreto la página no declara esas opciones. Antes de cotizar para un ambiente severo, lo confirmamos con fábrica.
El resto —principio NIR multi-longitud de onda, distancia de medida, 50 códigos de producto, monitor de contaminación de la ventana óptica, conectividad serie y Ethernet, alimentación y garantía— es común a la plataforma y está en la ficha del IR-3000.
En los materiales que mide este sensor, la humedad no es un parámetro de calidad más — es dinero directo:
El contexto completo, con el resto de equipos de la rama, está en Medición de Humedad en Minería y Sólidos a Granel.
Las otras variantes de la familia: IR-3000 de aplicación general, IR-3000W para madera y biomasa, IR-3000F para alimentos, IR-3000C para converting e IR3000-iP67 para condiciones severas.
