Aserrín, astillas, pellets y tablero, sobre la línea
En un aserradero o una planta de pellets, el secador es el que se come la energía — y casi siempre seca de más, por si acaso. El IR-3000W mide la humedad a la entrada y a la salida, sin contacto, y le da al secador el dato que le falta para parar en el punto justo.
Casi todas las fichas de sensores dan un número de exactitud y punto. MoistTech da dos para este modelo, según dónde se instale, y esa distinción vale más que un número redondo:
| Dónde mide | Exactitud | Para qué sirve ahí |
|---|---|---|
| Materia prima entrante | Dentro del 0,5 % | Saber con qué humedad entra el material para dosificar el secado, y para recibir y pagar materia prima con criterio |
| Salida del secador | Dentro del 0,1 % | Cerrar el lazo: es donde el dato ajusta el proceso y donde se decide si el producto cumple especificación |
Tiene toda la lógica física: a la entrada el material es heterogéneo, húmedo y de granulometría variable; a la salida está seco, homogéneo y estabilizado. El mismo sensor mide mejor en el segundo caso.
Conviene no confundir estas cifras con el ±0,01 % que declara la hoja de la plataforma IR-3000: ese es el dato de precisión y repetibilidad del instrumento, «sujeto a la aplicación» según la propia hoja. Las dos cifras de arriba son exactitud de aplicación real en madera, que es lo que se puede comprometer en una instalación.
El fabricante enumera para este modelo una lista que cubre la cadena entera de la madera, no solo el granel:
| Grupo | Materiales |
|---|---|
| Granel y residuo | Aserrín · astillas de madera · virutas · corteza · fibra · residuo forestal · combustible de astilla (hog fuel) · biomasa de madera |
| Producto densificado | Pellets de madera |
| Tableros | MDF · OSB · tablero de partículas · tablero de escamas · tablero duro · contrachapado · tablero de yeso |
| Entradas de proceso | Materia prima · resina |
La presencia de tableros y resina en esa lista es lo que separa este modelo de un sensor de granel: en una planta de MDF u OSB, la humedad manda tanto en el secado de la fibra como en el prensado, y la resina tiene su propia curva.
Y el sensor ignora las variaciones de color y de tamaño de partícula, que en materiales forestales es la norma: la misma banda lleva astilla gruesa y polvo fino, madera clara y corteza oscura, sin que la lectura se resienta.
MoistTech mantiene una base de datos de productos con la que precalibra el sensor antes de enviarlo. El fabricante lo describe como una operación plug and play: se monta, se conecta y mide.
La instalación que describe es deliberadamente simple — el sensor va montado unas pulgadas por encima del producto, sin contacto y sin intervenir en el flujo. En la práctica eso son transportadores de banda y de tornillo, chutes, silos y la entrada y la salida del secador, que es donde el dato se convierte en control.
Los datos salen por conexión Ethernet y, cuando hace falta, por varias salidas de 4-20 mA hacia el PLC que gobierna el secador. Como equipo adicional hay interfaz de operador y visualizadores digitales.

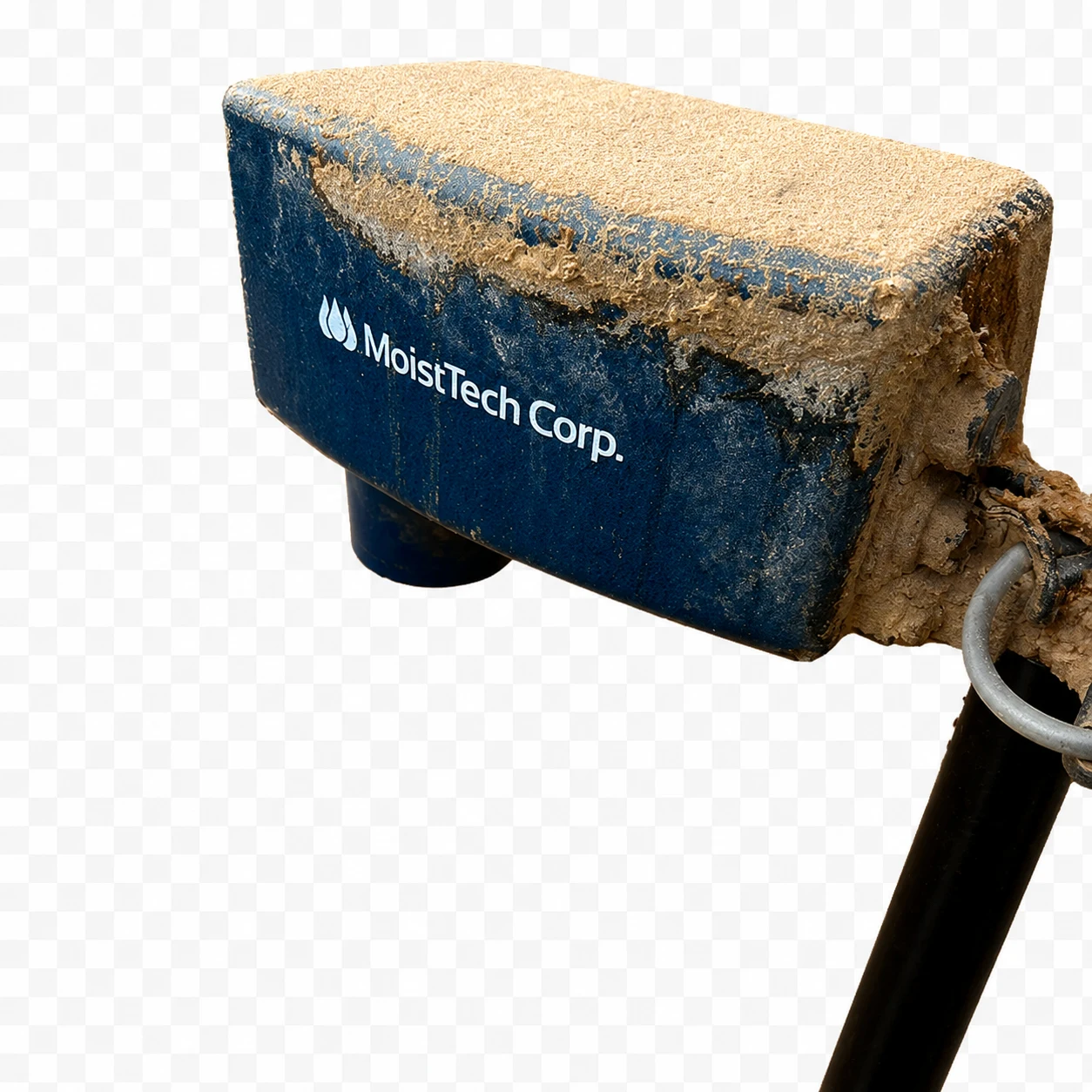

Un detalle que en una planta con polvo de madera importa más que cualquier especificación: la plataforma IR-3000 incorpora de serie un monitor de contaminación de la ventana óptica. En un aserradero, ese aviso es lo que separa una lectura fiable de una deriva silenciosa.
Con una advertencia de transparencia: no existe una hoja técnica específica del IR-3000W. Los datos de aplicación salen de la página de producto del fabricante; los de plataforma, de la hoja del IR-3000. Se indica el origen de cada bloque.
| Exactitud en materia prima entrante | Dentro del 0,5 % |
|---|---|
| Exactitud en salida de secador | Dentro del 0,1 % |
| Materiales declarados | 18, de aserrín y astillas a MDF, OSB y contrachapado |
| Montaje | Unas pulgadas por encima del producto, sin contacto |
| Puesta en marcha | Precalibrado antes del envío según la base de datos de productos del fabricante |
| Salidas | Conexión Ethernet y, si se requiere, varias salidas de 4-20 mA |
| Equipo adicional | Interfaz de operador y visualizadores digitales |
| Principio | Infrarrojo cercano, múltiples longitudes de onda, miles de puntos de datos por segundo |
|---|---|
| Distancia de medida | 10 a 40 cm del producto · área leída de unos 3,7 cm de diámetro |
| Códigos de producto | 50 de serie, con software de configuración para Windows incluido |
| Salidas de la plataforma | Tres salidas aisladas de 4-20 mA autoalimentadas · RS-232/485 · Ethernet TCP/IP de serie · Profibus, Profinet, DeviceNet y Ethernet IP opcionales |
| Monitor de ventana | Monitor de contaminación de la ventana óptica, de serie |
| Alimentación | 80 a 260 V CA · 24 V CC opcional |
| Envolvente | Aluminio fundido IP65 · opciones IP67 en acero inoxidable, grado alimenticio, ATEX y a prueba de explosión |
| Temperatura | Hasta 55 °C · 85 °C con enfriamiento Vortec · 93 °C con acero inoxidable IP67 |
| Peso y tamaño | 7 kg · 31 × 18 × 16 cm |
| Garantía | 2 años en piezas y mano de obra |
La tabla completa de la plataforma, con el resto de accesorios de instalación —ventana con montaje, taza de muestreo y snorkel— está en la ficha del IR-3000.
El contexto completo de la aplicación, con el resto de equipos de la rama, está en Medición de Humedad en Madera y Biomasa.
