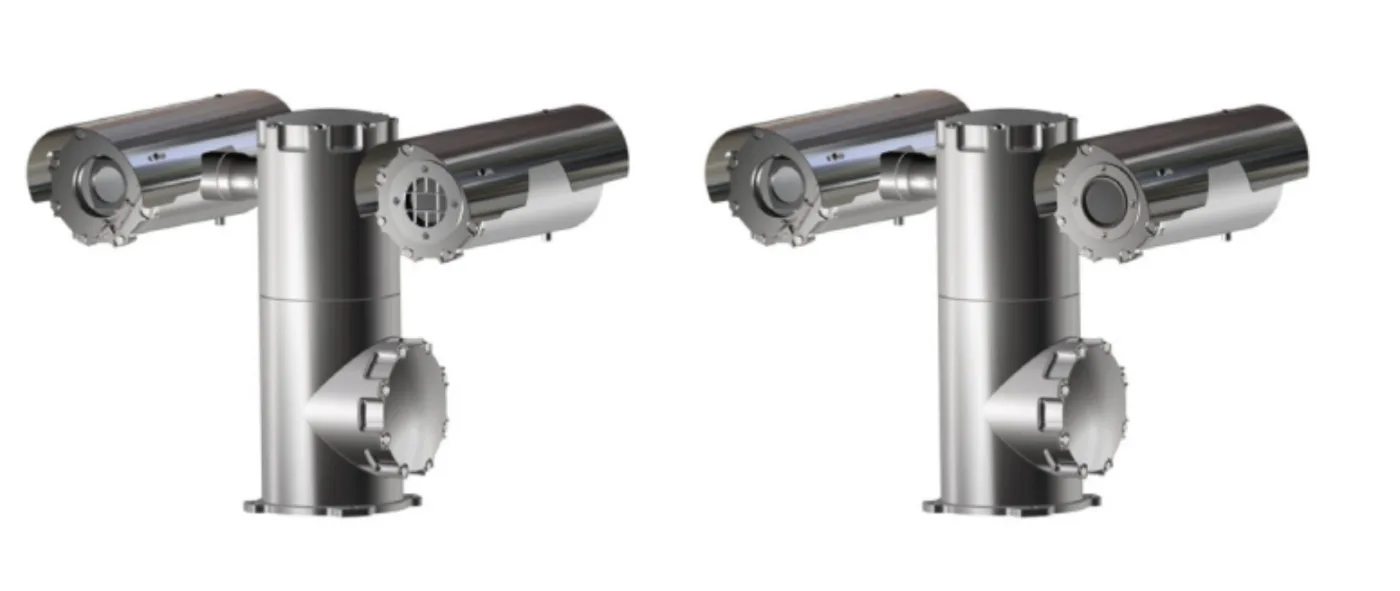

Cámaras duales visible + térmica antiexplosivas para zonas ATEX

Por qué juntar los dos espectros en una sola carcasa

Se podrían montar dos cámaras separadas, y a veces se hace. Pero en zona clasificada eso significa duplicar todo lo que rodea al equipo, que es justamente la parte cara:

La última fila es la que más se agradece en operación. Cuando los dos canales vienen alineados de fábrica, la imagen térmica y la visible corresponden al mismo punto sin ajustes: si la térmica marca una anomalía, la visible ya está mirando exactamente ahí. Con dos equipos separados esa correspondencia hay que construirla, mantenerla y volver a comprobarla cada vez que alguien toca un soporte.

Qué aporta cada canal

Las dos últimas filas son la razón de fondo por la que este formato existe en seguridad industrial. Para vigilancia de perímetro nocturna, el canal térmico detecta intrusos en oscuridad completa y sin necesidad de iluminación infrarroja — ni focos que instalar y certificar, ni un haz que delate dónde está la cámara.

Y el reparto de papeles en una alarma es el que hace útil el conjunto: la térmica dispara y la visible confirma. Una mancha caliente en una imagen térmica no le dice a un operador si hay que evacuar; la imagen visible del mismo punto y al mismo instante sí. Es lo que permite decidir desde la sala de control en vez de mandar a alguien a mirar.

Cuatro combinaciones: PTZ o fija, TX o TS

El formato dual existe en las dos configuraciones y en las dos líneas del catálogo, así que la elección se hace en dos pasos independientes:

El primer paso es el formato, y sigue el mismo criterio que en el resto del catálogo: fija para un punto concreto que hay que tener cubierto siempre, PTZ para barrer un área con un solo equipo.

El segundo paso es la línea, y ahí lo que manda es la clasificación de zona y el ambiente: la TX lleva ATEX, IECEx y UKCA, carcasa de AISI 316L, −60 a +80 °C e IP66/67/68; la TS lleva ATEX e IECEx con carcasa de aluminio. La comparación completa entre las dos líneas está en la ficha de la serie TS, y el resumen es el de siempre: el aluminio va bien en intemperie normal, pero en ambiente marino o químico hace falta el acero inoxidable.

Con TVTherm o sin él

Es la duda que aparece siempre al presupuestar, y la respuesta es que el software no es obligatorio. Las cámaras funcionan de forma autónoma con cualquier VMS compatible con ONVIF, así que se integran en el sistema de vídeo que la planta ya tenga.

Dicho de otro modo: las cámaras te dan la imagen; TVTherm te quita la obligación de mirarla. Para dos o tres puntos y una sala con operador permanente, el VMS existente basta. Cuando hay muchos puntos, varias plantas o vigilancia desatendida en turno de noche, es cuando el análisis automático cambia el resultado.

Sobre normativa contra incendios: qué es y qué no es

Conviene dejarlo claro antes de que entre en un pliego. Un sistema de cámaras duales con análisis térmico complementa a los sistemas de detección de incendios convencionales —detectores de llama, de humo, de gas—; no los sustituye.

Lo que aporta es una capa distinta: los detectores puntuales avisan cuando el fenómeno llega hasta ellos, y una cámara térmica ve el calor a distancia y sobre un área, lo que en un espacio abierto —un parque de tanques, un rack de tubería, un cargadero— puede adelantar el aviso considerablemente.

Y por lo mismo, el cumplimiento normativo hay que verificarlo con el responsable de seguridad de la instalación, no darlo por hecho desde el catálogo. Nosotros aportamos la documentación del equipo y la ingeniería de la parte ATEX; la decisión de qué papel juega dentro del plan de protección contra incendios de la planta es de quien lo firma.

Cuándo compensa la dual

Y cuándo sale mejor un equipo de un solo canal: si lo único que hace falta es ver e identificar, con una PTZ visible o una fija basta y sale bastante más barato; si lo único que hace falta es ver calor, la Compact Thermal en zona clasificada o la Thermal PTZ en área segura; y si lo que buscas es medir temperatura con exactitud para controlar un proceso —no vigilar—, la rama correcta son las cámaras termográficas de proceso o un pirómetro.
