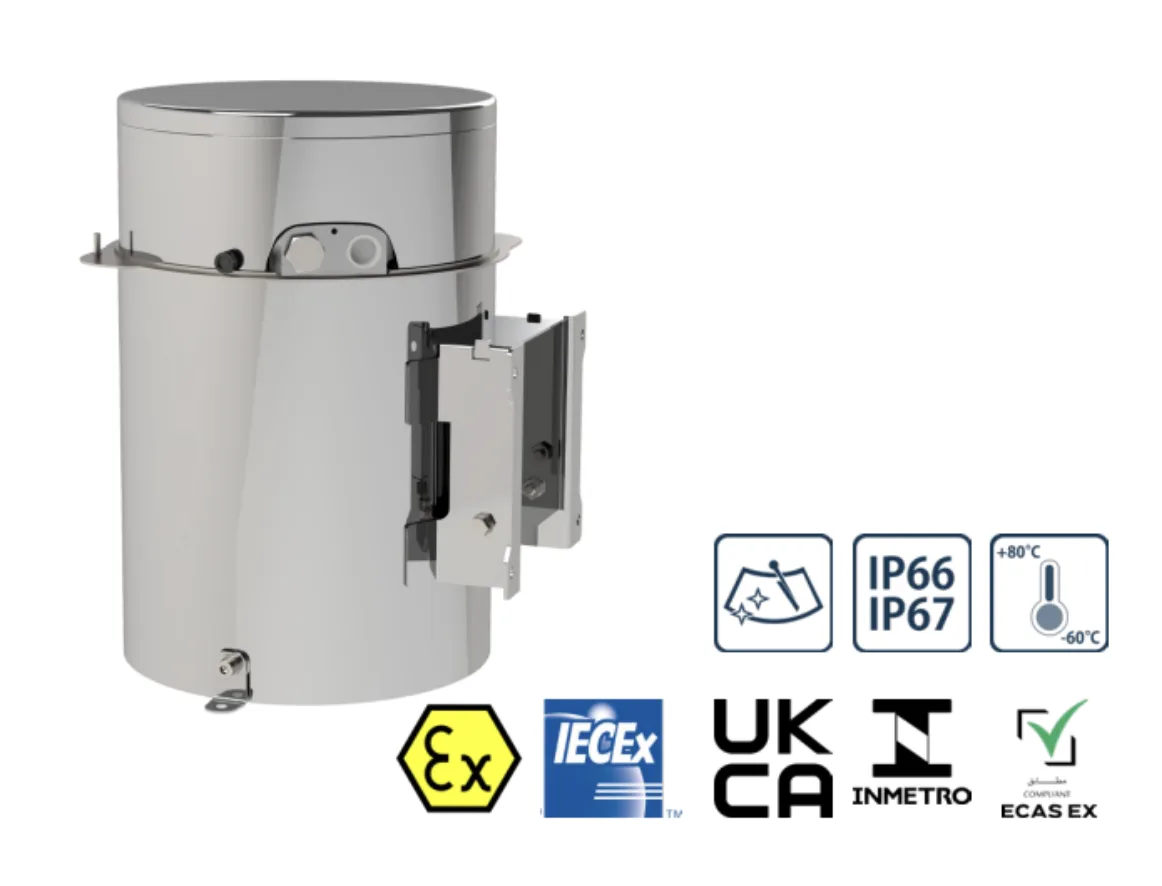

Sistemas de lavado ATEX y accesorios para zonas peligrosas

Por qué el lavado deja de ser un accesorio en zona Ex

En cualquier instalación exterior, una cámara acaba con la ventana sucia: polvo, aceite, sal, salpicaduras. En una planta normal eso se resuelve con una visita de mantenimiento. Dentro de una zona clasificada, esa visita es otra cosa: permiso de trabajo, verificación de atmósfera, a veces parada del proceso.

De ahí que el sistema de lavado se pague solo. Limpia la ventana automáticamente, desde el propio equipo, con agua o mezcla de agua y anticongelante según el clima del emplazamiento:

Los tres llevan bomba integrada, así que el sistema es autónomo y no depende de una línea de agua a presión de la planta. Y la existencia de la versión WP10EXUL es la que resuelve los proyectos que se especifican bajo esquema norteamericano en vez de bajo ATEX — conviene saberlo antes de escribir el pliego, porque no es un cambio menor de referencia.

Cajas de unión: Ex-e y Ex-d no son lo mismo

Es la confusión más habitual del cableado en zona clasificada, y las dos ejecuciones responden a filosofías opuestas de protección:

Dicho en corto: la Ex-e evita que ocurra; la Ex-d asume que puede ocurrir y lo encierra. Son dos estrategias válidas, y cuál corresponde lo marca el diseño eléctrico de la instalación, no la preferencia de quien monta.

Las cajas Ex-e de Tecnovideo llevan además IK10, la clasificación de resistencia al impacto — que en una zona de paso, un rack de tubería o un punto expuesto a golpes de mantenimiento es tan relevante como la propia protección Ex.

Los cables certificados no son opcionales

Este es el punto que más veces se descubre tarde en un proyecto. En zona clasificada ATEX o IECEx es obligatorio usar cables certificados, o bien canalización certificada. No es una recomendación del fabricante ni una mejora de calidad: es un requisito de la instalación, y un cable estándar tendido dentro de la zona invalida el conjunto por bien que funcione la cámara.

Que sean compuestos significa que llevan alimentación, datos y señal en un mismo tendido, así que una cámara se resuelve con un cable en vez de tres — y en zona Ex cada penetración de más es un punto más que sellar, certificar y revisar. Que sean armados añade la protección mecánica que se pide en planta. Los de las cámaras vienen además preensamblados con prensaestopas de barrera, como se detalla en la ficha de la Compact Thermal.

De la cámara al cuarto de control: qué lleva una instalación completa

Puesto en orden, esto es lo que hay entre el proceso y la pantalla del operador, y de dónde sale cada pieza:

La razón de listarlo así es que las tres filas centrales son las que se olvidan al presupuestar, y las tres son obligatorias o casi. Un proyecto que cotiza solo las cámaras se queda corto justo en la parte que hace que la instalación sea aceptable — y en zona clasificada eso no se resuelve improvisando en obra.

Cuándo hace falta cada cosa

Y una advertencia de mantenimiento: el sistema de lavado tiene partes móviles y un circuito de fluido, así que la bomba y las tuberías piden revisión periódica — a diferencia de una cámara, que es pasiva. Conviene meterlo en el plan desde el principio, porque un lavado averiado no avisa: simplemente deja de limpiar, y el problema aparece como una imagen que se va degradando. Ofrecemos contratos de mantenimiento preventivo para sistemas ATEX.
