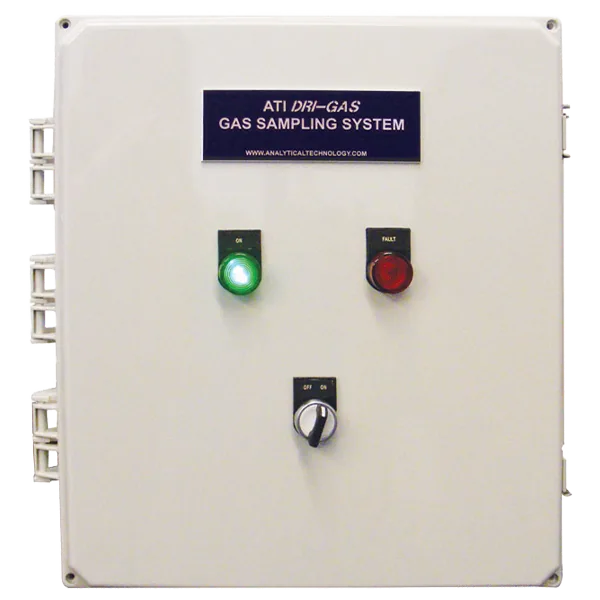

C21 Dri-Gas

Características técnicas

Datos de la hoja técnica ATI-DS-05282-EN-01 de Badger Meter, junio de 2026.

Especificaciones del Badger Meter C21 Dri-Gas

Modelo	Badger Meter C21 Dri-Gas Sampling System (familia GasSens) — estructura de pedido C21-A-B
Tipo	Sistema de muestreo de gas con acondicionamiento: extrae la muestra y le retira el vapor de agua antes de entregarla al sensor
Alimentación	120 V CA, 50/60 Hz; 230 V CA opcional; 35 VA máximo
Carcasa	NEMA 12 / IP-52, policarbonato, inflamabilidad V-0
Bomba	De diafragma, alimentada a 6 V CC, con motor sin escobillas calificado para 10 000 horas
Caudal	Ajustable de 300 a 800 cc/min; se recomiendan 500 cc/min, fijados con un rotámetro ajustable a la salida de la bomba
Capacidad de la bomba	Máximo 10 inHg de vacío en la entrada; máximo 4 psig de presión en la salida
Entrada	Conexión rápida a presión para manguera de 1/4 in (6.35 mm) de diámetro exterior
Salida	Conexión rápida a presión para manguera de 1/4 in (6.35 mm) de diámetro exterior
Alarmas	Lámpara de alarma de bajo flujo en la puerta frontal · relé de alarma SPDT de bajo flujo para indicación remota. Un presostato diferencial a través de la bomba da la alarma si la línea de entrada o la de salida se obstruyen
Temperatura de operación	2 a 45 °C (36 a 113 °F)
Temperatura de almacenamiento	−25 a 55 °C (−13 a 131 °F)
Dimensiones	381 × 432 × 229 mm (15 × 17 × 9 in), ancho × alto × profundidad
Peso	8.2 kg (18 lb)
Condensado	El exceso se bombea a una conexión de drenaje en la parte inferior de la carcasa y puede recogerse si hace falta
Se entrega con	2 mangueras de repuesto para la bomba peristáltica y 2 filtros de repuesto de ventilador y rejilla de entrada
Opciones	Conjunto de filtro de entrada, con paquete de 10 filtros de entrada de repuesto
Soporte	INGFRAMEX en México y LATAM

Funciones

• Vapor de agua de condensación retirado de forma continua.
• Muestra desde ductos bajo vacío — la bomba aspira contra un vacío de línea de entrada de hasta 10 inHg, lo que la hace apta para ductos con presiones negativas.
• Se elimina el «cegado» del sensor.
• Prácticamente libre de mantenimiento.
• Opciones para operación a 120 V CA o 230 V CA.

El filtro de entrada opcional está pensado para aplicaciones donde la corriente de gas puede traer polvo o residuos capaces de dañar la bomba. Su elemento filtrante, en el extremo del conjunto de entrada, se cambia con facilidad, y un filtro obstruido se señala con una indicación de falla. El conjunto se entrega con un paquete de elementos filtrantes.

Información de pedido

Modelo C21-A-B:

• Sufijo A, alimentación: 1 = 120 V CA, 50/60 Hz · 2 = 240 V CA, 50/60 Hz.
• Sufijo B, conjunto de entrada: 1 = sin filtro de entrada · 2 = con opción de filtro de entrada.

Los sistemas de acondicionamiento de gas no incluyen manguera de entrada ni de salida, porque cada aplicación pide longitudes distintas. Hay que pedir la longitud total necesaria para ambas líneas: la referencia es 44-0124, manguera con recubrimiento interior de Tygon/FEP, 1/4 in (6.35 mm) de diámetro exterior y 1/8 in (3.18 mm) de diámetro interior.

Accesorios

Accesorios del Badger Meter C21 Dri-Gas

Número de parte	Accesorio
23-0002	Fusible de 2 A de acción retardada
36-0063	Filtros de repuesto de ventilador y rejilla de entrada, paquete de 6
05-0116	Kit de manguera para bomba peristáltica, paquete de 10
44-0124	Manguera con recubrimiento Tygon/FEP, 1/4 in exterior, 1/8 in interior
00-0703	Conjunto de filtro de entrada
