| Modelo | Serie B12 Wet Gas Transmitter (familia GasSens / ATi). Referencia B12-CC-D-EEEE-F |
|---|
| Tipo | Transmisor de gas húmedo de 2 hilos, alimentado por lazo |
|---|
| Para qué sirve | Medir concentraciones de gases reactivos en corrientes de aire saturadas de humedad |
|---|
| Problema que resuelve | El agua de condensación ciega rápidamente a los sensores de difusión estándar y los deja inoperantes |
|---|
| Por qué existe | Los requisitos de calidad del aire han extendido el uso de lavadores húmedos; a las plantas de proceso químico y a las instalaciones de almacenamiento de cloro se les exige lavar los gases de escape para retirar halógenos y gases ácidos |
|---|
| Sensor | De medición directa, resistente a la corrosión, diseñado específicamente para operar al 100 % de humedad relativa |
|---|
| Material del sensor | Noryl |
|---|
| Montaje del sensor | Inserción directa en chimenea de venteo, con silleta de doble abrazadera y conexión de 1¼ in MNPT; o en celda de flujo si la muestra se bombea |
|---|
| Cable del sensor | 25 ft de serie, 100 ft máximo |
|---|
| Gases oxidantes | Cloro (Cl₂), bromo (Br₂), dióxido de cloro (ClO₂) y ozono (O₃) |
|---|
| Gases ácidos | Fluoruro de hidrógeno (HF) y cloruro de hidrógeno (HCl) |
|---|
| Hidrógeno | Sí, con rangos propios |
|---|
| Rangos | 0…10, 0…20, 0…50 o 0…100 ppm para gases oxidantes y ácidos; 0…2 % o 0…10 % para hidrógeno |
|---|
| Precisión | En general ±5 % del valor, limitada por la precisión del gas de calibración disponible |
|---|
| Repetibilidad | ±1 % del span (electrónica) |
|---|
| Linealidad | ±0.5 % del span (electrónica) |
|---|
| Salida | 4…20 mA alimentada por lazo, 675 Ω máximo a 24 V CC |
|---|
| Alimentación | 12…28 V CC |
|---|
| Envolvente estándar | NEMA 4X de poliestireno, con display LCD opcional |
|---|
| Envolvente antiexplosión | Opcional, con clasificación Clase 1, División 1, Grupos B, C y D. Hay que pedirla expresamente: no es la de serie |
|---|

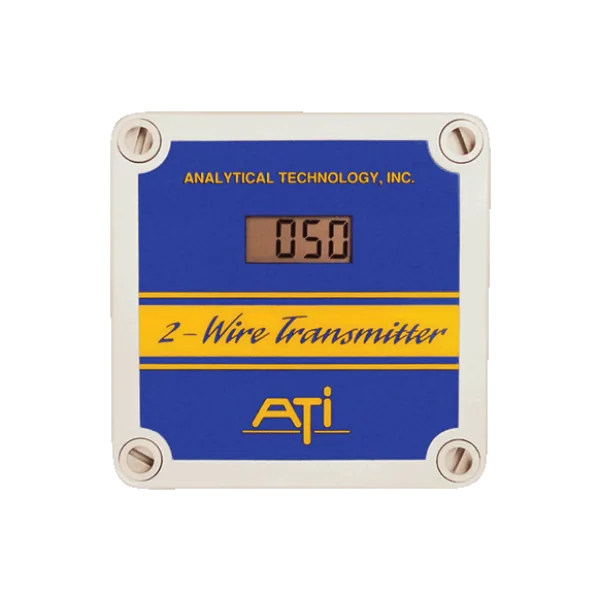

| Versiones de transmisor | Antiexplosión, NEMA 4X estándar de noryl, o NEMA 4X con display LCD |
|---|
| Controles | Potenciómetros de cero y span en la tarjeta del transmisor |
|---|
| Temperatura de operación | 0…50 °C |
|---|
| Peso | 0.4 kg (1 lb) |
|---|
| Integración directa | Se conecta a DCS, PLC o al equipo del usuario |
|---|
| Con receptor B14 | Conectado al sistema receptor de alarma B14 se obtiene display digital de concentración, tres puntos de alarma, entrada de reset remoto de alarma y retransmisión de 4…20 mA |
|---|
| Accesorios | Conjunto de celda de flujo y adaptador de calibración (00-0633); receptor serie B14 |
|---|
| Soporte | INGFRAMEX en México y LATAM |
|---|
