BADGER METER

A21 Gas Sampler

Trae la muestra al sensor, no el sensor al ducto

El Badger Meter A21 es un sistema de bombeo de muestra de gas, diseñado para extraer muestras de ductos o de puntos de difícil acceso y entregarlas a sensores de gas situados en una zona más cómoda. Usa una bomba de diafragma de alta calidad accionada por un motor de CC sin escobillas, que sostiene el muestreo continuo durante periodos largos: las bombas están calificadas para más de 10 000 horas de operación continua y sus diafragmas se cambian con facilidad si hace falta. La bomba aspira contra un vacío de hasta 10 in Hg, para muestrear ductos de presión negativa cuando es necesario.

Habla con un especialista

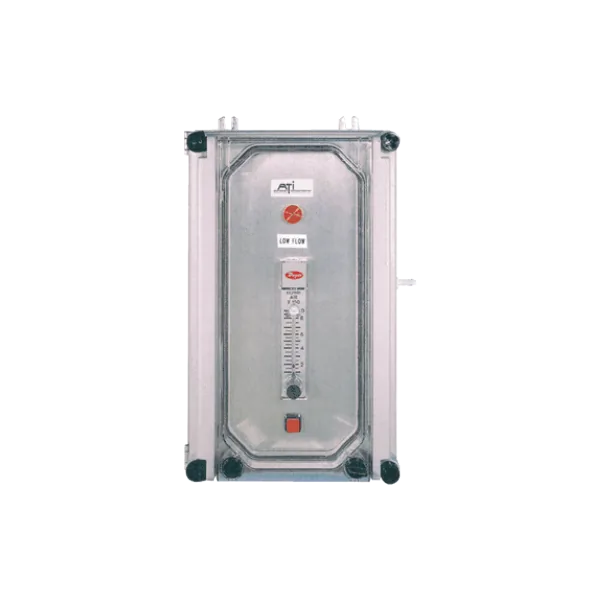

Badger Meter A21 Gas Sampler: sistema de muestreo de gas con caudalímetro en el panel frontal y carcasa NEMA 4X
Vida de la bomba
+10 000 horas continuas
Caudal
300…1000 cc/min
Vacío en la entrada
Hasta 10 in Hg
Carcasa
NEMA 4X

Características técnicas

Datos de la hoja técnica ATI-DS-05289-EN-01 de Badger Meter, noviembre de 2025.

Especificaciones del Badger Meter A21 Gas Sampler
ModeloBadger Meter A21 Gas Sampler (familia GasSens)
TipoSistema de bombeo de muestra de gas, para extraer de ductos o puntos de difícil acceso y llevar la muestra al sensor
Alimentación85…265 V CA, 50/60 Hz, 1 A; o 12 V CC, 1 A máximo
BombaDe diafragma, alimentada a 12 V CC, con motor sin escobillas calificado para 10 000 horas
CaudalAjustable de 300 a 1000 cc/min; se recomiendan 500 cc/min
EntradaConexión rápida tipo espiga para manguera flexible de 1/4 in de diámetro interior
SalidaEspiga para manguera flexible de 1/4 in de diámetro interior
Capacidad de la bombaMáximo 10 in Hg de vacío en la entrada, o 4 PSIG de presión en la salida, para 500 cc/min
AlarmasLámpara de alarma de bajo flujo en el panel frontal · relé de alarma SPDT de bajo flujo para indicación remota · relé SPDT de falla de alimentación, ubicado en la fuente de CC (solo en la versión de CA)
CarcasaNEMA 4X de fibra de vidrio, con ventana de policarbonato transparente
Temperatura de operación−10 a 45 °C
Temperatura de almacenamiento−25 a 55 °C
Se entrega conUna conexión rápida de entrada y 25 pies (7.6 m) de manguera de PVC
OpcionesConjunto de filtro de entrada, con paquete de 10 filtros de entrada de repuesto
SoporteINGFRAMEX en México y LATAM

Funciones

  • Sistema de muestreo integrado.
  • Alarma de pérdida de flujo de serie.
  • Ajuste variable del caudal — un caudalímetro montado en el panel frontal permite ajustar el caudal de muestra al valor deseado, normalmente alrededor de 500 cc/min.
  • Sistemas de CA o de 12 V CC disponibles.
  • Carcasa NEMA 4X.

Internamente el sistema lleva un detector de pérdida de flujo que avisa de problemas del muestreo capaces de comprometer la medición de gas. La lámpara de alarma del panel frontal da la indicación local, y el relé interno permite señalar esa alarma de forma remota.

Información de pedido

Números de parte del Badger Meter A21
Número de parteQué es
00-0676Sistema completo de muestreo de gas alimentado por CA
00-0852Sistema completo de muestreo de gas alimentado por CC
00-0703Conjunto de filtro de entrada

Cómo instalarlo bien

Vigilar niveles de gas con un sistema de muestreo por aspiración exige que la instalación se haga con cuidado y que se considere la naturaleza del gas objetivo. Estos son los criterios que da la hoja técnica:

  • El sensor va del lado del vacío. En general conviene colocar el sensor de gas en el lado de vacío —el de entrada— del sistema de muestreo. Así se garantiza que la muestra se mida antes de tocar la bomba o los componentes de detección de flujo, que podrían alterar la concentración de gas. Esto es especialmente importante al muestrear gases reactivos como cloro, dióxido de azufre o gases ácidos.
  • El tipo de manguera importa. El tramo entre el punto de muestreo y el puerto de entrada del sensor es otra consideración clave. Los gases reactivos exigen manguera de teflón u otro fluorocarbono; los no reactivos pueden muestrearse con manguera flexible de PVC.
  • Corrientes saturadas de humedad. Muestrear corrientes de gas saturadas de humedad puede requerir manguera de muestra calefaccionada, y hay que evaluar con cuidado el efecto de la condensación sobre el sensor de gas.
  • Líneas cortas. Para la respuesta más rápida, las líneas de muestra entre el punto de muestreo y la entrada del sensor deben mantenerse lo más cortas posible.

Tiempo de transporte de la muestra

El tiempo de transporte depende del diámetro interior de la manguera de muestreo. Los valores están calculados para un caudal de 500 cc/min:

Tiempo de transporte de la muestra por cada 100 pies de manguera, a 500 cc/min
Diámetro interior de la mangueraTiempo por cada 100 pies
1/8 in (3 mm)29 segundos
3/16 in (5 mm)65 segundos
1/4 in (6 mm)116 segundos

Cuándo elegir el A21

Es el equipo correcto cuando el sensor no puede ir donde está el gas:

Muestreo en ductos Puntos de difícil acceso Ductos de presión negativa Gases reactivos: cloro, SO₂, gases ácidos Sensor en zona cómoda para el operador Muestreo continuo de larga duración

El A21 no mide: bombea. Trabaja siempre junto a un sensor o transmisor de gas, que es quien da la lectura. Si además la corriente viene con humedad y hace falta secar la muestra antes de que llegue al sensor, revisa el otro muestreador de la familia en Sistemas de Muestreo de Gas.

¿Por qué elegir INGFRAMEX en México?

No solo entregamos el equipo. Somos tu equipo técnico en México.

Industrias donde se utiliza

El A21 se usa en:

Agua Potable y Aguas Residuales Industria Química Petróleo y Gas Alimentos y Bebidas Farmacéutica Minería Energía HVAC Pulpa y Papel Manufactura
