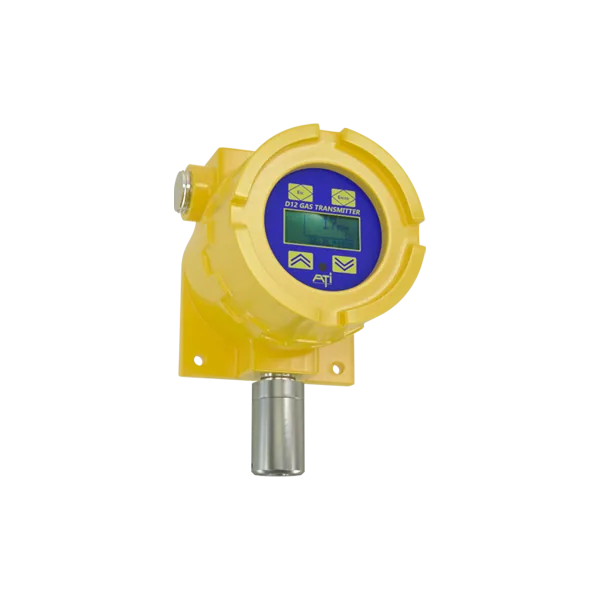

D12Ex-IR

Características técnicas

Datos de la hoja técnica ATI-DS-05524-EN-01 de Badger Meter, julio de 2026.

Especificaciones del Badger Meter D12Ex-IR

Modelo	Badger Meter D12Ex-IR Infrared Gas Transmitter (familia GasSens) — estructura de pedido D2-xx-xx-x
Tipo	Transmisor de gas infrarrojo para montaje fijo en áreas con riesgo de explosión
Tipo de sensor	Infrarrojo no dispersivo (NDIR) de paso simple
Gases y rangos	Metano: 0–50/100 % LEL (también 0–100 % V/V CH₄). Dióxido de carbono: 0–1000 ppm/5 % o 0–10/50 %. Hidrocarburos altos: 0–10/100 % V/V. Óxido nitroso: 0.1–1 % o 0–1000 ppm
Precisión	2 % para metano, propano, CO₂ y pedidos especiales; ±6 % del rango para gases HC medidos con factores K
Repetibilidad	±1 %
Deriva de cero	Menos del 1 % del fondo de escala al mes, no acumulativa
Deriva de span	Depende del ambiente; típicamente menos del 1 % al mes
Tiempo de respuesta	T50 = 10 segundos, T90 = 20 segundos
Salida analógica	4-20 mA, 600 ohms máximo a 24 V CC
Salida digital	HART (interfaz módem de 1200 baudios) o Modbus (1200–9600, RS232 o RS485)
Relés opcionales	Tres SPST, 5 A a 230 V CA o 30 V CC resistivos, programables en punto de ajuste, histéresis y retardos de activación y desactivación
Bobina de relé	Programable como normalmente energizada o normalmente desenergizada
Alimentación	12–30 V CC, 250 mA máximo, conexión de 3 o 4 hilos
Separación del sensor	Cable de hasta 100 pies (30 m) entre el sensor remoto y el transmisor
Display	LCD gráfico retroiluminado, con la concentración en números grandes, indicación de alarma y menús completos de configuración
Construcción	Carcasa de aluminio fundido con recubrimiento epóxico y sensor de acero inoxidable
Certificaciones	Class 1, Div. 1, Groups B, C & D, T6 · Class 1, Zone 1, AEx d IIB T6 · IECEx db IIC T6 Gb · ATEX II 2 G Ex db IIC T6 Gb
Directivas europeas	2014/30/UE compatibilidad electromagnética · 2014/35/UE baja tensión · 2014/34/UE ATEX · 2011/65/UE RoHS
Temperatura	−20 a 60 °C
Humedad	0–99 % sin condensación
Peso	2.3 kg (7.2 lb)
Soporte	INGFRAMEX en México y LATAM

Los cuatro sensores disponibles

El elemento sensor que se instala en el alojamiento del D12Ex-IR se elige según la aplicación de medición:

Sensores disponibles para el Badger Meter D12Ex-IR

Sensor	Para qué sirve
HC	Sensor de hidrocarburos de nivel bajo, diseñado para detectar metano, propano y otros gases inflamables en aire por debajo de su LEL respectivo. Incluye además un ajuste de rango alto para vigilar metano por encima de su UEL
HHC	Sensor de hidrocarburos de rango alto, para concentraciones de 0–100 % VOL de propano, butano, gas LP y otros, para vigilar niveles por encima del UEL
CO2-L	Sensor de dióxido de carbono para medición en ppm o niveles de 5 % o menos
CO2-H	Sensor de dióxido de carbono para niveles altos, del 10 % a un máximo de 50 %

El sensor de CO₂ de rango bajo puede escalarse desde 0–1000 ppm como mínimo hasta 0–5 % como máximo; el de rango alto cubre desde 0–10 % como mínimo hasta 0–50 % como máximo.

Funciones

• Tres relés de alarma internos — para funciones de alarma local. Todos programables en punto de ajuste, histéresis y retardos de activación y desactivación.
• Comunicación digital — opciones de HART o Modbus RTU.
• Display LCD gráfico retroiluminado — muestra la concentración de gas en números grandes y fáciles de leer, con indicación de alarma y menús completos para ajustar los parámetros de operación.
• Antiexplosión — paquete con carcasa de aluminio fundido con recubrimiento epóxico y sensor de acero inoxidable.
• Registrador interno — almacena valores de gas a intervalos definidos por el usuario. Los datos se recuperan en el display LCD o se descargan por interfaz ASCII a una terminal o impresora.
• Historial de calibración del sensor — se guarda cada vez que un sensor se pone a cero o se ajusta el span. Puede recuperarse para revisar la condición del sensor cuando haga falta.
• Operación no intrusiva — calibración, configuración y reset de alarmas, vista de datos y configuración del transmisor con una herramienta magnética, sin abrir la carcasa.
• Simulación de salida — permite probar fácilmente los dispositivos conectados.

Opciones de pedido

• Número de sensores: un sensor.
• Alojamiento: portasensor integral sin relés; portasensor integral con relés; portasensor remoto sin relés; portasensor remoto con relés.
• Salidas digitales: ninguna, interfaz Modbus o interfaz HART.
• Sensores: combustible, hidrocarburo alto, dióxido de carbono u óxido nitroso.
• Rangos de medición: 0–1000 ppm · 0.1–1 % · 1–5 % · 10–50 % · 10–100 % LEL · 10–100 % VOL metano · 10–100 % VOL.

La selección del sensor forma parte de la información de pedido, y el sensor se embarca por separado del transmisor.

Accesorios

Accesorios del Badger Meter D12Ex-IR

Número de parte	Accesorio
60-0068	Protector contra salpicaduras / adaptador de calibración remota
60-0069	Celda de flujo del sensor / adaptador de calibración

La ubicación del sensor IR depende de la densidad del gas objetivo: para detectar metano se montan a menudo cerca del techo, mientras que gases más pesados como el propano o el gas LP piden montarlo más abajo. Por eso hay versión con sensor remoto para metano y versión con sensor integral para combustibles pesados. Dinos qué gas vigilas y cómo es la nave y te confirmamos el sensor, el rango y el tipo de alojamiento.
