Elige la exactitud que pagas, y conecta veinte en la misma línea
Serie de sondas miniatura para integración OEM, con seis códigos de pedido que cubren de ±1.0 a ±3.0 %HR: se paga la exactitud que hace falta. Funcionan como sonda de un transmisor o de forma autónoma, y su rasgo propio es el encadenamiento por Modbus RTU con conector M8, para montar sistemas multipunto. Cuerpo de metal o de plástico, ambos IP65.
Es lo primero que hay que entender de esta serie, y lo que la hace distinta al resto del catálogo. No es un modelo con opciones: son seis referencias con exactitudes garantizadas distintas, y la elección es un ejercicio de presupuesto tanto como de técnica:
| Código | Mide | Exactitud de humedad | Sensor |
|---|---|---|---|
| XMP10A | HR y T | ±1.0 %HR | HUMICAP 180R |
| XMP10R | HR y T | ±1.5 %HR | HUMICAP 180R |
| XMP10B | HR y T | ±2.0 %HR | HUMICAP 180R |
| XMP10I | HR y T | ±3.0 %HR | INTERCAP |
| XMP10C | HR y T | ±1.5 %HR | HUMICAP 180V con protección catalítica |
| XMP10T | Solo temperatura | — | Pt1000 RTD |
Fíjate en algo que sorprende: el XMP10A, el R y el B llevan exactamente el mismo sensor, el HUMICAP 180R. Lo que cambia entre ellos es la exactitud que el fabricante garantiza. Y el XMP10C merece atención aparte: su sensor HUMICAP 180V lleva protección catalítica, lo que lo hace la opción para ambientes con presencia de químicos, con la misma exactitud que el R.
Todas las exactitudes están definidas de 0 a 90 %HR a +23 °C, contra una referencia trazable a unidades SI, e incluyen no linealidad, histéresis y repetibilidad. Y hay un matiz de la gráfica del fabricante que conviene tener presente: por encima del 90 %HR la exactitud empeora en 1 %HR respecto a la curva publicada.
Las sondas compactas de Vaisala —HMP60, HMP110, HMP113— se cablean una a una hasta el controlador. El XMP10 no: soporta encadenamiento sencillo por Modbus RTU, y la hoja dice para qué sirve eso — para crear sistemas de medición multipunto.
En la práctica significa que varias sondas comparten el mismo par de hilos, cada una con su dirección, en lugar de tirar un cable por sensor hasta el armario. El conector M8 estándar está pensado precisamente para ese montaje en cadena.
| Modo | Cómo |
|---|---|
| Autónoma | Como dispositivo independiente, enviando valores por salida analógica de tensión o por Modbus RTU |
| En cadena | Varias sondas encadenadas por Modbus RTU, formando un sistema multipunto |
| Dentro de un transmisor | Como elemento sensor de un transmisor Origo10 de Vaisala |
Un detalle de integración que la hoja marca y que conviene no pasar por alto: cuando el XMP10 se usa con un transmisor, la conexión es siempre digital —Modbus RTU—, nunca analógica. La salida de tensión es para el uso autónomo. Y para configurar y ver la analítica del dispositivo, se conecta al software Vaisala Insight desde una PC o al indicador portátil Indigo80.
Datos de la hoja técnica de la serie XMP10 de Vaisala.
| Opciones de sensor | HUMICAP 180R, HUMICAP 180V e INTERCAP, según el código de pedido |
|---|---|
| Rango de humedad | 0 a 100 %HR |
| Exactitud de humedad | De ±1.0 a ±3.0 %HR según el modelo (ver la tabla de arriba). Definida de 0 a 90 %HR a +23 °C contra referencia trazable a SI. Por encima del 90 %HR empeora en 1 %HR |
| Incertidumbre de calibración de fábrica | ±1.1 %HR de 0 a 90 %HR; ±1.8 %HR de 90 a 100 %HR |
| Estabilidad | Menos de 0.5 %HR al año, en condiciones óptimas |
| Tiempo de respuesta | T63 de 12 s y T90 de 27 s, con cuerpo metálico y filtro de rejilla de plástico electrolítico |
| Sensor de temperatura | Pt1000 RTD Clase F0.1, según IEC 60751 |
| Rango de temperatura | −40 a +80 °C con HUMICAP 180R o 180V y cuerpo metálico; −40 a +60 °C con esos sensores y cuerpo de plástico, y también con sensor INTERCAP |
| Exactitud de temperatura, salida analógica | ±0.2 °C de 0 a +40 °C; ±0.4 °C en el resto del rango |
| Exactitud de temperatura, salida digital | ±0.1 °C de +15 a +25 °C; ±0.15 °C de 0 a +15 y de +25 a +40 °C; ±0.4 °C en el resto |
| Parámetros de salida | Humedad relativa, temperatura, punto de rocío y escarcha, temperatura de bulbo húmedo, humedad absoluta, razón de mezcla y entalpía |
| Salidas | Modbus RTU y salida analógica de tensión |
| Exactitud de las salidas analógicas | ±0.2 % del fondo de escala a +20 °C, con deriva de ±0.01 % FS/°C |
| Conector | M8 estándar, pensado para encadenamiento Modbus RTU |
| Cuerpo de sonda | De metal o de plástico. Los dos con IP65 |
| Grado de protección | IP65, excluyendo el filtro y la cabeza del sensor |
| Humedad de operación | 0 a 100 %HR, sin condensación |
| Grado de polución | 2 |
| Almacenamiento | −40 a +60 °C, y 0 a 100 %HR sin condensación |
| Transmisores compatibles | Vaisala Origo10 |
| Configuración | Software Vaisala Insight para PC, o indicador portátil Indigo80 |
| Cumplimiento | Directivas EMC, REACH y RoHS. Inmunidad IEC/EN 61326-1, entorno industrial; emisiones CISPR 11 / EN 55011 Clase B, FCC parte 15 B Clase B e ICES-3 / NMB-3 Clase B. El cumplimiento está especificado para instalaciones con cable apantallado |
| Marcado | CE, China RoHS y RCM |
Un requisito de instalación que está en nota al pie pero no es menor: el cumplimiento electromagnético del XMP10 está especificado para instalaciones que usan cable apantallado. En un sistema multipunto con varias sondas encadenadas y tiradas largas, esa es justamente la condición que hay que respetar para que el bus sea fiable — y el tipo de detalle que se descubre tarde si no se lee la hoja.

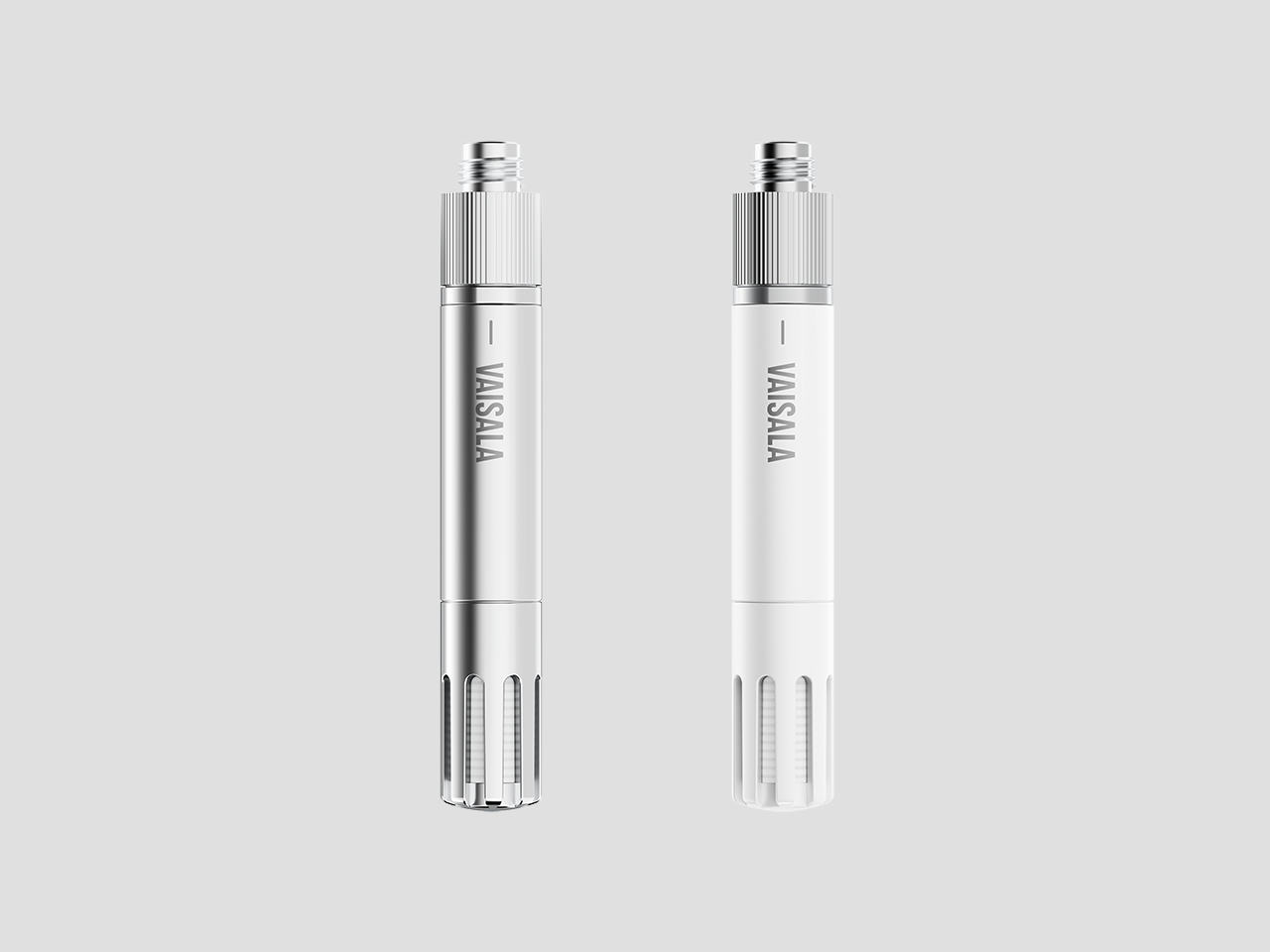

Son las dos versiones que se ven en la fotografía, y no es una cuestión estética. El material del cuerpo fija el rango de temperatura:
| Combinación | Rango |
|---|---|
| HUMICAP 180R o 180V + cuerpo metálico | −40 a +80 °C |
| HUMICAP 180R o 180V + cuerpo de plástico | −40 a +60 °C |
| Sensor INTERCAP, cualquier cuerpo | −40 a +60 °C |
O sea: los veinte grados extra de la parte alta solo se consiguen combinando HUMICAP con cuerpo metálico. Si eliges el XMP10I —el de INTERCAP, el más económico— el techo es +60 °C aunque pidas el cuerpo de metal. Los dos cuerpos son IP65 y, dice la hoja, aptos para condiciones duras.
Los 12 segundos de T63 y 27 de T90 están medidos en una configuración concreta: cuerpo metálico y filtro de rejilla de plástico con electrodeposición. Es el dato de referencia; con otros filtros el comportamiento cambia, igual que ocurre en el resto de la familia.
La hoja lo resume así: su diseño compacto lo hace un componente idóneo para una amplia gama de aplicaciones OEM, y añade que es fácil de instalar, calibrar y mantener. Sumado al encadenamiento Modbus y a la escalera de seis exactitudes, es una serie pensada para que el fabricante de un equipo elija exactamente el punto de precio y precisión que necesita, sin cambiar de formato ni de conector.
