HMM100, el módulo de humedad que va dentro de tu cámara

Una placa y una sonda: lo que se integra, no lo que se instala

Módulo HUMICAP de bastidor abierto para integrar dentro de cámaras ambientales, de ensayo e incubadoras. Entrega un canal analógico de humedad relativa o de punto de rocío, con compensación total de temperatura de −70 a +180 °C —también apto para esterilización por calor—. Tres tipos de sonda, calibración en campo por trimmers y, frente a un psicrómetro, sin mecha, sin depósito y sin bomba de agua.

Habla con un especialista Ficha técnica del HMM100 (PDF)

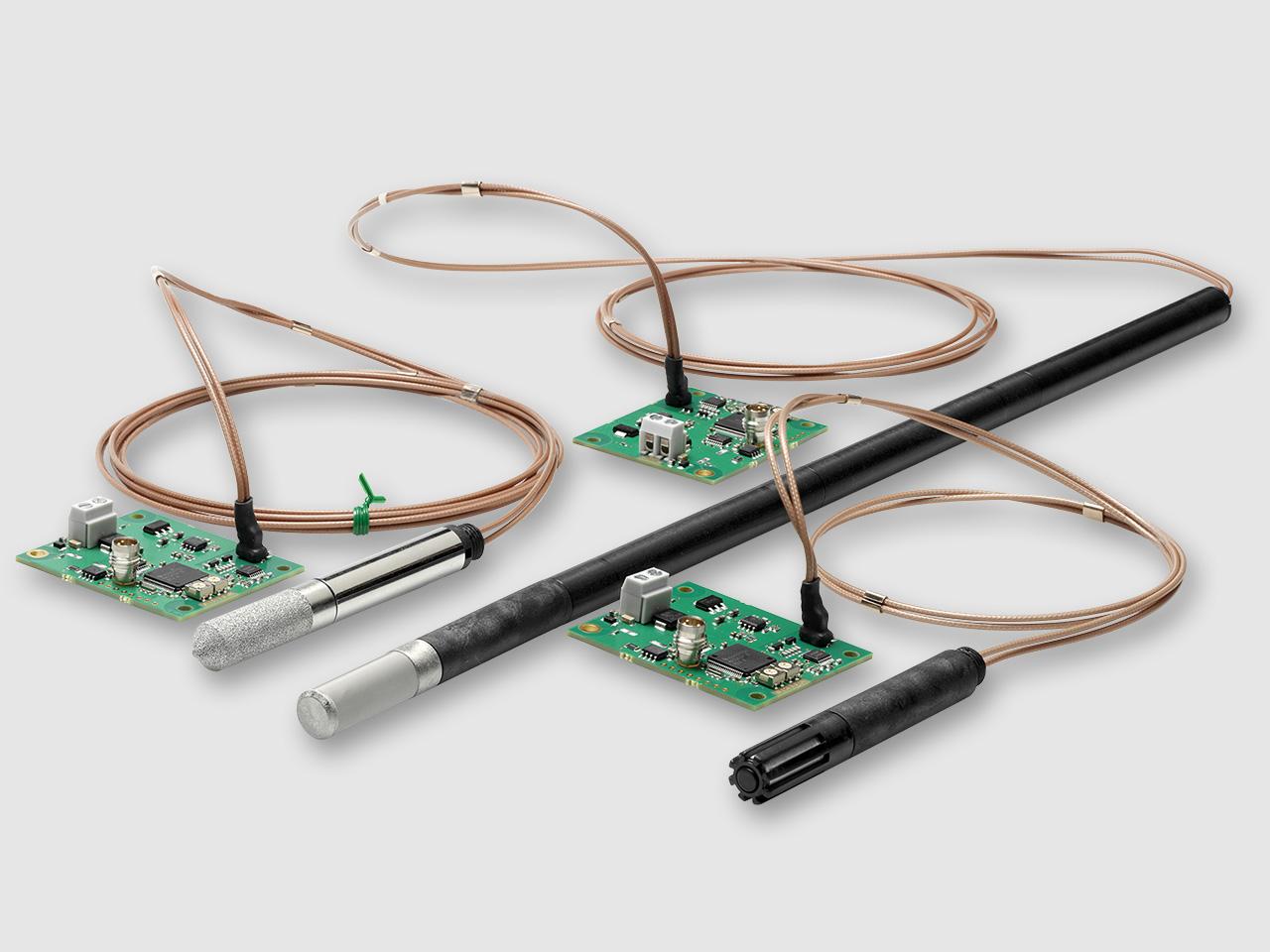

Módulos de humedad Vaisala HMM100: tres placas de circuito con sus sondas de acero inoxidable y de plástico
Compensación
−70 a +180 °C
Formato
Bastidor abierto
Salida
Un canal analógico
Exactitud
±2 %HR

Qué es exactamente, y por qué no se parece a un transmisor

El HMM100 no es un instrumento con caja que se atornilla a una pared. Es un módulo de bastidor abierto: una placa de circuito y una sonda unida por cable, pensadas para que el fabricante de una cámara las meta dentro de su equipo. La foto de arriba lo enseña sin ambigüedad — es lo que verás cuando abras la caja.

De ahí salen sus tres características de formato: entrega un solo canal de salida analógica —seleccionable entre humedad relativa y punto de rocío—; la placa no tiene pantalla, porque quien muestra el dato es el equipo anfitrión; y no lleva envolvente propia, porque el chasis de la cámara ya es la envolvente.

Sobre eso último, una precisión que evita malentendidos al especificar: el módulo es abierto y no tiene grado IP propio. Vaisala ofrece como accesorio opcional una caja de módulo con protección IP65 (referencia 226060) para quien la necesite, además de soporte de montaje con tapa, brida de sonda y juego de abrazaderas. Pero de serie, lo que recibes es la placa.

El dato que decide el montaje: cada parte aguanta lo suyo

Es el punto crítico de la integración, y la hoja lo desglosa pieza por pieza. La sonda entra en la cámara; la placa, no:

Temperatura de operación por componente
ComponenteTemperatura de operación
Placa electrónica−5 a +55 °C — va fuera de la cámara
Sonda de acero inoxidable−70 a +180 °C
Sonda de plástico, cuerpo estándar−70 a +180 °C
Sonda de plástico, cuerpo extendido de 400 mm−70 a +120 °C

Y el filtro puede limitar más que la propia sonda

Este es el detalle que más se pasa por alto y el que puede anular el rango del equipo entero:

Temperatura de operación según el filtro
FiltroTemperatura de operación
Rejilla de plástico y membranaSolo −20 a +80 °C
PTFE poroso, sinterizado de acero, y rejilla PPS con malla de acero−70 a +180 °C

Léelo junto: de nada sirve pedir la sonda de acero de +180 °C si la montas con el filtro de rejilla de plástico, porque ese se queda en +80 °C y es él quien fija el techo. Si tu cámara va a ciclar por encima de esa temperatura —o si vas a esterilizar por calor— el filtro tiene que ser de PTFE poroso, sinterizado de acero o rejilla PPS con malla. Es una decisión de pedido, no un accesorio posterior.

Características técnicas del HMM100

Datos de la hoja técnica del HMM100 de Vaisala.

Vaisala HMM100 — especificaciones
Qué esMódulo de bastidor abierto para integración en cámaras ambientales
Opciones de sensorHUMICAP 180R o HUMICAP 180
Rango de humedad0 a 100 %HR
Exactitud de humedad, −20 a +40 °C±2 %HR de 0 a 90 %HR; ±3 %HR de 90 a 100 %HR
Exactitud de humedad, −40 a −20 °C y +40 a +180 °C±2.5 %HR de 0 a 90 %HR; ±3.5 %HR de 90 a 100 %HR
Incertidumbre de calibración de fábrica±1.5 %HR a +20 °C
Punto de rocíoRango de −20 a +100 °C. Exactitud de ±2 °C, válida cuando la depresión del punto de rocío es menor de +20 °C
Compensación de temperaturaTotal, en todo el rango de −70 a +180 °C
Temperatura de la placa−5 a +55 °C
Temperatura de las sondas−70 a +180 °C las de acero y plástico estándar; −70 a +120 °C la extendida de 400 mm
Temperatura de los filtros−20 a +80 °C rejilla de plástico y membrana; −70 a +180 °C PTFE poroso, sinterizado de acero y rejilla PPS con malla
Salida analógicaUna sola, seleccionable. Modelo de 2 hilos: 4-20 mA alimentado por lazo. Modelo de 3 hilos: 0-20 mA, 0-1 V, 0-5 V, 0-10 V o 1-5 V
AlimentaciónModelo de 2 hilos: 24 V CC. Modelo de 3 hilos: 10-35 V CC o 24 V CA ±20 %; 15-35 V CC o 24 V CA si se usa la salida de 0-10 V
Consumo6 mA
Puerto de servicioConector M8 para cable USB
CalibraciónDe campo, mediante trimmers
Diámetro de sonda12 mm
Longitud de cable de sonda0.6, 1.55 o 2.9 m en la de acero y la de plástico estándar; 1.55 m en la extendida
MaterialesSonda de acero AISI 316 y PPS; sonda de plástico en PPS; tubo de extensión en POM; abrazadera en AISI 316. Soporte con tapa en ABS/PC y placa base de aluminio
Sección máxima de cable0.5 a 1.5 mm²
Flujo de aireNo afecta a la medición: la sonda se coloca libremente en la cámara
CumplimientoPartes aplicables de EN 61326-1, entorno genérico
AccesoriosSoporte de montaje con tapa (225979), caja de módulo con IP65 (226060), brida de sonda (226061), juego de diez abrazaderas (226067), cable USB (226068) y los seis filtros

Sobre la exactitud, para situarla bien: ±2 %HR es una cifra de módulo OEM, no de instrumento de referencia. Si lo que necesitas es medir con ±0.8 %HR, el producto es otro —una sonda HUMICAP de proceso—. Lo que aporta el HMM100 no es exactitud máxima, sino medir bien en condiciones extremas dentro de un equipo que tú fabricas, y hacerlo con compensación total desde −70 hasta +180 °C.

Por qué sustituye a un psicrómetro en una cámara de ensayo

Sin mecha, sin depósito, sin bomba

Es la comparación que hace la propia hoja. Un psicrómetro mide humedad con dos termómetros, uno de ellos envuelto en una mecha húmeda: necesita una mecha que hay que cambiar, un depósito de agua y a menudo una bomba. Todo eso son consumibles, mantenimiento y motivos para que un ensayo largo se interrumpa.

El HMM100 no tiene nada de eso. El fabricante lo remata con la frase que importa a quien hace ensayos: así, el cribado de estrés ambiental se puede realizar de forma fiable, sin que el propio instrumento sea el eslabón que falla a mitad de campaña.

La sonda va donde quieras, y el aire no la despeina

Otra ventaja de integración que la hoja destaca: la velocidad del flujo de aire no afecta a la medición. En una cámara con ventilación forzada, eso significa que la sonda se puede colocar libremente donde interese medir, sin estudiar el flujo ni protegerla del chorro. Es fácil de instalar y no impone posición.

Aguanta la esterilización

La alta tolerancia térmica es lo que la hace apta también para esterilización por calor. En una incubadora o en una cámara de estabilidad que se esteriliza entre lotes, el sensor no hay que retirarlo antes de cada ciclo — se queda dentro.

Y para el mantenimiento del día a día: la calibración de campo se hace con trimmers en la propia placa, y hay puerto de servicio M8 para cable USB si prefieres hacerlo desde una PC. Los dos sensores disponibles —HUMICAP 180R y HUMICAP 180— son repuestos pedibles, así que el elemento se sustituye sin cambiar el módulo.

¿Por qué elegir INGFRAMEX en México?

No solo entregamos el equipo. Somos tu equipo técnico en México.

Industrias donde se utiliza

Las dos que nombra el fabricante —cámaras de ensayo e incubadoras— y los sectores que las usan:

Farmacéutica y GMP Salas Limpias Electrónica Automotriz Alimentos y Bebidas Química Agricultura Controlada HVAC

Si lo que buscas es integrar humedad en tu equipo pero sin llegar a nivel de placa, mira el HMP113 —sonda completa de 9 gramos— o la HMP110, de acero inoxidable. Y si el punto pide exactitud de proceso, las sondas HUMICAP.
