La sonda que desaparece dentro del producto de otro

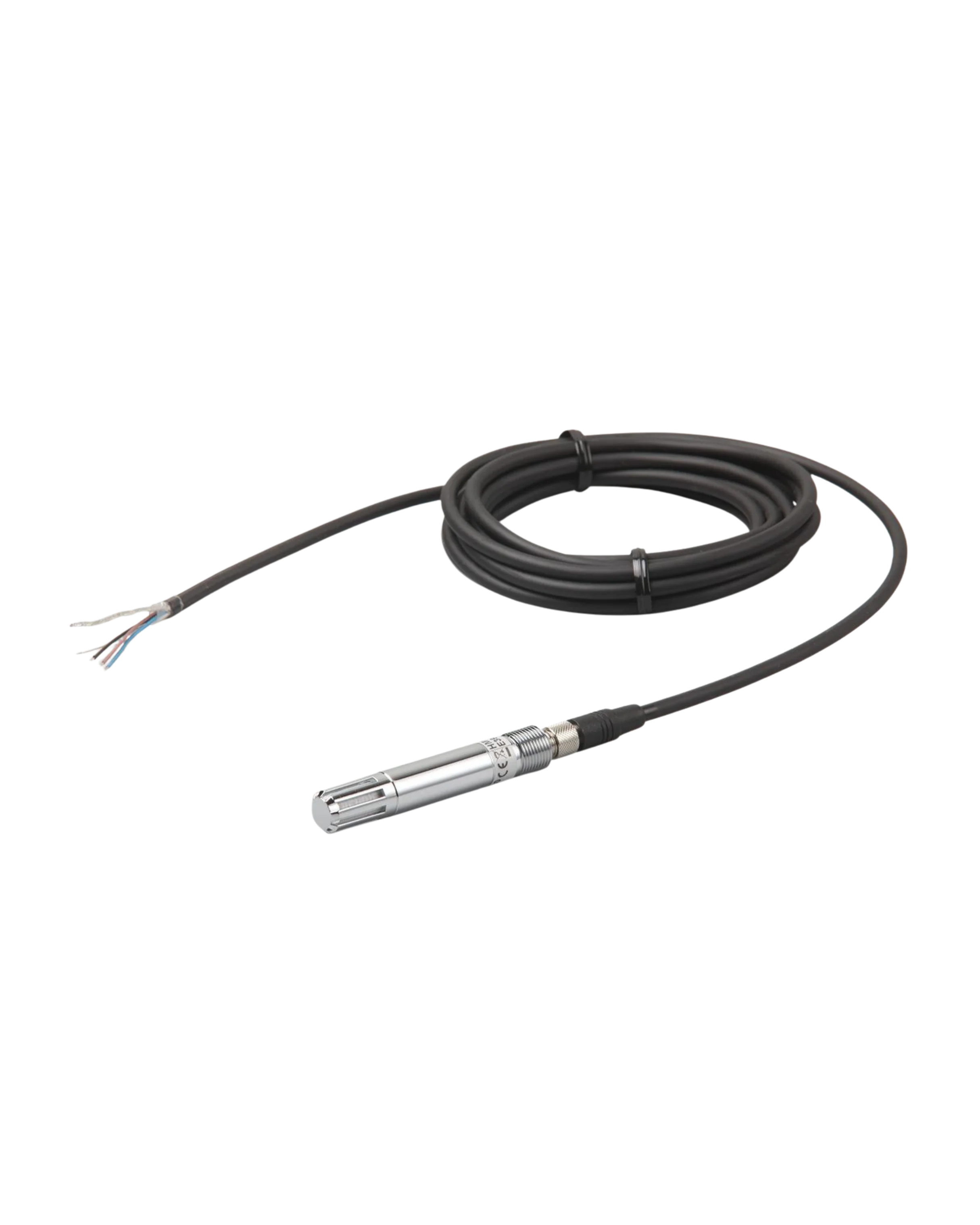

Sonda HUMICAP de humedad y temperatura pensada para aplicaciones de volumen y para integrarse en el equipo de otros fabricantes: cajas de guantes, invernaderos, cámaras de fermentación y estabilidad, registradores e incubadoras. Cuerpo de acero inoxidable AISI 316 de 17 gramos con rosca M12×1, ±1.5 %HR, −40 a +80 °C, 1 mA de consumo y cable desmontable.
La hoja del fabricante es explícita sobre su destino: es una sonda adecuada para aplicaciones de volumen o para integración en el equipo de otros fabricantes. No es un instrumento que se instala en una pared: es un componente que se especifica una vez y se compra por cientos.
De ahí salen las tres decisiones de diseño que la definen:
| Característica | Por qué importa al integrar |
|---|---|
| 17 gramos y rosca M12×1 | Se atornilla donde haga falta, sin soporte estructural. El cuerpo mide 10 mm de rosca |
| Consumo de 1 mA y arranque de 1 s | El equipo anfitrión puede encenderla solo para medir. Multiplica la autonomía en aparatos de batería |
| Cable desmontable con conector M8 | El fabricante elige la longitud exacta y la cambia sin tocar la sonda |
Los usos que nombra la propia hoja dan la medida de para qué está pensada: cajas de guantes, invernaderos, cámaras de fermentación y de estabilidad, registradores de datos e incubadoras. Son todos casos en los que el sensor tiene que caber, consumir poco y no dar guerra — no en los que hay que leerlo desde un pasillo.
| Modelo | Qué hace |
|---|---|
| HMP110 | Humedad y temperatura |
| HMP110T | Solo temperatura |
| HMP110REF | No mide. Sonda de salida fija para validar transmisores HMT120 y HMT130 |
El tercero confunde a mucha gente y por eso tiene página propia: el HMP110REF entrega siempre el mismo valor conocido, con independencia del aire que lo rodee. En un sensor sería un defecto; aquí es la función, porque permite comprobar que el transmisor lee bien sin desmontarlo ni mandarlo a laboratorio.
Datos de la hoja técnica del HMP110 de Vaisala.
| Sensor de humedad | HUMICAP 180R, de última generación, con alta tolerancia química |
|---|---|
| Rango de humedad | 0 a 100 %HR |
| Exactitud de humedad, 0 a +40 °C | ±1.5 %HR de 0 a 90 %HR; ±2.5 %HR de 90 a 100 %HR |
| Exactitud de humedad, −40 a 0 °C y +40 a +80 °C | ±3.0 %HR de 0 a 90 %HR; ±4.0 %HR de 90 a 100 %HR |
| Incertidumbre de calibración a +20 °C | ±1.1 %HR de 0 a 90 %HR; ±1.8 %HR de 90 a 100 %HR |
| Estabilidad | ±2 %HR en dos años |
| Tiempo de respuesta (T90) | 17 s con filtro de rejilla; 20 s con filtro de membrana; 60 s con filtro sinterizado de acero |
| Sensor de temperatura | Pt1000 RTD Clase F0.1, según IEC 60751 |
| Rango de temperatura | −40 a +80 °C |
| Exactitud de temperatura, salida analógica | ±0.2 °C de 0 a +40 °C; ±0.4 °C en el resto del rango |
| Exactitud de temperatura, salida digital | ±0.1 °C de +15 a +25 °C; ±0.15 °C de 0 a +15 y de +25 a +40 °C; ±0.4 °C en el resto |
| Salidas de tensión | Dos canales: 0-1 V, 0-2.5 V, 0-5 V o 1-5 V CC |
| Salida de corriente | 4-20 mA, mediante módulo convertidor de lazo separado, compatible solo con la exactitud de humedad |
| Salida digital | Opcional: RS-485 de dos hilos, semidúplex, con Modbus RTU |
| Exactitud de las salidas analógicas | ±0.2 % del fondo de escala a +20 °C, con deriva de ±0.01 % FS/°C |
| Cargas externas | Salida 0-1 V: RL mín. 10 kΩ. Otras salidas de tensión: RL mín. 50 kΩ |
| Parámetros de salida | Humedad relativa, temperatura, punto de rocío y escarcha, temperatura de bulbo húmedo, humedad absoluta, razón de mezcla y entalpía |
| Alimentación | 5-28 V CC con salida de 1 V, 2.5 V o digital; 8-28 V CC con salida de 5 V o con el convertidor de lazo |
| Consumo | 1 mA de media, con pico máximo de 5 mA |
| Tiempo de arranque | 1 s en la versión digital; 2 s en la analógica, o 4 s entre 13.5 y 16.5 V CC |
| Temperatura de operación | −40 a +80 °C |
| Grado de protección | IP65, no aplicable con el filtro de rejilla de plástico |
| Rosca del cuerpo | M12×1, de 10 mm |
| Conector de cable | M8 hembra de 4 pines (IEC 60947-5-2), roscado y desmontable |
| Materiales | Cuerpo de acero inoxidable AISI 316; filtro de rejilla en ABS cromado; cable de poliuretano o FEP |
| Peso | 17 g la sonda; 28 g con cable de 0.3 m |
| Compatibilidad | Software Vaisala Insight e indicador portátil Indigo80 |
| Calibración | Se entrega con certificado de calibración |
| Cumplimiento | Directivas EMC 2014/30/UE y RoHS. EN 61326-1 entorno industrial; emisiones CISPR 32 / EN 55032 Clase B |
| Marcado | CE, RCM y UKCA |
Tres decisiones que hay que tomar al pedirla. La primera: la versión digital mide mejor la temperatura —±0.1 °C frente a ±0.2 °C—, así que la salida no es solo una cuestión de integración. La segunda: el filtro cambia la velocidad por un factor de casi cuatro, y con el de rejilla de plástico el IP65 no aplica. Y la tercera: el 4-20 mA no es nativo — sale de un módulo convertidor de lazo aparte y solo vale para la humedad.
Son las dos sondas compactas de integración de Vaisala y se confunden con facilidad, porque comparten exactitud de humedad y filosofía. La diferencia está en el cuerpo, y de ahí sale todo lo demás:
| HMP110 | HMP113 | |
|---|---|---|
| Cuerpo | Acero inoxidable AISI 316 | Plástico PC/ABS |
| Peso | 17 g | 9 g |
| Protección | IP65 | IP54 |
| Temperatura | −40 a +80 °C | −40 a +60 °C |
| Entorno EMC | EN 61326-1, industrial | EN 61326-1, básico |
| Su rasgo | Robustez y tolerancia química del metal | Respuesta térmica rápida |
Cómo elegir en una línea: si el punto tiene salpicadura, químicos o pasa de +60 °C, la HMP110 con su cuerpo de acero e IP65. Si lo que importa es que la sonda siga el cambio de temperatura cuanto antes y el ambiente es benigno, el HMP113, que pesa nueve gramos y responde antes precisamente por tener menos masa. Ninguna es mejor: son para sitios distintos.
Para integración a nivel de placa —dentro de una cámara ambiental que tú fabricas— el producto no es una sonda sino un módulo: el HMM100, de bastidor abierto, con compensación de temperatura de −70 a +180 °C. Y en el otro extremo, si el punto pide exactitud de proceso —±0.8 %HR— la familia es la de las sondas HUMICAP de la plataforma Indigo.
No solo entregamos el equipo. Somos tu equipo técnico en México.
Donde la humedad se mide dentro de un equipo, no en una pared:
Si tu punto es de intemperie y necesitas el transmisor completo, no la sonda suelta, está el HMS110. Y la sonda de solo validación de esta misma línea es el HMP110REF. El catálogo completo, en sondas HUMICAP.
